 SUJET INITIAL OUVERT : « Fixation de charge lourde, de store sur le mur d'une Maison Phénix » |
|---|
Contact : tmsadrinan.jean-pierres-at-laposte_abc - Posté le : 21-07-2010
Titre : Fixation de charge lourde, de store sur le mur d'une Maison Phénix
Bonjour,
J'envisage de poser un store banne coffre de grande dimension en façade de ma maison Phénix (poutres métalliques avec les plaques de bétons extérieures).
J'aimerais un store banne d'au moins 10 m de largeur pour couvrir ma porte-fenêtre et mes deux fenêtres qui se trouvent sur le même coté de la maison.
Ma maison Phénix a été construite l'année dernière.
J'ai lu un sujet sur ce même forum qui traite de cela. Dans ce sujet, il est dit que le moyen le plus sûr et le plus costaud est de se fixer sur les poutres IPN métalliques de la maison avec des équerres, surtout si le store est de grande dimension (plus de prise au vent et charge plus lourde).
Serait-il possible que vous me fassiez un plan de montage de ces équerres : dimension et forme des équerres ? Ainsi qu'un plan de montage du store sur les poutres métalliques avec les équerres ?
Pouvez-vous m'expliquer comment doit être fixé le store exactement ? Au dessus du mur ? (type fixation plafond ?) ... je ne comprends pas trop. Comment sont posés les supports du store banne ?
Comment faites-vous pour que le store soit lié aux poutres ?
Merci par avance pour les renseignements. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Fixation Store Banne | Contact : bpfv-at-xyz.xx - Posté le : 21-07-2010
Titre : RE: Fixation de charge lourde, de store sur le mur d'une Maison Phénix
Avertissement : poser un store banne de grande dimension (vous voulez 10 m de large) et en modèle coffre, ce n'est pas facile à faire !
Un store de 10 m, c'est une sacré "bête". Au-delà de 7 mètres environ, le store est en deux morceaux, il y a une jonction centrale, la pose est plus complexe et il faut vraiment être du métier. Je vous déconseille de vous lancer là-dedans si vous n'êtes pas du métier.
Mieux vaut laisser cela à un professionnel, vous aurez une garantie sur la main d'œuvre et un travail bien fait. Car si vous abimez le store durant le montage (pose par vous-même), ça sera pour votre poche ! :-(
Je vais tout de même vous expliquer (à titre indicatif) comment il faut procéder car ça fait plusieurs fois que la question est posée sur le forum.
Sur le forum, il y a un sujet qui apporte quelques solutions de pose de store banne sur une maison Phénix :
Comment fixer un store banne sur une maison Phénix ?
 Rappel, pour un store banne de petite dimension :
- Il faut bien sûr utiliser tous les trous des supports de store banne, n'en omettez aucun.
- Ajouter une ou deux consoles de pose intermédiaire.
- Mettre des renforts extérieurs au niveau des supports de pose.
- Utiliser des kits de scellement chimique pour matériaux creux, tel le scellement chimique "Spit Satelis".
Pour un store banne de grande dimension :
- La meilleure solution est d'ajouter des équerres en acier (en forme de "L" inversé) qui seront reprises sur les poutres IPN horizontales de la maison Phénix. C'est ce que nous allons voir dans le prochain paragraphe.
Comment fixer une charge lourde tel un grand store banne sur le mur extérieur d'une maison Phénix ?
Un plan de montage, les images parlent d'elles-mêmes :
Quelles équerres en acier utiliser et où se fournir ?
Vous pouvez demander à une entreprise de serrurerie, ferronnerie, menuiserie métallerie… ils vous fabriqueront des équerres 90° en acier sur mesure. Il faut compter environ 20 euros l'équerre sur mesure.
Si vous savez souder (ou si vous connaissez un soudeur), vous pouvez les faire vous-même. Il faut utiliser du plat d'acier de 8 mm d'épaisseur (pas moins) par 100 mm de largeur.
Sinon, vous pouvez aller voir en magasin de bricolage, il y a certainement des équerres 90° en acier qui conviendraient. Si l'acier est trop fin, superposez deux équerres l'une sur l'autre.
Enfin, vous pouvez fouiner sur internet, il y a des sites de vente en ligne de quincaillerie, etc…

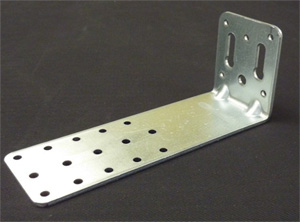

Un exemple d'équerre 90° en image :
Comment procéder pour la pose ?
Commencez par enlever les deux premières rangées de tuile pour avoir accès (par-dessus) à la poutre métallique horizontale en haut du mur. Il y a des poutres à l'horizontal tout le long ; et tous les 1.20m environ, il y a des poutres verticales.
L'objectif est de fixer les équerres en "L" sur la poutre horizontale en haut. L'idéal est d'utiliser une équerre par console de fixation du store banne.
Pour lier les équerres à la poutre métallique, il faut soit les souder ou bien les boulonner. Pour les boulonner, il faut percer dans la poutre horizontale avec une bonne perceuse et une mèche à métaux de bonne qualité.
Les équerres peuvent être achetées pré-percées ou bien vous les percerez vous-même après achat à la bonne dimension.
La partie verticale (qui descend) de l'équerre devra être assez longue pour recevoir les supports du store banne. Entre 23 et 29 cm ou selon l'encombrement vertical du store. Pas trop long car sinon, cela dépassera sous le store. La partie verticale doit se positionner devant le crépi de la maison.
La partie horizontale de l'équerre reposera sur la poutre métallique, c'est cette partie horizontale qu'il faut lier fermement à la structure métallique (en soudant ou en boulonnant). La longueur de la partie horizontale devra être suffisante pour bien reposer sur la structure, 9 cm devrait convenir.
Alignez les trous des équerres (trous en partie verticale) avec les trous des supports du store puis ancrez les tiges d'ancrage avec du scellement chimique. Les vis d'ancrage traversent les supports du store puis les équerres et viennent finalement s'ancrer dans les plaques en béton par scellement chimique.
Pour éviter que les équerres ne travaillent (force dessus), il faut aussi consolider chaque équerre par un scellement chimique en partie basse. Ce scellement chimique liera l'équerre au mur de façade et évitera une torsion de l'équerre en cas de vent fort ou de rafales (en cas de rafales, il y aura plus de force appliqué au store donc sur les supports de pose au final). Il ne doit pas y avoir de jeu entre le mur et la partie verticale de l'équerre, tout doit être bien solidarisé et scellé.
Pour finir, il faut remettre les deux rangées de tuiles bien entendu.
N'oubliez pas d'équiper votre motorisation de store banne avec un capteur vent de type anémomètre ou bien un capteur sans fil Eolis 3D (Somfy) fixé en barre de charge.
C'est un petit gadget mais cela peut sauver un store par rapport au vent. |
|
|
|
| Pseudo ou mots-clés liés au sujet : pose store | Contact : tmtokzaaas-at-hotmai_abc - Posté le : 04-06-2020
Titre : Installation réussie de store banne sur le mur d'une Maison Phénix
Bonjour à tous !
Merci beaucoup pour ce sujet et ces informations très importantes et très utiles.
Honnêtement, cela m'a permis d'éviter de faire une connerie :-)
Je me suis donc lancé dans cette aventure afin de fixer mon store banne de 5m par 3m (70kg). J'ai procédé comme indiqué plus haut, avec des équerres en renfort sur chaque point de fixation (3 pour moi) donc trois équerres en inox de 8 mm d'épaisseur.
Je ne vous cache pas que j'en ai plus que chier à les percer !! Mais tout est nickel au final.
Merci encore pour toutes ces explications détaillées. |
|
|
|
