Fixation de store banne sur une maison avec isolation extérieure
1.) Solution 1 : se fixer sur les chevrons de la toiture
Si vous avez une avancée de toiture suffisamment importante, il est possible de fixer le store banne sur les chevrons. Pour cela, il existe des supports de pose spéciaux pour chevron. Tous les fabricants de store propose ce type de support chevron, voir ci-dessous :
![Store 1500 Markilux posé sur chevron bois](img/markilux-1500/18-store-1500-pose-chevron.jpg)
Ainsi, vous ne touchez pas à la façade isolée par l'extérieur.
2.) Solution 2 : se fixer sur les renforts prévus par le façadier
Pour ceux qui n'ont pas encore fait leur isolation par l'extérieur, vous avez la possibilité de demander au façadier de vous prévoir des zones de renforts dédiés à la pose de store banne.
Par exemple, il vous mettra des grosses cales d'appui StoFix Quader HD maxi du fabricant Sto.

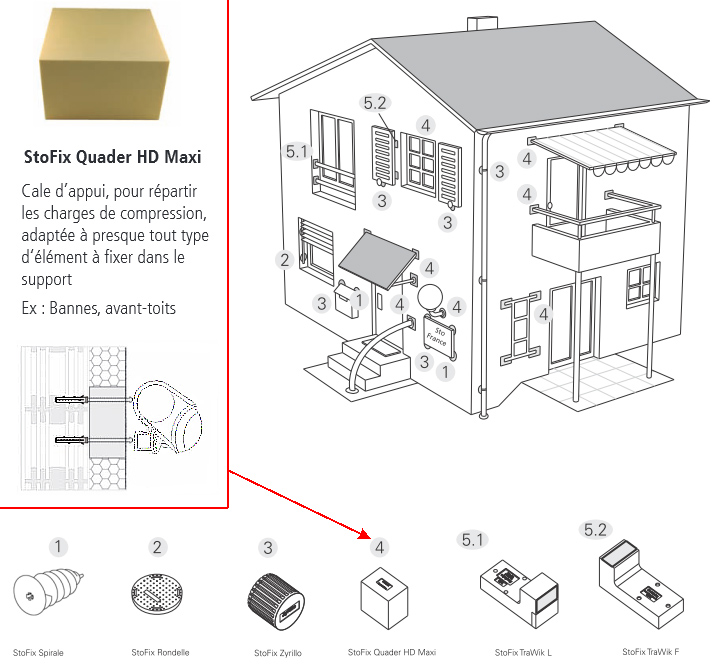

![Fixation sur isolation extérieure avec Stofix Quader HD Maxi](img/isolation-exterieure/stofix-quader-hd-maxi.jpg)
La documentation ici : Accessoires de fixation StoFix pour isolation extérieure
Il faut par contre prévoir à l'avance les emplacements de pose du store banne. Vous devez donc aller chez un storiste, choisir un modèle et choisir votre largeur et avancée de store (par exemple 5 m de large par 3.5 m d'avancée). Ensuite avec la fiche technique du store, le storiste vous dira à quelle distance mettre les renforts au mur. En fait, le storiste doit passer chez vous et voir cela sur-place, il déterminera aussi une hauteur de pose (store posé à 2.70m par exemple).
Si votre façade est déjà terminée avec le crépi avec des zones de renforts déjà prévus, vous devez demander au façadier de vous indiquer ces zones. Ensuite, le storiste se débrouillera pour vous fixer un store dessus. Il existe plein de modèles de stores pour lesquels on peut déplacer les supports de pose, le storiste devra donc fixer les supports sur ces zones-là.
3.) Solution 3 : poser le store banne sur le mur isolé mais avec des longues tiges filetées + entretoises
Tout d'abord, il faut percer très profondément de façon à traverser l'isolation et se fixer dans le mur porteur.
En aucun cas vous ne devez vous fixer uniquement sur l'isolation extérieure (polystyrène ou autres), il faut absolument aller chercher le mur derrière et bien profond. Ensuite, vous utiliserez du scellement chimique de qualité pour sceller vos tiges d'ancrage dans le mur.

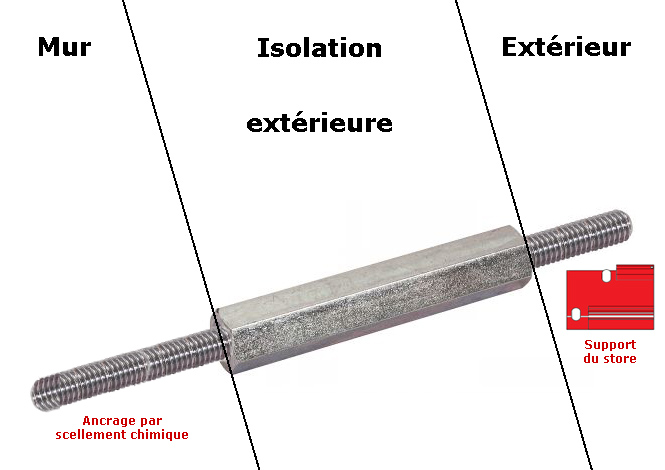

![Tige filetée entretoise et pose de store sur isolation polystyrène](img/isolation-exterieure/tige-filetee-entretoise.jpg)
Puis, l'astuce est de trouver des entretoises de la taille de l'isolation extérieure, afin de pouvoir serrer les supports sans écraser le doublage extérieur. En effet, quand vous allez serrer les écrous de vos supports muraux, les écrous vont appuyer sur le support et risque d'écraser l'isolation (polystyrène ou autres). Tandis qu'avec des entretoises, vos supports s'appuieront dessus et ne pourront s'enfoncer dans l'isolation.
Maintenant, sachez que cette solution est stable mécanique mais elle n'est plus utilisée. En effet en faisant ainsi, on créé des ponts thermiques dans le mur avec le métal des tiges filetées et des entretoises métalliques.
Désormais, on utilise des tiges filetées "spéciales isolation extérieure" avec des cales ou cônes. C'est le même principe mais sans pont thermique. Nous allons voir ces solutions préférables ci-après.
4.) Solution 4 : utiliser des fixations pour charges lourdes qui sont "spéciales isolation extérieure"
Certains fabricants proposent ce genre de fixation spéciale comme :
- La fixation IT-Fix de Sit-Ab.
- La fixation Thermax de Fischer.
Ces solutions sont destinées à la fixation d'éléments structurels et périphériques tel que les escaliers métalliques, garde-corps, store banne, pergola, brises-vues, etc... rapportés aux façades de bâtiments revêtus d'isolation extérieure (polystyrène ou autres).
Ces fixations spéciales permettent le calage et l'ancrage à travers l'isolation, tout en garantissant une isolation thermique par rapport à l'extérieur.
4.1) La fixation IT-Fix de Sit-Ab :
Inventée par l'entreprise Site-Ab (sté Française, d'Alsace précisément), cette solution est la plus performante du marché car elle répond aux exigences des règlementations thermiques (RT 2012 / RT 2020 par exemple). Sa composition en matériaux synthétiques est isolante et robuste (résine renforcée à la fibre de verre).
Lors de l'installation, l'injection au cœur de l'IT-Fix d'une mousse expansive haute performance reconstitue l'épaisseur isolante et assure une étanchéité à l'air.

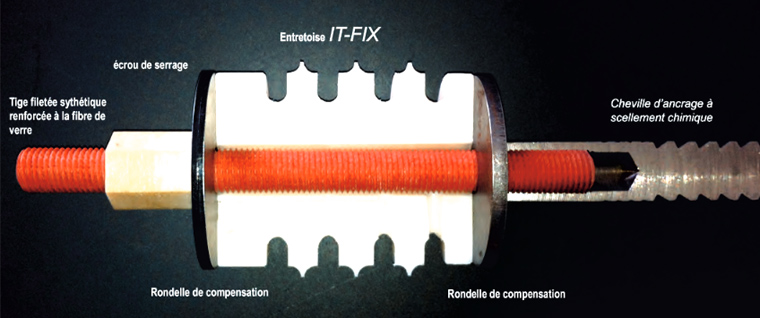

![Tige filetée entretoise IT FIX de Sit AB](img/isolation-exterieure/tige-entretoise-it-fix.jpg)
De plus, les fixations IT-Fix s'adapte à toutes les épaisseurs d'isolation de 10 à 30 cm. Elle convient même en cas d'irrégularités d'épaisseur d'enduits grâce à l'ajout de cales de compensation.
IT-Fix est bien sûr disponible en différents diamètres et longueurs.
Découvrir les documentations de l'IT-Fix ci-dessous :
- Fixation IT FIX pour mur avec isolation extérieure
- La technique de l'IT-Fix et ses performances thermiques
- IT-Fix (It Fixing) de Sit Ab
Découvrez comment mettre en œuvre l'IT-Fix de Sit-Ab :

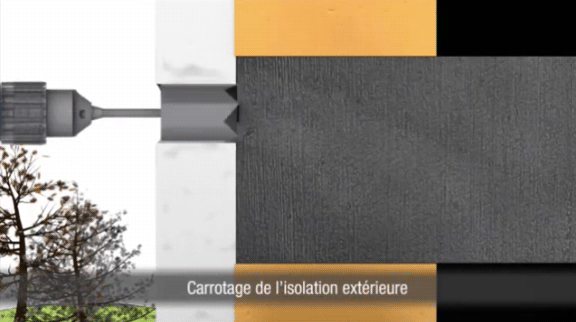

![Carrotage scie cloche Percage d'un mur avec isolation extérieure](img/pose-itfix/1-percage-isolation-exterieure.gif)

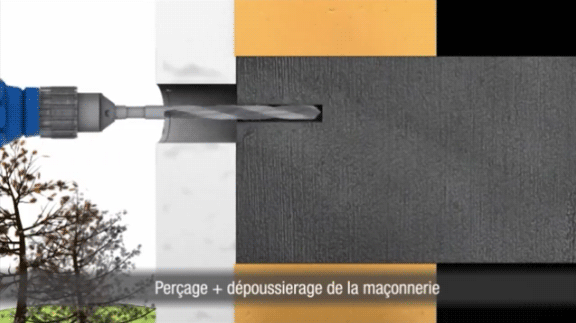

![Percage mur avec isolation extérieur polystyrène](img/pose-itfix/2-percage-mur-isolation.gif)

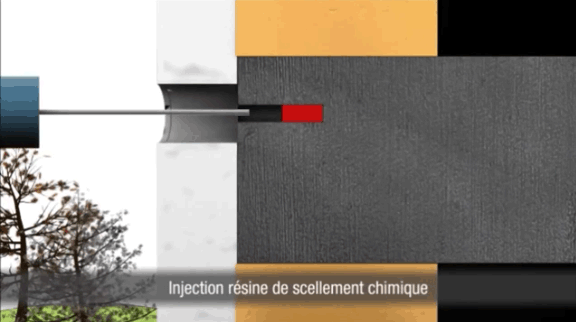

![Injection résine scellement chimique](img/pose-itfix/3-injection-resine-scellement-chimique.gif)

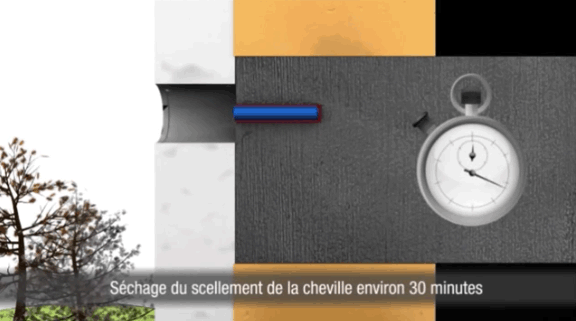

![Temps de séchage du scellement chimique en résine](img/pose-itfix/4-sechage-scellement-chimique.gif)

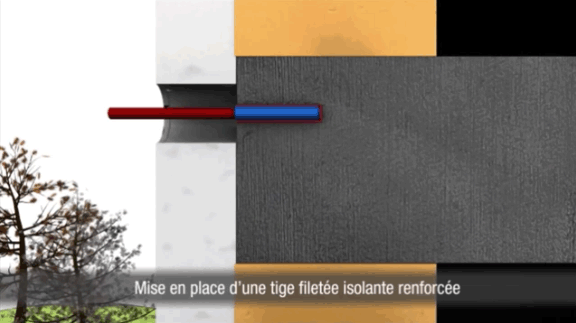

![Tige filetée dans isolation extérieure polystyrène](img/pose-itfix/5-tige-filetee-isolation-exterieur.gif)

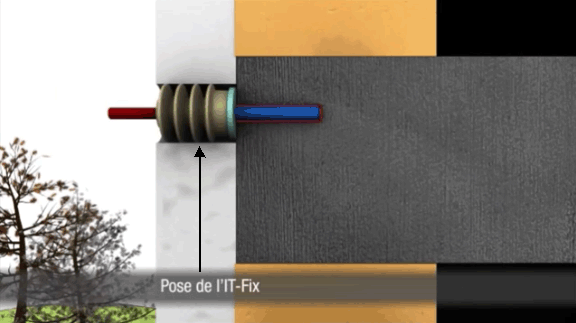

![Pose It Fix It Fixing de Sit Ab ou Sitab](img/pose-itfix/6-pose-it-fix-sitab.gif)

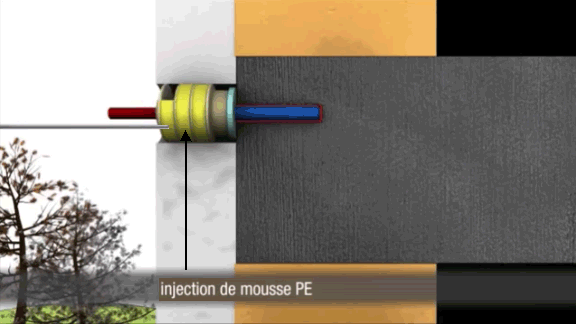

![Injection mousse PE Polyéthylène expansive dans mur](img/pose-itfix/7-injection-mousse-pe.gif)

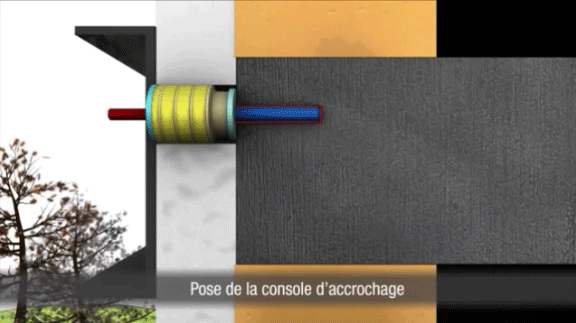

![Pose de charge lourde sur mur avec doublage extérieur isolant polystyrène](img/pose-itfix/8-pose-console-mur-isolee.gif)

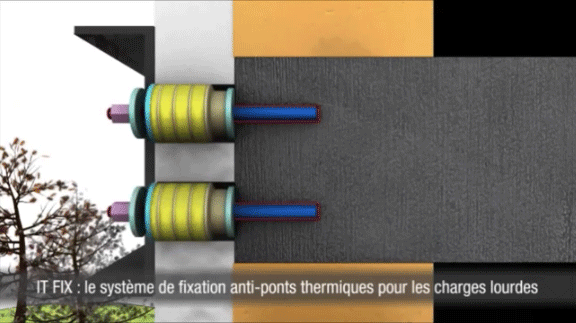

![fixation It Fix ou Itfix de It Fixing ITfixing](img/pose-itfix/9-it-fix-it-fixing.gif)
4.2) Le Thermax 12 et 16 de Fischer :

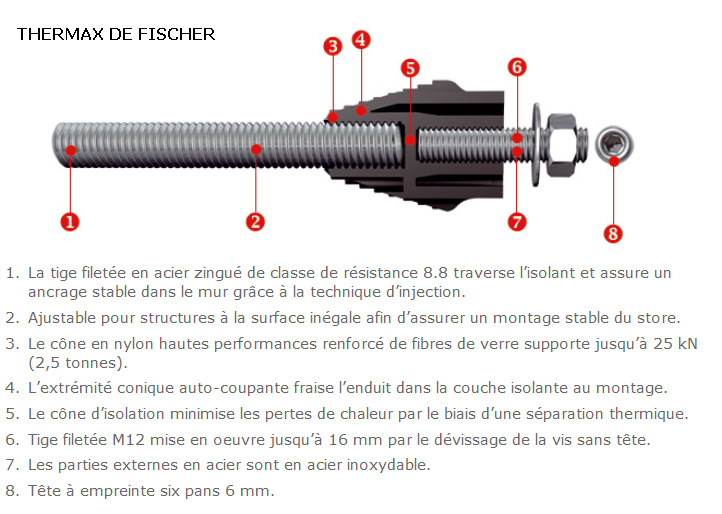

Le Thermax 12 et 16 de Fischer est une double tige filetée en métal dotée d'un cône d'isolation intermédiaire en nylon qui interrompt le transfert de température.
Le cône est auto-coupant, il fraise directement l'enduit dans la couche isolante pendant le montage. Cette solution de fixation est moins chère par rapport à l'IT-Fix de Sit-Ab, cependant elle isole moins bien.
Pour le Thermax de Fischer, on parle simplement d'isolation thermique. Mais pour l'IT-Fix de Sit-Ab, on parle de vraie rupture de ponts thermiques, ce dernier est plus performant.

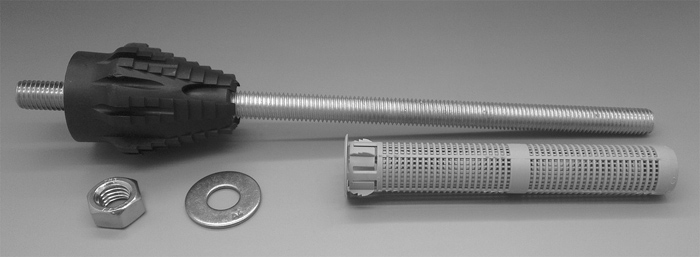

![fixation Fischer Thermax M12](img/fischer-thermax/fischer-thermax-m12.jpg)

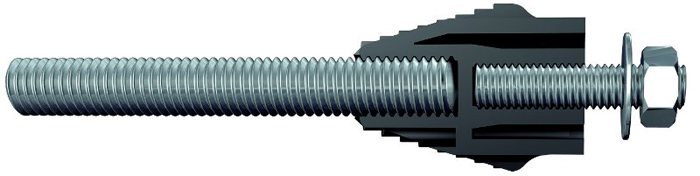

![Tige d'ancrage Fischer Thermax M16](img/fischer-thermax/fischer-thermax-m16.jpg)
![Fischer Thermax](img/fischer-thermax/thermax-fischer.jpg)

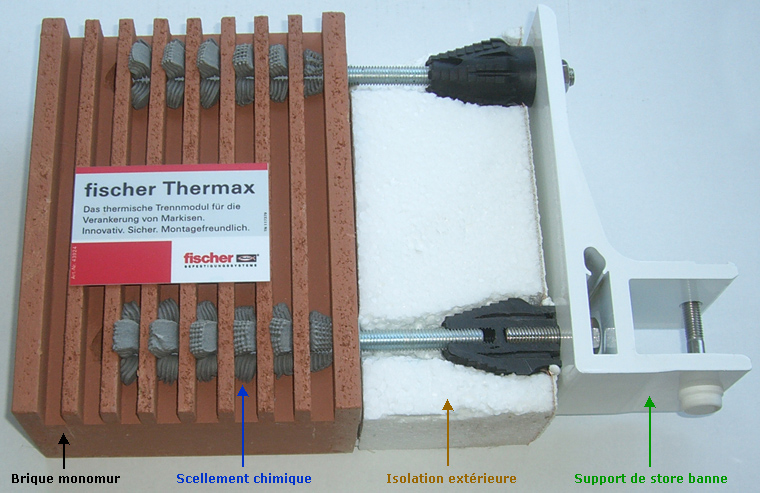

![fixation pose Fischer Thermax isolation extérieure polystyrène](img/fischer-thermax/thermax-fixation-fischer.jpg)

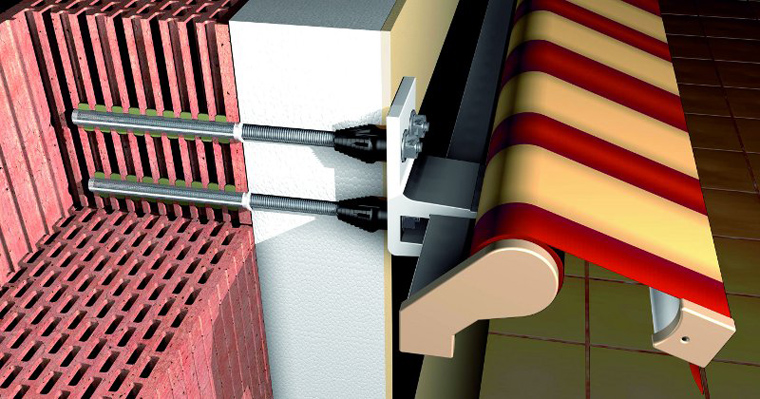

![Store banne sur mur isolation extérieure polystyrène](img/fischer-thermax/store-banne-isolation-exterieure.jpg)
![Installation de store banne sur mur avec isolation extérieur polystyrène](img/fischer-thermax/installation-store-isolation-exterieur.jpg)
Le Thermax est bien sûr disponible en différents diamètres et longueurs.
Découvrir la documentation du Thermax 12 et 16 ci-dessous :
- Fixation sur isolation extérieure avec Fischer Thermax 12 et 16
Découvrez comment mettre en œuvre l'IT-Fix de Sit-Ab :

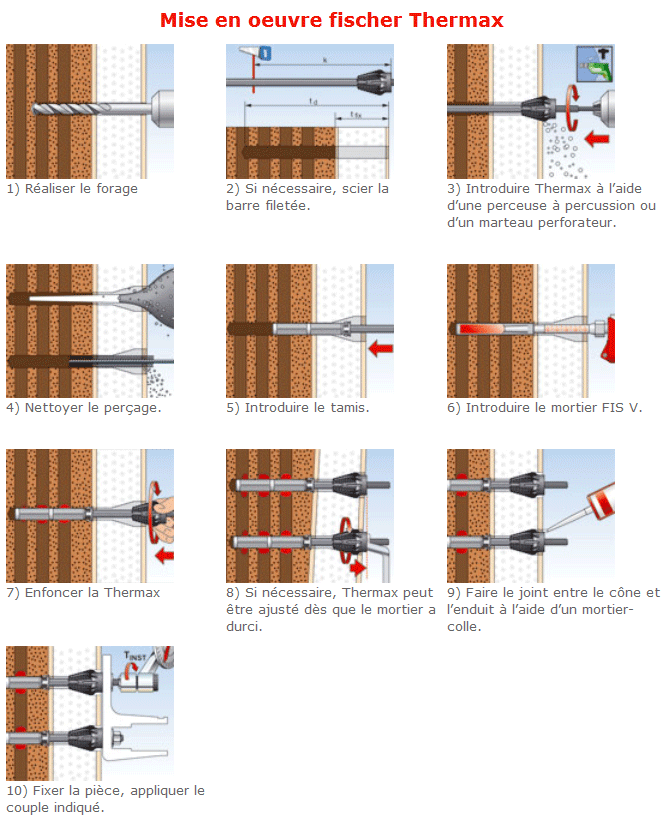

![Pose installation de Fischer Thermax](img/pose-thermax/1-pose-installation-fischer-thermax.gif)

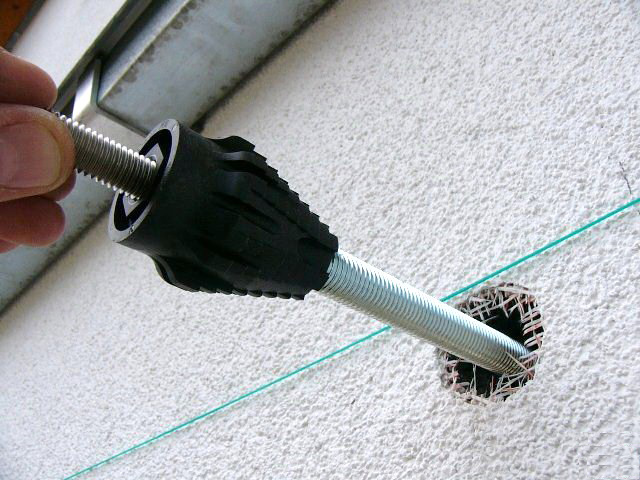

![Pose sur isolation exterieure de escaliers métalliques, garde-corps, store banne, pergola, brises-vues](img/pose-thermax/2-pose-sur-isolation-exterieure.jpg)

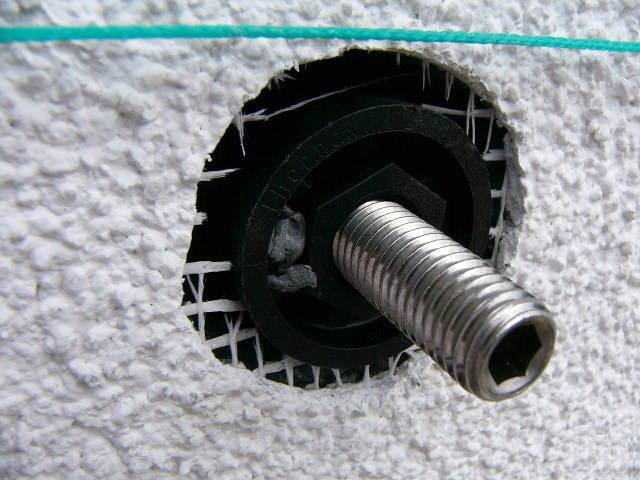

![Tige filetée store banne](img/pose-thermax/3-tige-filetee-store-banne.jpg)

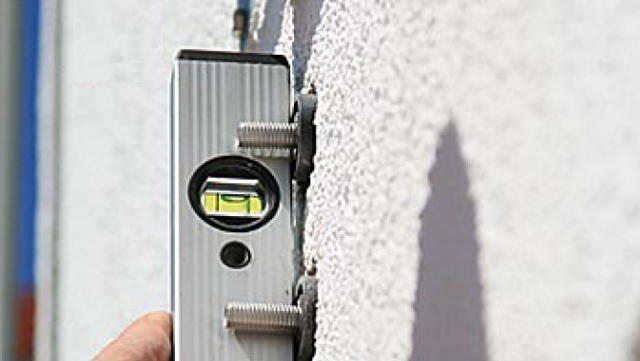

![Aligner, alignement, niveau de support de pose de store](img/pose-thermax/4-aligner-support-pose.jpg)

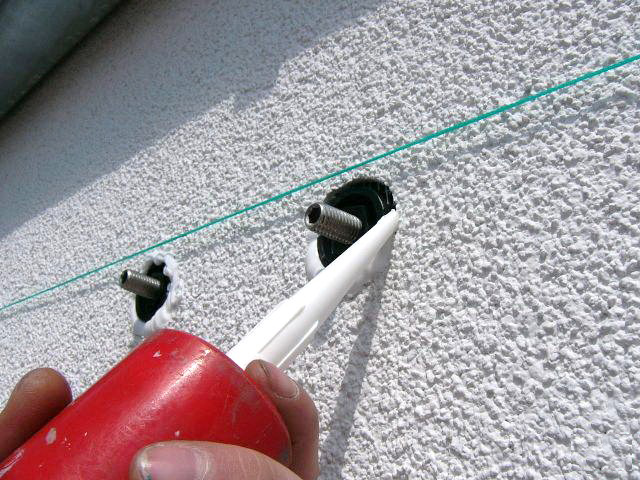

![joint de silicone de store banne](img/pose-thermax/5-joint-silicone-store-banne.jpg)

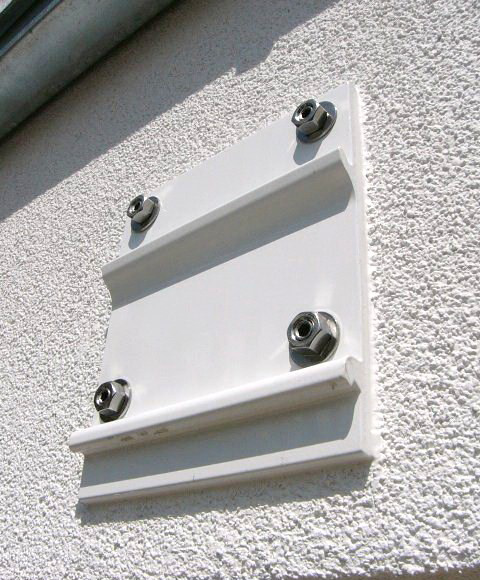

![Console de store : Pose crépi isolation exterieure polystyrène](img/pose-thermax/6-pose-crepi-isolation-exterieure.jpg)

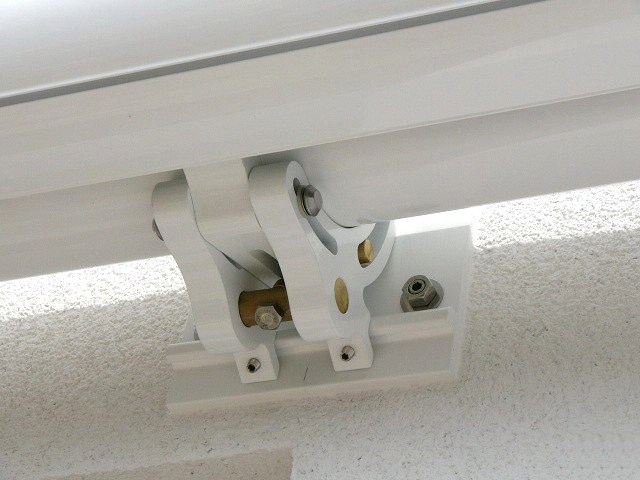

![Store banne sur mur avec isolation, isolé par l'extérieur](img/pose-thermax/7-store-banne-mur-isolation.jpg)
|
