| |  SUJET INITIAL OUVERT : « Volet roulant : moteur à fin de course butée physique ou virtuelle ? » |
|---|
Contact : tmtroro.assetilas-at-noo_abc - Posté le : 29-01-2011
Titre : Volet roulant : moteur à fin de course butée physique ou virtuelle ?
Bonjour,
C'est au sujet d'un volet roulant avec moteur Franciaflex. Je ne comprends pas trop la différence entre butée virtuelle ou butée physique ?
Comment savoir si son moteur est l'un ou l'autre ??
Je suis novice, j'aimerais aussi comprendre à quoi sert les fins de courses exactement ?
Merci d'avance,
Robert. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Les fins de courses | Contact : tmfiette.jakis-at-orang_abc - Posté le : 29-01-2011
Titre : Volet roulant moteur Franciaflex : problème de réglage à la descente et montée
Bonjour
En montée mon volet roulant va trop haut, et à la descente il coince.
Et, avec la télécommande pour le réglage pas à pas en montée, le tablier descend.
C'est un Volet roulant FRANCIAFLEX, système de verrouillage automatique du tablier, joint dans les coulisses et sous la lame finale, manœuvre électrique par moteur tubulaire, télécommande portative en date du 11/06/2002.
Que faire ?
Comment savoir s'il y a une fin de course virtuelle ou fin de course physique ? pour le savoir il faudrait démonter les cartères je pense, mais problème : comment les démonter ? j'ai enlevé les vis mais rien ne vient.
Merci de votre réponse.
Cordialement,
Jaki. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 29-01-2011
Titre : Volet roulant Franciaflex moteur Franciasoft Franciaflex
 Les fins de course de volet roulant :
Lorsque vous appuyez sur le bouton "montée" de la télécommande (ou du bouton mural), le volet roulant monte tout seul jusqu'en haut, il atteint et s'arrête à sa fin de course haute.
Lorsque vous appuyez sur le bouton descente de la télécommande (ou du bouton mural), le volet roulant descend jusqu'en bas, il atteint et s'arrête à sa fin de course basse.
Ces positions hautes et basses se programment. En fonction de la marque et du modèle de moteur, la procédure de réglage varie.
Différence en butée physique ou butée virtuelle, aussi appelée fin de course physique ou virtuelle :
La différence c'est au niveau du réglage, de l'ajustement des positions de fin de course.
Le réglage du moteur avec butée physique auto-apprentissage, pour régler ses fins de courses, vous envoyer le volet roulant en haut avec la télécommande ou bouton (voir la procédure de réglage dans la notice de votre produit) et il s'arrête tout seul sur butée physique. Puis vous l'envoyez en bas, et il s'arrête physiquement sur la bavette en bas de la fenêtre. Le moteur mémorise (auto-apprentissage) alors la fin de course haute et basse, il va enregistrer dans quelle position s'arrêter en haut et en bas, il est alors réglé.
"vous l'envoyer", c'est vous lui donnez l'ordre en appuyant sur le bouton de la télécommande ou de l'interrupteur mural.

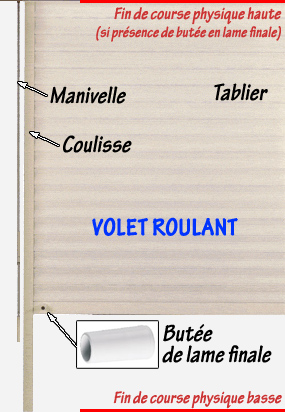

En fait, regardez sur vos volets roulants, sur la dernière lame en bas, il y a des butées en plastique qui ressortent et qui permettent l'arrêt haut, pour pas que le tablier continu à remonter une fois arrivé en haut, c'est une butée physique, réelle, qui existe bien. Le volet vient appuyer contre quelque chose de physique en haut et en bas.
Le réglage du moteur avec butée virtuelle, c'est vous qui décidez avec précision où va s'arrêter le moteur en position haute et basse. Ce sont des butées virtuelles, c'est-à-dire des positions d'arrêt haut et bas que vous pourrez programmer vous-même.
Un exemple pour comprendre : vous pouvez décider que la fin de course haute se trouve à 5 cm avant le haut final et la position de fin de course basse à 1 cm du bas final. C'est vous qui affinez les positions de réglage des points haut et bas.
Le réglage se fait pas à pas, quand la position de fin de course haute et basse vous convient, vous validez avec la télécommande. Ainsi, votre volet roulant s'arrêtera en butée virtuelle haute ou basse où bon vous semble.
Résumé :
Butée physique, c'est une butée réelle en haut et en bas.
Butée virtuelle, tu régles où tu veux, c'est toi qui ajuste et décide où le volet roulant va s'arrêter.
La gamme actuelle de moteur Franciasoft Franciaflex :
Si vous avez un moteur Franciasoft FRANCIAFLEX, c'est vous qui choisissez, vous pouvez faire le réglage sur butée physique ou virtuelle.
A ma connaissance actuellement, vous avez deux moteurs Franciaflex :
1. Le MOTEUR TUBULAIRE FILAIRE FRANCIASOFT® MF
Cage de fins de course électronique qui simplifie la pose des produits
- Auto apprentissage des fins de courses sur butées physiques.
- Ou réglage des fins de course sur butées virtuelles à partir de l'inverseur.
- Fonction auto-maintenance, autocontrôle des fins de course sur butées physiques toutes les 256 manœuvres.
2. Le MOTEUR TUBULAIRE RADIO INTEGRE FRANCIASOFT® MR
Cage de fins de course électronique qui simplifie la pose des produits
- Auto apprentissage des fins de courses sur butées physiques.
- Réglage des fins de course sur butées virtuelles à partir de la télécommande.
- Fonctionnement en mode ''pas à pas'' facilitant l'approche des fins de course en butées virtuelles
- Inversion du sens de rotation à partir de la télécommande.
- Fonction auto-maintenance, autocontrôle des fins de course sur butées physiques toutes les 256 manœuvres.
- Arrêt intermédiaire mémorisable par l'utilisateur (chez Somfy, ça s'appelle position "My").
Découvrez la gamme complète FRANCIASOFT FRANCIAFLEX dans ce document PDF :
- Moteur Franciaflex FranciaSoft
Il y a trois configurations :
- Moteur filaire MF commandé directement en filaire par un interrupteur câblé.
- Moteur filaire MF commandé par un boitier récepteur externe + télécommande.
- Moteur radio intégré MR commandé par une télécommande. Ici, il n'y a pas de boitier externe, le récepteur étant intégré au moteur, c'est mieux.
Pour répondre à Jaki qui veut savoir comment ouvrir son coffre de volet et savoir quel est son moteur :
Vous dites que vous avez une télécommande.
Si vous n'apercevez aucun boitier récepteur radio EXTERNE à proximité, vous avez certainement le moteur Franciaflex MR.
Si vous apercevez un boitier externe, vous avez alors un moteur filaire Franciaflex MF + récepteur externe + télécommande.
Sinon, il faut ouvrir le coffre du volet roulant et regarder sur la tête du moteur.
Il me semble que le coffre du volet roulant, vous appelez cela le carter. Cela ne s'appelle pas un carter mais un coffre de volet roulant. Ca se démonte, il y a des vis à enlever. Je ne peux pas vous en dire plus, envoyez-moi une photo pour voir le votre de plus près si vous n'arriver pas à l'ouvrir.
Par ailleurs, vous dites aussi que votre motorisation date de 2002, la gamme des moteurs FRANCIASOFT FRANCIAFLEX n'était peut-être pas encore sortie ?
Alors ouvrez donc votre coffre et regardez sur la tête du moteur, prenez une photo qu'on puisse savoir quel est le modèle de votre moteur et ainsi trouver la notice de réglage des fin de course de votre moteur.
Aussi, qu'y a-t-il de marqué sur votre télécommande ?
A part ça pour en revenir à votre problème : "en montée mon volet roulant va trop haut, et à la descente il coince".
Et bien il faut régler les fins de courses correctement.
Si c'est bien un moteur Franciaflex MR, voici les procédures au format PDF :
Et si le sens de montée/descente est inversé, tout est marqué dans les docs, il n'y a plus qu'à lire... |
|
|
|
| Pseudo ou mots-clés liés au sujet : Les fins de courses | Contact : tmtroro.assetilas-at-noo_abc - Posté le : 29-01-2011
Titre : RE: Volet roulant : moteur à fin de course butée physique ou virtuelle ?
Merci infiniment, tout devient plus clair pour moi.
Je vais étudier de plus près vos documents pdf.
Vous expliquez vraiment bien et simplement, un grand bravo à vous.
Cordialement,
Robert. |
|
|
|
| Pseudo ou mots-clés liés au sujet : pymo | Contact : tmazertyuis-at-erty_abc - Posté le : 27-12-2011
Titre : RE: Volet roulant : moteur à fin de course butée physique ou virtuelle ?
Excellent, j'ai résolu mon problème de volet roulant grâce à vous deux
MERCI ! |
|
|
|
