CONCERNANT VOTRE TOILE SOLTIS 420g/m² :

Votre toile Soltis 420gr/m² est la Soltis 92 de Ferrari, toile micro-aérée très connue. On utilise plutôt cette toile pour les velums extérieurs, les protections de pergola, voiles d'ombrage triangulaire ou  trapèze…. Cette toile offre une protection solaire maximale. Cependant, elle n’est pas imperméable et elle est chère.

A chaque type de toile son utilisation. Pour un store banne, je n’aurais pas pris cette toile-là personnellement.

Pour un store banne, on préconise plutôt des toiles 100% acrylique (gamme Orchestra de Dickson), c'est le meilleur compromis qualité/prix. La protection solaire est moins élevée que la toile micro-aérée Soltis 92 mais les toiles 100% acrylique sont imperméables ! S'il pleut, vous pouvez continuer à profiter de votre terrasse, tranquillement sous le store banne.
Si vous voulez un protection solaire importante (telle la toile micro-aérée Soltis) + une imperméabilité totale : optez alors pour le 100% acrylique Tous Temps (gamme Orchestra TT de Dickson). C'est la toile idéale pour les installations permanentes et professionnelles (commerce, café et restaurant).

CHOISIR UNE ARMATURE, LES BRAS ET CABLES DE STORE BANNE :

Concernant les systèmes de tension mécanique des bras de store banne, on retrouve grosso-modo sur le marché, des systèmes :

• bras à simple câble,
• bras à double câbles,
• bras à quatre câbles,
• bras à chaînes,
• bras à ruban Carbomère, ou à ruban inox,
• et des bras à poussée pneumatique.

Les bras à simple câble, c’est souvent de l’entrée de gamme (à quelques exceptions près). 60kg environ de puissance délivrée (pour la tension de la toile). Ils conviennent pour des stores bannes de petites dimensions.

Les bras à double câble, la qualité dépend du fabricant.
Sur un store banne d'entrée de gamme (grande distrib), le système est plutôt fragile. A cause des intempéries, des manœuvres à répétition et de l’usure, les deux câbles peuvent casser l’un après l’autre.
Sur un store banne milieu ou haut de gamme, les bras à double câbles sont très robustes. Certains fabricants équipent leurs bras de store avec deux câbles de gros diamètres, exclusivement en acier inoxydable (Inox 304, A4 qualité marine etc…), les câbles sont gainés et les profils de bras en alu extrudé. Ces mécanismes à double-câbles sont résistants et ne cassent jamais naturellement, c'est impossible.
On peut monter jusqu'à 120 kg en moyenne (environ) de puissance avec des bras à double câbles (en fonction des modèles et des fabricants). En mettant des câbles plus épais, certains fabricants atteignent des poussées encore plus importantes. Le diamètre des câbles est en rapport avec les efforts de traction nécessaires.

Les bras à quatre câbles.
Encore plus de tension de la toile et plus de puissance ? Parfois Oui parfois Non, cela varie selon les fabricants… Certains fabricants chinois essayent de leurrer le client en mettant du 4 cables (faisant croire que c'est de la qualité). C'est un leurre car, par exemple, si le ressort de traction placé dans chaque bras est de mauvaise qualité, alors le bras n'est pas super. De plus, les 4 câbles sont parfois fins. Tout ça pour dire que le nombre de câbles n'est pas forcément gage de résistance.
Mais parfois, c'est mieux. En effet, quand un fabricant sérieux propose du bras à 4 câbles, généralement l'ensemble est bien costaud et pousse très bien.

Bras à chaîne en acier inox.
Le système de bras à chaîne en acier inox est moins utilisé de nos jours mais il fonctionne très bien et il est résistant, le seul inconvénient est qu’il nécessitait à l'époque de l’entretien me semble-t-il (la chaine à lubrifier dans le coude peut-être?). Aujourd'hui, je ne sais pas trop mais cela existe encore. Tant que ça fonctionne bien, c'est l'essentiel. Toujours est-il qu'il existe différents types de chaine, la qualité peut donc varier d'un fabricant à un autre.

Bras à ruban Carbomère.
Le système à ruban Carbomère, alliage de métal et de carbone. Bonne résistance à la corrosion, bonne robustesse générale. Articulation auto-lubrifiée et graphitée.
Grosso-modo, c’est une multitude de câbles qui sont enrobés dans ces nouvelles matières. Puissance de tension jusqu’à 130kg. Le système à bras ruban Carbomère est breveté Monsieur Store.

Bras à ruban Inox : bonne tension et longévité.

Bras à poussée pneumatique.
C’est plutôt rare, ce système de bras de store est dédié aux déploiements jusqu'à 5 m. ! Ce sont des bras télescopiques qui intègrent des vérins. Ca coûte très cher, on utilise exclusivement ce système pour aménager des grands espaces extérieurs.
On atteint des puissances de tension jusqu’à 170kg ! La tenue au vent est incomparable et la résistance exceptionnelle dans le temps.

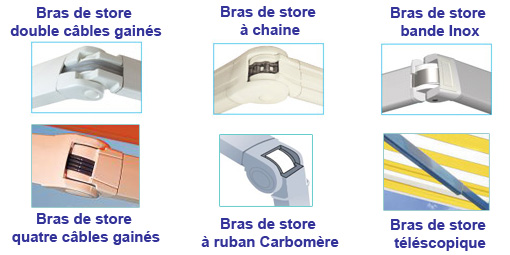

Les différents mécanismes de bras de store banne en illustration :

PRESENTATION DE BONS FABRICANTS DE STORE BANNE :

Force de vente oblige, chaque fabricant vante leur propre système de bras.

Chez Monsieur Store :
Les stores bannes qui ont une projection de 3 mètres sont équipés de bras à deux câbles.
Pour des avancées jusqu’à 4 mètres, ce sont des bras à 4 câbles ou bien à ruban carbomère. Le système qu’ils mettent en avant est le ruban carbomère (brevet Monsieur Store). Selon leurs tests, ce système est hyper résistant et puissant (130 kg de poussée pour une tension de toile parfaite et constante).

Chez Marquises Store :
Selon le modèle et l’avancée du store, ils proposent des bras à double-câble, bras à chaine ou bien à ruban Inox. D’après leurs documentations, leur système à bande Inox a une résistance à toute épreuve (80000 cycles testés selon eux). 80000 cycles c’est énorme, cela correspond à une utilisation de plusieurs dizaines d'années !?

Chez Brustor :
Pour les petites avancées de store banne, il proposent du système à double câble (puissance 100kg et classe au vent 2). A partir de certaine dimension, pour augmenter davantage la tension de la toile et la résistance, le client peut choisir des bras à 4 câbles « prestige », ceux-là sont très bons, ils ont une puissance de 130 kg et une résistance au vent de classe 3. De plus, le profil des bras en alu est très épais.

Chez Franciaflex :
Le système est à bras renforcés à deux câbles en acier inoxydable gainés (bras FranciaTech de Franciaflex). D’après eux, la résistance de leurs bras est bien supérieure aux exigences de la Norme Française NFP 25611 et de la norme européenne EN 13561.
Le store banne Horizon Franciaflex a une grande résistance au vent, jusqu’à une vitesse de vent de 196 km/h.

Chez Harol :
Les bras à câbles sur les stores Harol sont réputés costauds et de qualité. Ils sont en aluminium extrudé et composés de deux ressorts de traction à l'intérieur. Il ne communique pas trop sur leurs bras mais je vous garantis que c'est du très bon.

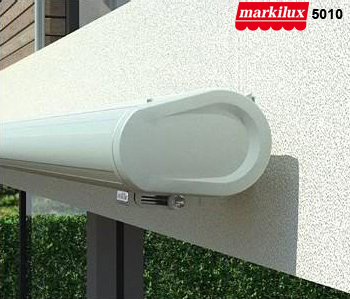

D’autres bons fabricants : Matest, Solidux, Coublanc, Wo&Wo Dolenz, Soliso, Markilux, Stobag, Mitjavila (la gamme pro), Winsol...

Ca serait trop long de tous les passer en revue mais il y a du bon voire du très bon dans tout ça, à vous de creuser... Regardez sur leur site web, dans les documentations techniques,...
Tous les fabricants cités proposent une gamme étendue de store banne, il y en a pour tous les goûts et tous les budgets. Les qualités varient d'un modèle à un autre.

Plusieurs points essentiels à retenir :

La technicité du système à bras employé détermine la capacité d’avancée du store, de poussée, et l'endurance du store (durée de vie).
Chaque système doit délivrer une tension suffisante pour que la toile soit bien tendue et soutenue, notamment lorsque le store est soumis au vent.

Pour comparer techniquement deux produits : l’idéal serait de comparer d’un store à un autre, de même dimension, même type de protection, même toile, même motorisation : la durée de vie réelle (nombre réel de cycles des bras en ouverture/fermeture), la puissance réelle délivrée et la tenue réelle au vent. Autrement dit, pour bien juger d'un produit, il faut le voir fonctionner en vrai et l'évaluer sur le long terme...
Dans un premier temps, on peut déjà se référer aux données du constructeur dans les docs techniques (mais ce n'est pas vraiment fiable car le fabricant peut gonfler ses chiffres).

A noter que 3 ou 4 câbles n’est pas forcément mieux que deux câbles. La preuve : les bras en alu extrudé de Franciaflex ou de Harol à double-câble gainés sont très résistants. Le diamètre des 2 câbles peut aussi varier. Pour de grandes dimensions, certains bons fabricants peuvent utiliser seulement 2 câbles mais encore plus épais ! qui supportent alors des efforts plus importants.
Cela dit, dans la technique des bras à 4 câbles, il existe aussi des supers produits : par exemple les 4 câbles gainées de Brustor (les bras Prestige) et de WoWo Dolenz (les bras du Topline) sont vraiment au top niveau et inébranlables, du haut de gamme.

Grosso-modo, d'un fabricant à un autre, davantage de câble peut être mieux, comme ça peut être normal : et c’est surtout un paramètre parmi tant d’autres.
En effet, pour vraiment comparer la qualité et la robustesse globales, il faut prendre en compte le bras dans son ensemble : épaisseur et matériau du bras (pièce en aluminium de fonderie, aluminium extrudé, alu de premier ou de second choix...), la nature du ressort de traction placé dans le bras, les centreurs de bras, la robustesse des supports de bras (coté tube d'enroulement, en haut du bras), de la griffe ou de la main (en bas du bras, c'est la pièce qui lie chaque bras à la barre de charge), visserie inox ou non, etc…

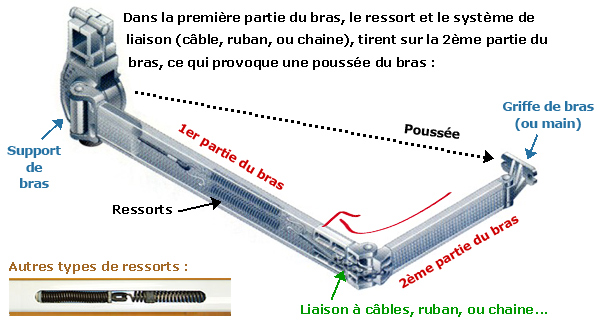

Le(s) ressort(s) de traction dans le bras :

La nature du ressort de traction qui est dans le bras a une grande importance.
En effet, dans chaque bras de store banne, il y a un ou plusieurs longs ressorts qui tirent sur les câbles (ou ruban, ou chaine, ...) et détend le bras (les bras poussent et donc ils tendent la toile).
