Contact : bpfv-at-xyz.xx - Posté le : 10-08-2009
Titre : Installation du moteur électrique avec sa couronne et sa roue dans le tube du store
Bonjour,
Pour changer la couronne, la roue et les supports moteur, cela dépend de la marque de votre motorisation, du modèle, de la forme du tube.
Il faut choisir un jeu roue couronne adapté à votre modèle de moteur (quelle est la marque de votre moteur ? quel modèle ?), mais aussi adapté à la forme de votre tube d'enroulement (tube lisse, profilé...).
Pour le support moteur, il faut aussi en choisir un qui convienne pour votre moteur et votre store banne (coffre, monobloc...).
Référez-vous à la notice d'installation de votre moteur actuel.
 Bref, pour en revenir à votre panne, si ca se trouve, il n'y a qu'à remettre la couronne bien en place sur le moteur et vérifier si elle est correctement entraînée (en rotation) par le tube. Cela peut être aussi la roue qui s'est désolidarisée du moteur et du tube. Autrement dit, il n'y a peut-être rien à changer mais juste à bricoler.
Dans tous les cas, ca reste une opération compliqué si l'on est pas bricoleur compétent et averti. En effet, une motorisation de store, c'est pas très commode à démonter. Si vous n'y connaissez rien, ne prenez pas de risque et adressez vous a un professionnel.
Pour ma part, mon moteur de store banne est un opérateur Somfy. Je l'ai monté et installé avec l'aide d'un artisan qualifié l'année dernière.
Voici un extrait de la notice d'installation de l'axe motorisé et du tube d'enroulement de mon store.
Pour changer la couronne et la roue, il suffit de démonter et de faire l'opération de montage à l'envers.
L'extrait de notice concerne l'actionneur SLT 50 - SLT 60 de Somfy, moteurs spécifiques pour stores coffres.
COMMENT SE COMPOSE UN AXE MOTORISE :

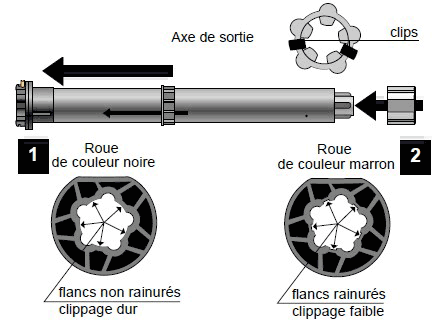

PREPARATION DE L'ACTIONNEUR SOMFY, DU MOTEUR :
- Positionner la couronne sur la tête du moteur en la calant sur
son ergot.
- Clipper la roue sur l’axe de sortie du moteur.
Il existe deux forces de clippage possibles de la roue sur l’axe
de sortie en utilisant les flancs rainurés ou non de la roue.
- Clippage faible démontable en faisant correspondre les 2 clips
de l’axe de sortie dans les flancs rainurés de la roue. Riveter le
tube sur la roue.
- Clippage dur indémontable, en faisant correspondre les 2
clips de l’axe de sortie dans les flancs non rainurés de la roue.
Ce montage permet, pour les tubes rainurés de ne pas riveter le
tube sur la roue.

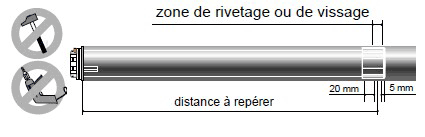

ASSEMBLAGE DE L'AXE MOTORISE DANS LE TUBE D'ENROULEMENT DU STORE :
- Repérer la distance de rivetage de la roue.
- Glisser l'opérateur tubulaire dans le tube. IMPERATIF : ne pas taper sur le moteur, ne pas percer le moteur.
- Pour les tubes lisses, positionner l'ergot du tube sur la couronne.
- Fixer la roue au tube par 4 rivets pop acier de 5 mm ou des vis
parker disposés à 90°.
ATTENTION : l’actionneur Somfy SLT est plus long que l’actionneur Somfy LT.
Bien vérifier la distance de rivetage du tube avant perçage.
INSTALLATION DE LA SORTIE DE CABLE MOTEUR :
SORTIE DU CABLE :
- Sortie axiale :
passer le câble dans la partie centrale du support actionneur.
- Sortie radiale :
guider le câble le long de la gorge sur la tête du moteur.

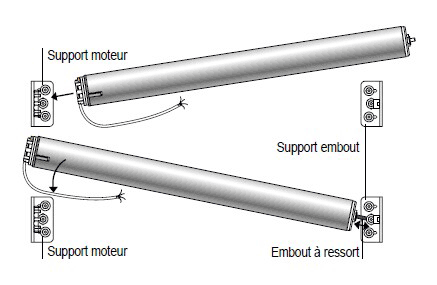

MISE EN PLACE DE L’AXE :
INSTALLATION DE L’AXE :
- Disposer le support actionneur du côté de l’alimentation
électrique.
- Fixer les supports sans les bloquer.
MISE EN PLACE DE L’AXE AVEC EMBOUT STANDARD :
- Clipper la tête du moteur dans le support actionneur équipé du
clip.
- Engager l’embout de l’axe dans le support embout.
- Vérifier l’horizontalité de l’axe et bloquer les supports.
MISE EN PLACE DE L’AXE AVEC EMBOUT A RESSORT :
- Bloquer les supports.
- Engager l’embout de l’axe dans le support embout.
- Exercer une poussée dans l’axe de l’embout afin de positionner
la tâte moteur en face du support.
- Clipper la tête du moteur dans le support actionneur
équipé du clip.
REGLAGE DES FINS DE COURSES POUR MOTEUR SOMFY SLT 50 - 60
Voir : Notice fin de course Somfy
DIAGNOSTIC : COURONNE MAL MISE EN PLACE
SI LE MOTEUR NE S’ARRÊTE PAS EN FIN DE COURSE : vérifiez si la couronne est bien en place sur le moteur et si elle
est entraînée en rotation par le tube.
En cas de test du moteur hors tube, il faut tourner
manuellement la couronne afin d’entraîner le système fin de
course.
MISE EN GARDE
- Une installation incorrecte peut conduire à des blessures graves. Suivez toutes les instructions d’installation.
- Avant d’installer la motorisation, mettez hors service tout équipement qui n’est pas nécessaire pour un fonctionnement motorisé.
- Le raccordement au réseau électrique doit être effectué conformément aux prescriptions de la norme NF C15-100.
- Pour un usage en extérieur, le câble d'alimentation ne doit pas être plus faible qu'un câble HO5 RNF ou HO5 RRF. Les câbles en gaine PVC (HO5 VVF) sont réservés aux usages en intérieur. Cependant, ils peuvent être utilisés en extérieur s'ils sont installés sous gaine.
- Le circuit d’alimentation du moteur doit être pourvu d’un dispositif de coupure omnipolaire avec ouverture des contacts d’au moins 3 mm.
- Si le câble d’alimentation du moteur est endommagé, il ne doit être remplacé que par le fabricant ou une personne de qualification similaire afin d’éviter un danger. |
