fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Problème sur store Velux : cordelette usée ou le rideau se ferme mal »

Contact : bpfv-at-xyz.xx - Posté le : 02-07-2011
Titre : Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Bonjour à tous,

Voici ci-dessous un tutoriel écrit par André, un confrère bricoleur.

André nous explique comment il a réparé ses stores d'intérieur Velux DKL (-AG01X) occultant à enroulement.
Ses fenêtres de toit sont des anciens Velux GGLF-4.
Les stores Velux DKL qu'il a réparé équipent encore beaucoup de Velux, le système du store est à peu près semblable sur les nouveaux stores. Ce tutorial pourra vous aider à réparer votre store au lieu courir en racheter un neuf.

Dans ce tutorial, il sera abordé deux problèmes : lorsque les cordelettes s'usent et lorsque le rideau (la toile du store) se ferme mal ou se met de travers.

1.) LES CORDELETTES S'USENT :

C’est un problème qui en cache un autre :  les cordelettes s’usent car elles creusent un embout en plastique. Cet embout est également à réparer (les cordelettes creusent de petites « tranchées » dans les embouts en plastique). Il faut donc appliquer les procédures A et B suivantes :

A . Remplacer les cordelettes (cela s’appelle des drisses).

Longueur d’une cordelette : L = hauteur de la vitre + largeur de la vitre + 20cm  (chez moi, cela faisait 2 mètres par cordelette, soit 4 mètres pour les 2 cordelettes).
Penser à acheter de la cordelette pour vos autres stores vélux qui ne tarderont pas à s’user également.

Où la trouver ?
Je l’avais trouvée, au détail, auprès de la corderie Gautier (ruddy  ‘point’  gautier  ‘at’  gmail  ‘point’ com).
Voilà les références : drisse / Ame kevlar / Diamètre 1,5mm / Couleur grise
Le prix était de moins de 1€ du mètre. J’en ai acheté 12 mètres pour mes 3 stores vélux.

Une précision : le kevlar est un produit qui ne fond pas, pour arrêter l'extrémité de la cordelette il vous faut :

  1. soit faire glisser la gaine par dessus l'âme et la fondre (la gaine, en polyester, fond),
  2. soit coller l'extrémité avec de la super glue (ce que j’ai fait).

Réparation du store – mode d’emploi :

1/ Démonter les 2 rails latéraux.
2/ Démonter la toile-rideau supérieur :

  1. enlever 1 vis à chaque extrémité,
  2. puis faire glisser le côté gauche vers le bas, le long de la vitre,
  3. idem pour le côté droit.

3/ Enlever à la main le large cache noir qui fait toute la largeur du rideau. On voit alors les petits ressorts qui tendent les cordelettes (voir image 1).
4/ NE PAS ENLEVER l’ensemble du bloc noir à chaque extrémité.
Au contraire, faire attention de les laisser en position pour éviter que le ressort de rappel du rideau ne se décroche. Il faudrait alors le retendre (d’autres articles sur ce forum disent de combien de tour…).
5/ Enlever seulement les petits caches noirs pour dégager les cordelettes complètement (voir image 2).

Image 1 ci-dessous :
Store Velux DKL - cache et embout

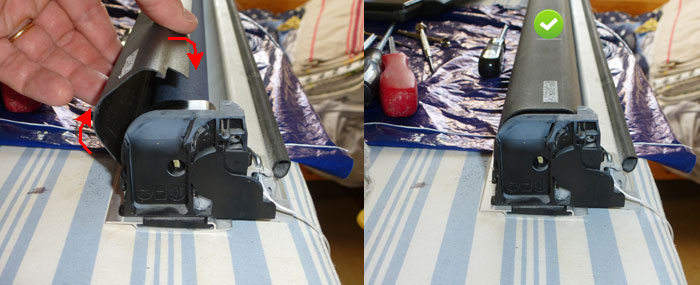

Image 2 ci-dessous :
Déboiter cache du store Velux DKL pour réparation

6/ Côté ressort, passer la drisse 3 fois dans le trou du petit ressort, faire un nœud ou 2, et mettre de la colle « super glue » pour être sûr que le nœud ne se défera pas.
7/ Avant de passer la cordelette dans la barre horizontale, réparer l’embout qui a été limé / entaillé par la vieille cordelette. (voir point suivant)

Suite de la répération : remontage.

8/ Bien passer la cordelette pour qu’elle coulisse sur la réparation (sur le gond), et donc, pour qu’elle arrête de creuser l’embout en plastique : la cordelette qui vient du petit ressort doit passer au-delà du gond, mais à l’autre bout de la barre, elle doit passer entre la toile et le gond. Enfin, débrouillez-vous… (voir image 4).
9/ Ne fixer l’autre bout de la cordelette que lorsque tout est posé. Après plusieurs essais de tension (cela doit être symétrique), faire un nœud simple à la cordelette et couper 5 cm après. On peut coincer le bout de ficelle derrière le rail.

B. Réparer l’embout de la barre latérale / Gond à vis.

J’ai trouvé un truc :  mettre de petits gonds à vis pour que la cordelette frotte sur ces gonds, et non plus sur l’embout en plastique. Cela devait être des « Gonds à vis – acier zingué Ø 2,5 x 25 mm ». Il ne faut pas qu'ils soient trop gros.

Attention : en voulant réparer un embout, j’ai cassé la patte qui coulisse dans le rail. Il faut faire attention, et procéder comme suit ; enfin, ce que j’en dis... (voir sur l'image 3).

  1. On peut laisser l’embout en plastique solidaire de la barre transversale.
  2. Faire attention à ne pas détacher les blocs noirs de part et d’autre du bloc rideau pour ne pas détendre le ressort-rideau.
  3. Faire un pré-trou dans l’embout, « au centre », à environ 5mm du bout.
  4. Visser le gond en faisant attention à ce qu’il n’aille pas trop loin, et qu’il ne casse pas la patte qui coulisse (pour ne pas se faire mal aux doigts, prendre une pince à bouts plats).
    Si le gond rentre difficilement, faire un pré-trou plus large… mais pas trop…
  5. RETIRER le gond, et raccourcir sa partie filtée pour qu’elle ne dépasse que de 1 ou 2 mm de l’embout.
  6. Et revisser le gond.
  7. Faire tout cela sans brusquer, histoire de ne pas casser l’embout en plastique qui est fragile.

Image 3 ci-dessous :
Store Velux DKL - Réparation, dépannage et bricolage

Image 4 ci-dessous :
Problème store Velux occultant enrouleur - Schéma des cordelettes

2.) LE RIDEAU TOILE SE FERME MAL OU SE MET DE TRAVERS :

Les cordelettes sont peut-être tendues de façon différentes. Ou c’est peut-être le signe que les cordelettes sont usées ET que les embouts en plastique sur lesquels frottent les cordelettes sont entaillés. Il faut donc les réparer (comme indiquer en paragraphe 1.)

Si ce n’est qu’un problème de tension des cordelettes, pour pouvoir remettre le rideau en bonne position, il peut être nécessaire de :

1/ Défaire des 2 rails alu latéraux (3 vis cruciformes à défaire).
2/ Tirer le rideau jusqu’au bas.
3/ Vérifier ces embouts plastique, ainsi que toute la longueur des cordelettes.
4/ Remonter le rideau jusqu’en haut et vérifier qu’il se remet comme il faut.
5/ Positionner les rails et vérifier que les cordelettes sont tendues de la même façon à gauche et à droite.
icon arrow next suivant LES REPONSES, CI-DESSOUS :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Réparation store Velux
Contact : tmfarfatimo122s-at-sf_abc - Posté le : 02-07-2011
Titre : Store occultant de Velux : cordelette cassée, que faire ?

Merci André pour ce tutorial ! et merci à "bpfv" de l'avoir mis en ligne.

Il est très bien fait.

J'ai une question : vous dites que c'est sur un vieux produit Velux de 25 ans que vous avez. Est-ce que sur les nouveaux stores Velux DKL, c'est le même système de cordelette, etc... ???
En bref, est-ce que votre réparation fonctionne sur les nouveaux stores DKL, je suppose que les nouveaux stores DKL ne sont pas tout à fait les mêmes. Les produits évoluent chez Velux.

Cordialement,
Farfa.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Réparation store Velux
Contact : bpfv-at-xyz.xx - Posté le : 02-07-2011
Titre : RE: Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Sur les stores Velux DKL plus récents, ce n'est pas tout à fait la même chose je pense (à vérifier) mais il y a des similitudes. Le tutoriel d'André vous montre le principe, après c'est à adapter...

D'autres articles sur le forum qui traitent de problème sur store Velux :

Store de Velux coincé et bloqué en position fermée - Que faire ?

Store velux à enrouleur bloqué : la toile ne rentre plus ?

Changer les cordelettes de Store VELUX - Remplacement des cordons

Et, un autre tutoriel d'André :

Store Velux occultant enrouleur à toile - barre de charge, de manœuvre cassée.

Bonne lecture...
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Aide pour démontage
Contact : tml.gilbert42s-at-aliceads_abc - Posté le : 17-08-2011
Titre : Changer cordelettes sur store d'intérieur de fenêtre de toit Velux

Bonjour,

Je suis en train de changer mes cordelettes sur mon store d'intérieur de Velux qui est récent.
Je ne vois pas comment procéder pour l'enlever coté ressort, il y a me semble-t-il, une sorte de clips.
Comment faire pour le démonter S.V.P. ?

Merci.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : réparation de store Velux
Contact : tmsmeagol7s-at-iname_abc - Posté le : 31-07-2013
Titre : Problème sur store Velux récent : cordelette usée ou il se ferme mal

Bonjour,

Sur les stores Velux récents et plus modernes, le système est un peu différent, mais il suffit de tirer sur la partie plastique (avec une pince - mais sans trop forcer, c'est clippé) dans laquelle la drisse prend son origine. Après, c'est logique, vous verrez. Rien de compliqué.

Cordialement,
Olivier.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Réparation de store
Contact : tmmorihuit.guiot1s-at-bbo_abc - Posté le : 11-08-2013
Titre : Réparer un store d'intérieur Velux DKL récent

Bonjour,

J'ai un store Velux DKL récent, j'ai voulu changer les cordelettes mais le cache noir est complétement différent et d'un seul bloc, impossible de refixer une nouvelle cordelette...

Heureusement j'ai acheté de la ficelle pas chère chez Decathlon.
Par contre, les pièces de rechange pour la glissière du store coûtent quand même 28 euros ; j'ai téléphoné à Velux pour les commander.

Voilà.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Tuto de réparation
Contact : bpfv-at-xyz.xx - Posté le : 05-04-2016
Titre : Réparation de (drisse) cordelette sur un store occultant Velux

Bonjour à tous,

Voici un tutoriel en image réalisé par M. DOUMENC Christophe.
Sur les photos ci-dessous, il nous montre comment il a remplacé  le système de cordelette (aussi appelée drisse ou cordon) sur son store d'intérieur d'occultation Velux et comment il l'a réparé de façon astucieuse.
La réparation a été faite sur un store d'intérieur d'occultation DKL M04 1100S de marque Velux. Dans la référence, DKL est le modèle du store, et M04 est la taille (78 x 98 cm). Ce store est monté  sur une fenêtre de toit Velux GFL 304 4000.

1.) Tout d'abord, la languette à enfoncer délicatement pour désolidariser le bloc noir qui maintient l'extrémité supérieure de la drisse (aussi appelée cordelette ou cordon) :

Démontage de store Velux DKL M04 1100S

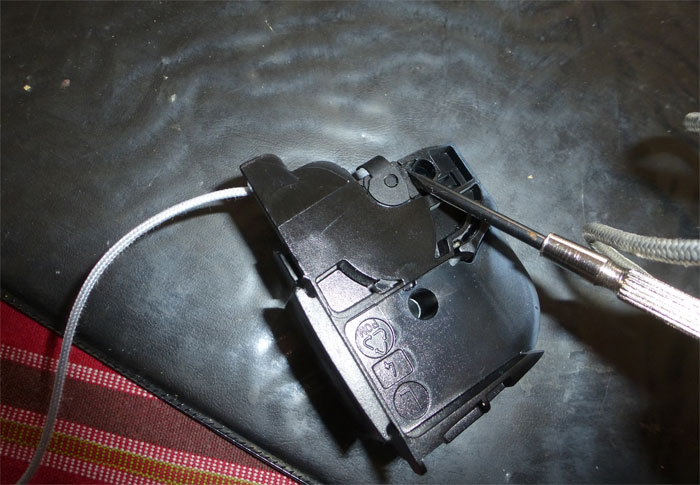

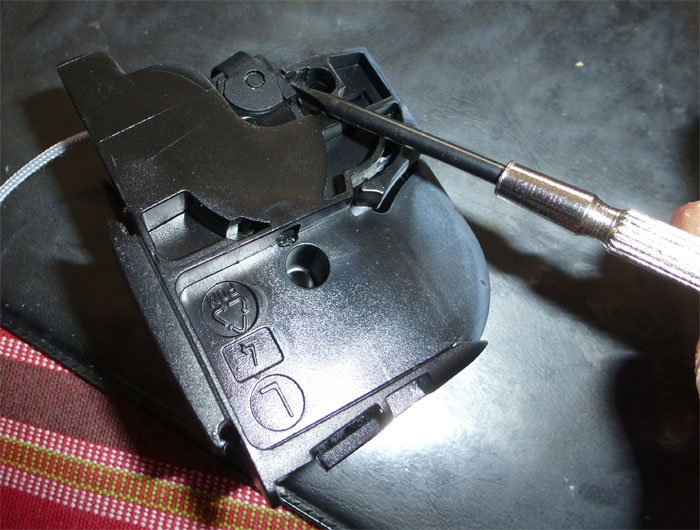

2.) L'autre languette à enfoncer doucement pour désolidariser la pièce noire contenant l'extrémité supérieure de la drisse :

Ouverture de store Velux DKL M04 pour réparation

Bricolage de store Velux DKL M04

3.) Ci-dessous, on aperçoit l'intérieur de cette pièce qui lie la drisse :

Demontage de cordelette drisse de store Vélux

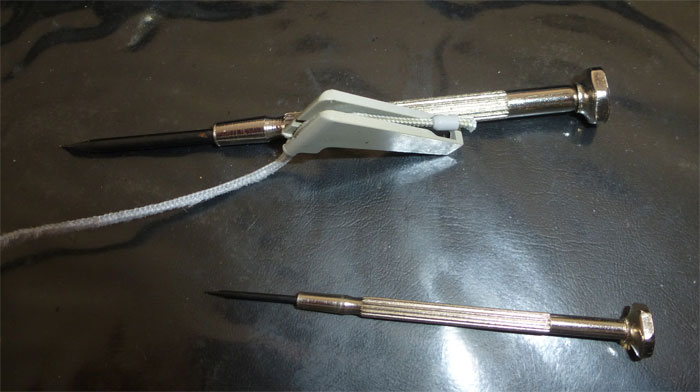

4.) A l'autre bout de la drisse, on voit ci-dessous comment désolidariser la pièce de l'autre extrémité  :

Défaire cordon de store occultant Vélux pour remplacement

5.) On fait un nœud pour arrêter et attacher la drisse neuve.
La nouvelle drisse (cordon) trouvée fait 1 mm de diamètre, car c'est plus facile à trouver que du 1.5 mm.

Changement de cordon sur store à toile velux DKL

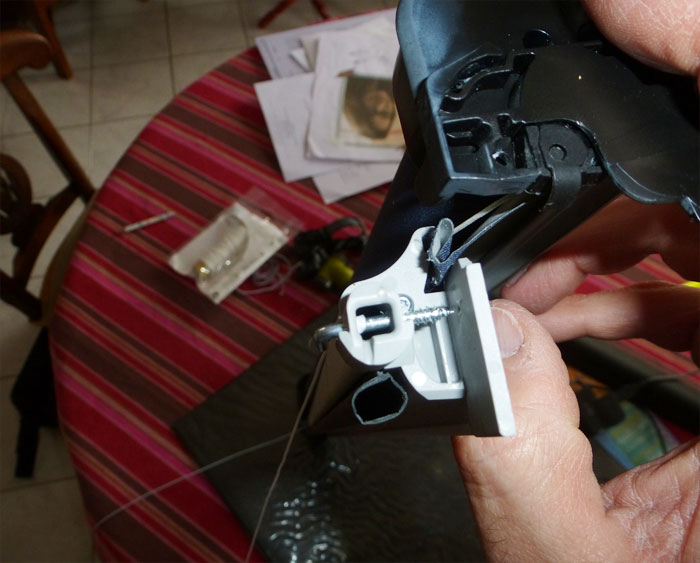

6.) Ci-dessous, deux photos montrant le gond à vis avant raccourcissement :

Réparation de store Velux DKL

Gond de store Velux DKL occultant

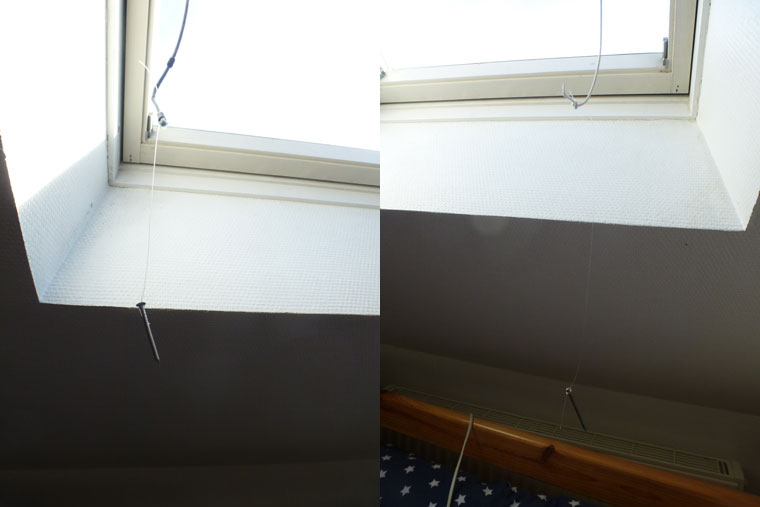

7.) On voit ci-dessous une petite astuce de bricolage avec clou + fil de pêche en nylon pour lester les drisses afin de faciliter l'enfilage dans la barre de charge :

Astuce bricolage de cordon de store velux

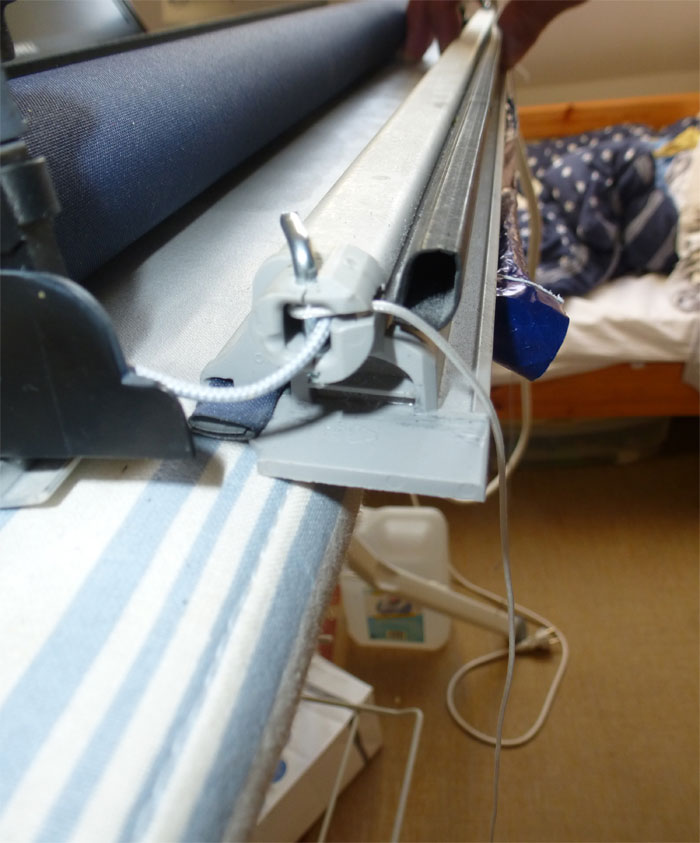

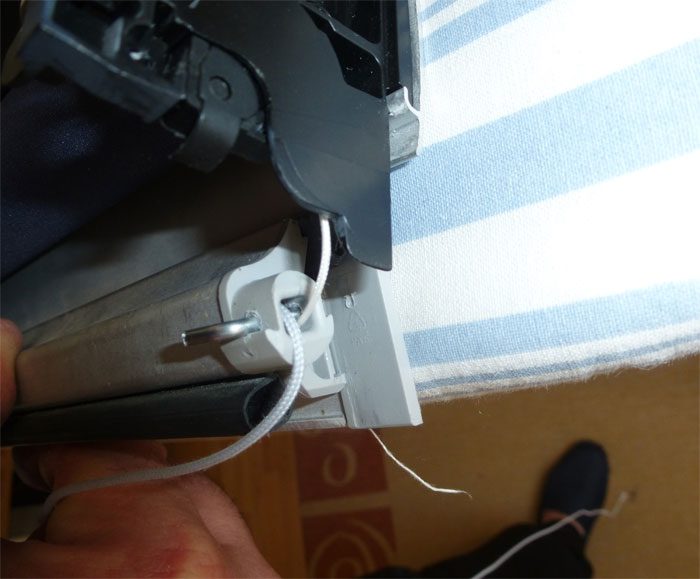

8.) On peut voir ci-dessous le détail du positionnement des drisses sur le gond :

Passage de cordon de store de fenêtre de toit velux

Position de la drisse réparé de store velux

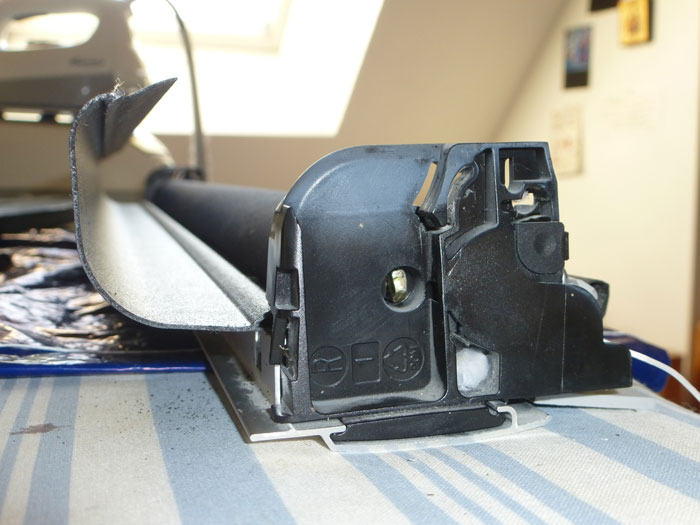

9.) Puis, le remontage du coffre se fait facilement :

Remontage du caisson coffre de store velux

Réparation de store velux

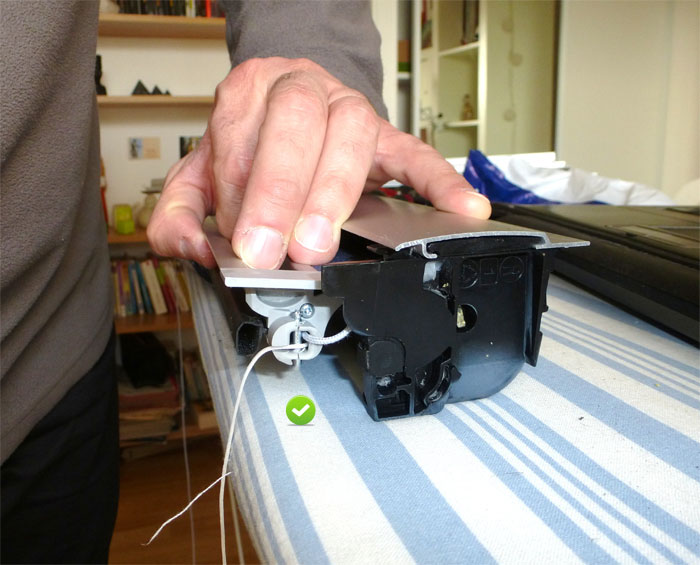

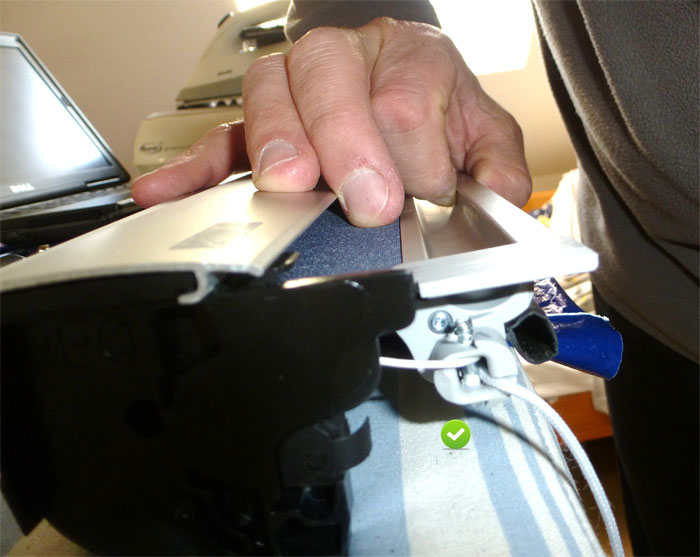

10.) Ci-dessous, nous voyons le détail du positionnement des drisses par rapport au gond ; après que je me sois aperçu que la drisse que je n'ai pas changée (la grise de diamètre supérieur) car non usée et était trop courte pour reposer sur le gond (NB : elle n'a pas beaucoup entamé le plastique donc je ne l'ai pas changée en prévention). En outre, on remarque les gonds à vis raccourcis.

Passage de drisse sur store occultant dkl velux

Passage de cordon de store

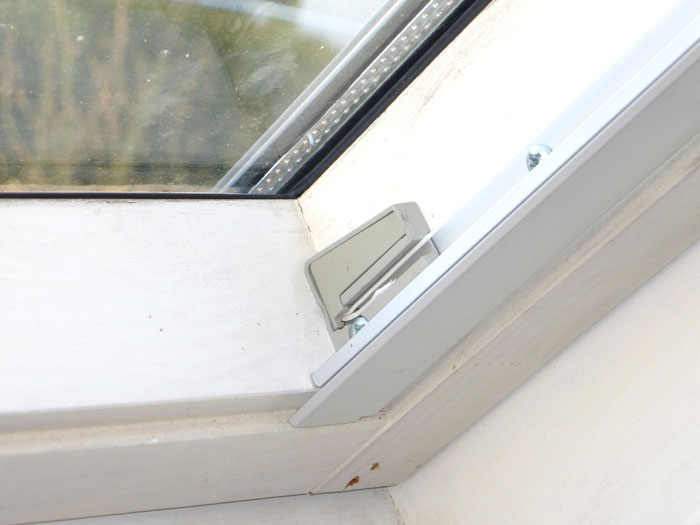

11.) Et pour finir, voici la pièce d'extrémité basse de la nouvelle drisse en place :

Cordon de store fixé en bas

bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : aide conseils
Contact : tmchristophe.doumencs-at-gmail_abc - Posté le : 13-04-2016
Titre : Tuto de réparation sur store Velux : conseil en plus

Bonjour,

Je voudrais ajouter une précision pour l'étape 7 du tuto ci-dessus "Réparation de (drisse) cordelette sur un store occultant Velux" :
=> préférer les clous tête homme qui se passe plus facilement (comme sur la photo de droite).

@+
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : réparation velux
Contact : tmcatherine.deverres-at-orang_abc - Posté le : 28-05-2016
Titre : Problème sur store Velux : réparation réussie avec succès.

Merci pour les explications ! j'ai réussi à le réparer sans problème :-)
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : astuce réparation
Contact : tmmathieu.laines-at-gmail_abc - Posté le : 14-07-2016
Titre : Problème sur store Velux : tester une nouvel astuce

Bonsoir,

Mes drisses s'usent également en creusant l'embout plastique aux extrémités de la coulisse à chaque manœuvre, c'est un problème sans fin.
Ne serait-il pas judicieux d'utiliser une drisse en fil type de pêche, bien lisse et donc moins prompt à creuser les pièces lors des frottements ? Vos avis ?

Cordialement,
Mathieu.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Store
Contact : tmabcdtoto12s-at-yaho_abc - Posté le : 27-11-2016
Titre : Problème sur store Velux : cordelette usée, comment réparer ?

Merci pour ce tuto et surtout pour la solution géniale !

Pour répondre à Mathieu, votre astuce avec fil de pêche est à tester en effet, ça peut être bien, merci d'avance pour vos retours après pour ceux qui ont essayé ça.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : remerciement
Contact : tmtanwices-at-gmail_abc - Posté le : 01-10-2017
Titre : Problème sur store Velux : super tutoriel de réparation

Un grand MERCI à André et Christophe pour leur tutoriel et à celui qui les a partagé ! :-)
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : dépannage
Contact : tmisabelle.ferriifs-at-gmail_abc - Posté le : 06-10-2017
Titre : RE: Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Bonjour à toutes et à tous,

Même problème, je vais suivre les indications du tutoriel, merci. Par contre, j'ai 2 questions :

1.) Combien de drisse faut il prévoir ?
2.) comment démonter le cadre de la fenêtre ?

D'avance merci des réponses.
Isabelle.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : christophe.doumenc
Contact : tmchristophedoumencs-at-fre_abc - Posté le : 24-12-2017
Titre : Tuto de réparation

Bonjour Isabelle,

Pour répondre à vos questions :

-> Il faut une drisse par côté.

-> Et pour démonter, suivre la notice de montage à l'envers qui se trouve sur le site web de Velux :
https://www.veluxshop.fr/service-clients/service-installation
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : réparation
Contact : tmfabien.loguets-at-yopmail_abc - Posté le : 15-05-2018
Titre : Panne et problème sur store Velux : réparation réussie !

Bonjour et Merci d'avoir partagé votre savoir et vos astuces de bricolage.

J'ai adopté l'idée parfaite des gonds métalliques à vis sur mon store DKL 42 ag 12 x.

j'ai utilisée une drisse d'un diamètre sensiblement plus épais et sa fonctionne.
La fermeture du store nécessite un peu plus de force mais ça reste convenable.

Voilà, @+.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : store velux
Contact : tmalexis.dufumiers-at-gmail_abc - Posté le : 11-06-2020
Titre : Réparation de store Velux, dépannage réussi !

Super l'astuce du gond ! Cela a marché pour moi.

J'avais pensé aussi à un système de ricets ou d'oeillet métallique mais je n'ai rien trouvé dans les bonnes dimensions...

En outre, quand on perce, faire attention à bien laisser de la place pour le passage des fils des deux côtés du gond à visser...
Attention aussi au perçage de ne pas forcer et de ne pas casser la petite pièce en plastique sur laquelle on accroche le gond.
En tout cas, merci pour l'astuce.

Avec un peu de chance le store repart pour 10 ans ...
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : store réparé
Contact : tmjlpicavets-at-outloo_abc - Posté le : 10-08-2020
Titre : Problème sur store Velux : réparation réussie, merci !

Bonjour,
J'ai pu réparer grâce a votre tutoriel très bien expliqué avec des photos explicatives ! Encore merci.
Cordialement.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : modélisation 3D
Contact : tmrolia_ms-at-yaho_abc - Posté le : 05-10-2020
Titre : RE: Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Bonjour à tous,

ce qui serait super, c'est d'avoir un fichier STL pour imprimante 3D pour refaire ces pièces qui se creusent avec le fil, vu que le fabricant Velux n'a pas l'air de les faire au détail, mais je ne trouve pas la référence de la pièce d'origine.

J'en ai refait une avec un logiciel 3d, mais il faut un peu l'adapter, les références des stores n'utilisent pas les mêmes pièces, ca reste un peu du bidouillage, dommage.

Bonne journée.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : modèle 3D
Contact : tmrolia_ms-at-yaho_abc - Posté le : 01-11-2020
Titre : RE: Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Re-bonjour,

Finalement, voici le lien vers la modélisation 3D du tensionneur de ressort pour les séries GL et +.

https://www.thingiverse.com/thing:4640277

Et ci-dessous, voici le lien de la modélisation 3D de la pièce qui s'use avec les cordelettes :

https://www.thingiverse.com/thing:733647

Voilà qui devrait aider ceux qui ont des stores de vélux défaillants, cela fonctionne très bien.

Cordialement.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : pièce détachée
Contact : tmmailtempo89325s-at-yaho_abc - Posté le : 10-11-2020
Titre : Problème sur store Velux : pièce détachée, modèle 3D

Bonjour,

Merci d'avoir mis les liens vers les modélisations 3D.

C'est très utile pour réparer des pièces de stores Velux qui ne se vendent pas au détail et qui ne sont plus fabriquées par Velux.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : pièce pour Velux
Contact : tmrolia_ms-at-yaho_abc - Posté le : 11-11-2020
Titre : Panne sur store Velux : impression en 3D des pièces cassées

C'est normal, c'est aussi le principe du net l'entraide.

J'ai pour ma part des Velux GGL. Mais méfiance, le PLA n'est pas très solide aux frictions, utiliser plutôt du PETG ou mieux ABS, mais c'est plus compliqué à imprimer en 3D.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Denis
Contact : tmdenis.morieux66s-at-hotmai_abc - Posté le : 28-03-2021
Titre : RE: Problème sur store Velux : cordelette usée ou le rideau se ferme mal

Bjr impossible de trouver le store pour la fenêtre velux plus de plaque signalétique sur le velux..
Comment faire tellement de modèle ??
icon ok pouce haut Vous avez aimé cette page ?
Partagez-la sur Facebook :
POUR CONTINUER LA DISCUSSION, RENDEZ-VOUS SUR LE NOUVEAU FORUM
flèche L'actuel forum arrive techniquement à saturation, il ne prend donc plus de nouveaux messages.

flèche Pour apporter une nouvelle réponse ou poser une question, il faut se rendre et s'enregistrer sur mon nouveau forum dénommé FORUM-HABITAT.COM et ouvrir un nouveau sujet.
L'inscription sur www.forum-habitat.com se fait en 30 secondes. Ce nouveau forum est plus pratique, plus performant et plus moderne. Cliquez ci-dessous pour vous y rendre :
FORUM-HABITAT.COM
icon appareil photo caméra Pensez, autant que possible, à joindre des photos à vos messages sur le nouveau forum. Merci à tous.
transparent
Annuaire store barre lettre Contact barre copyright © conseils-store.com - mentions légales
transparent
transparent
