 SUJET INITIAL OUVERT : « Comment démonter un treuil de volet roulant bloqué à manivelle ? » |
|---|
Contact : tmigloopixs-at-gmail_abc - Posté le : 11-09-2011
Titre : Comment démonter un treuil de volet roulant bloqué à manivelle ?
Bonjour,
J'ai un volet roulant sur une fenêtre (de 1,21m de large) qui reste bloqué à mi-hauteur.
Après avoir lu le sujet suivant sur ce forum :
http://www.conseils-store.com/index.php?store=bead_mess&id=21082
j'ai compris qu'une panne probable était un treuil défectueux. Je suppose que le treuil de mon volet roulant bloque l'ensemble, il doit être cassé ... j'ai donc commencé à démonter la boite de mon volet roulant pour aller voir tout cela.
J'ai ouvert la boite en haut, retiré les butées mécaniques situées en bas du tablier, sorti une partie du tablier afin d'avoir accès à l'axe d'enroulement.

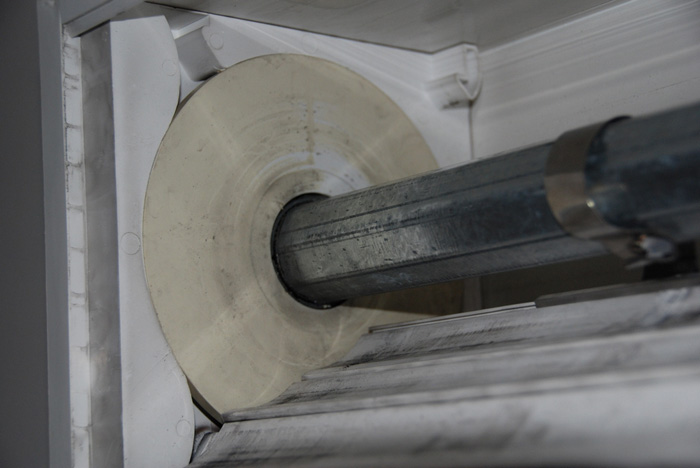

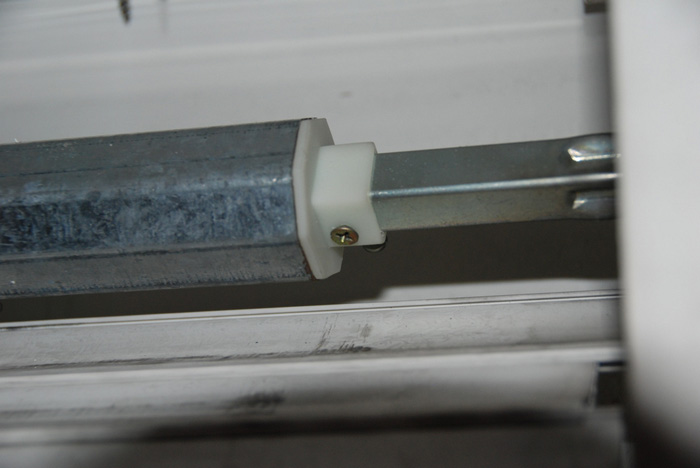

En bout du tube d'enroulement (qui est octogonal), il y a un axe carré qui va se loger dans la flasque opposée au treuil. J'ai retiré deux vis à la jonction de l'axe carré et de l'axe octogonal. A priori l'axe carré devrait pouvoir coulisser dans l'axe octogonal après avoir retiré ces vis. Toutefois ce n'est pas le cas et je ne vois pas d'autres vis à retirer mis à part celles qui tiennent le tablier sur l'axe d'enroulement.

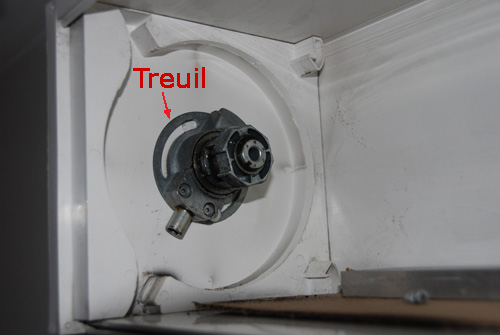

J'ai fait des photos, qui ont été envoyées.
Pour l'instant je n'ai pas d'idée pour la suite du démontage et pour accéder au treuil. Je suis bloqué...
Merci pour votre aide. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Volet roulant Aide | Contact : bpfv-at-xyz.xx - Posté le : 12-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
|
|
|
|
| Pseudo ou mots-clés liés au sujet : Volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 13-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Pour démonter le treuil, il faut à mon avis défaire la manivelle. Ça devrait laisser le treuil libre, certains treuils sont bloqués seulement par la manivelle.
Pour la suite, si le petit axe carré en bout de tube d'enroulement (qui doit être un embout télescopique) ne vient pas, soit il est bloqué par autre chose soit il y a un accès par le coté du caisson.
N'oubliez pas aussi des défaire les attaches tablier.
Si vous avez d'autres photos plus précises, avec plaisir.. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Volet roulant bloqué | Contact : tmigloopixs-at-gmail_abc - Posté le : 13-09-2011
Titre : RE: Comment démonter un treuil de volet roulant bloqué à manivelle ?
Bonsoir et merci pour votre aide.
J'ai retiré la dernière partie du tablier avec les attaches ainsi que la manivelle.
Pour l'instant, je ne vois toujours pas comment avoir accès au treuil. C'est toujours bloqué.
J'ai l'impression qu'il est prisonnier du coffret en plastique dans lequel je n'arrive pas trouver la porte.
Je n'arrive toujours pas à faire coulisser le carré dans l'hexagone d'enroulement. J'ai essayé de tirer sur la partie cylindrique en plastique à chaque extrémité de l'axe à l'aide d'un tournevis mais sans succès.
Le plastique à l'extrémité extérieure de la boite est d'une autre couleur (moins blanc). C'est peut-être un cache, mais en glissant un tournevis j'ai encore eu peur de tout casser.
De plus, je ne sais pas si ce cache est encastré dans le mur et s'il est démontable.
J'envoie à nouveau des photos.
Je continue mes investigations en attendant... |
|
|
|
| Pseudo ou mots-clés liés au sujet : Photo volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 14-09-2011
Titre : Comment enlever un treuil de volet roulant manuel ?
|
|
|
|
| Pseudo ou mots-clés liés au sujet : Aide volet roulant | Contact : tmigloopixs-at-gmail_abc - Posté le : 14-09-2011
Titre : Comment ouvrir mon volet roulant bloqué pour enlever le treuil
Merci d'avoir inclus mes photos.
Pour l'instant, je suis toujours bloqué, je n'ai pas trouvé la solution et je cherche encore... |
|
|
|
| Pseudo ou mots-clés liés au sujet : SARL STORES 33 - Storiste en Gironde | Contact : tmzstores33zs-at-orang_abc - Posté le : 16-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Bonjour,
Les nouvelles photos n'aident pas plus, je ne sais pas quoi vous dire. En fait, il faudrait être sur place pour bien voir comment s'est monté et tester deux ou trois manip.
Mais rassurez-vous, c'est forcement démontable de toute façon.
Cordialement,
François. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Démontage axe volet roulant bloqué | Contact : tmpatrick.jiovani36s-at-noo_abc - Posté le : 16-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Salut,
Essayez d'enlever les flasques rondes aux extrémités de l'axe d'enroulement. Cela s'enlève, et ensuite vous pourrez débloquer et enlever l'axe d'enroulement.
Ensuite, l'axe d'enroulement enlevé, vous aurez alors accès au treuil.
Bon courage.
Pat.
|
|
|
|
| Pseudo ou mots-clés liés au sujet : Volet roulant bloqué | Contact : tmigloopixs-at-gmail_abc - Posté le : 18-09-2011
Titre : RE: Comment démonter un volet roulant bloqué à manivelle ?
Bonjour,

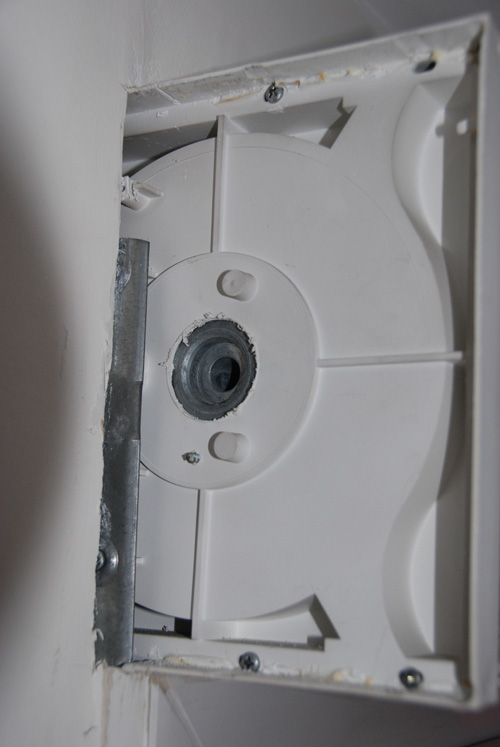

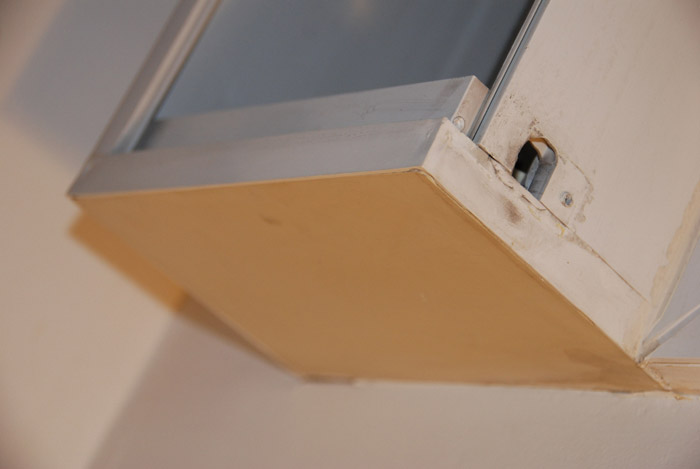

J'ai essayé de passer par l'extrémité extérieure du caisson (coffre). J'ai carrément cassé le cache qui en fait était collé.

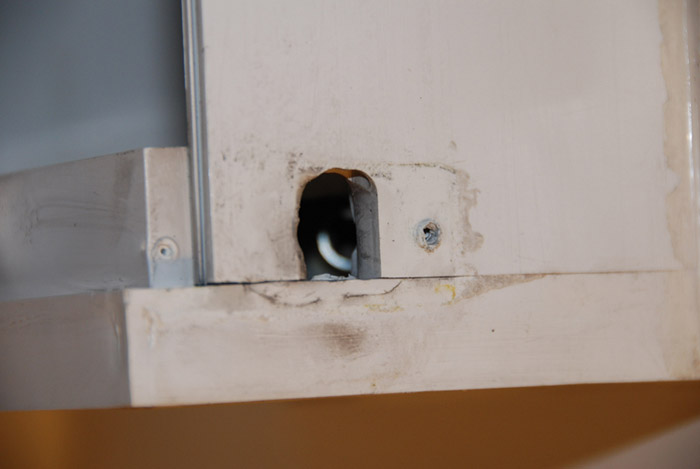

Cela m'a permis de voir que le treuil n'est pas accessible par le bout extérieur de caisson (coffre). Du coup, je me suis décidé de forcer un peu plus pour faire coulisser l'axe d'enroulement octogonal. J'ai alors réussi à le retirer.

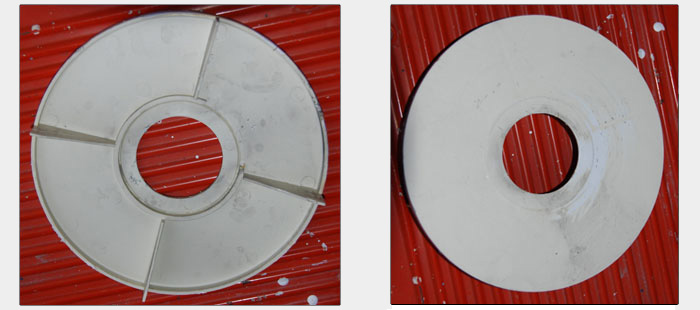

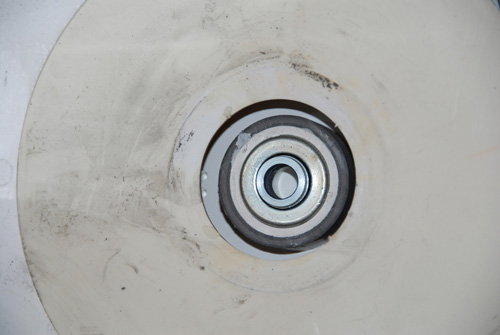

Maintenant il me reste la flasque ronde à retirer. J'aimerais bien ne pas la casser mais pour l'instant elle résiste. Avec un tournevis j'ai essayé d'extraire la flasque de son logement mais j'ai peur de tout casser.
J'ai envoyé 3 photos correspondant à la nouvelle étape du démontage.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : treuil volet roulant | Contact : tmigloopixs-at-gmail_abc - Posté le : 18-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Me revoilà, j'ai avancé dans mon démontage :

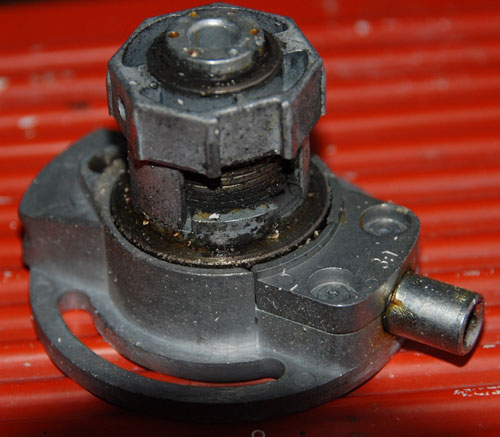

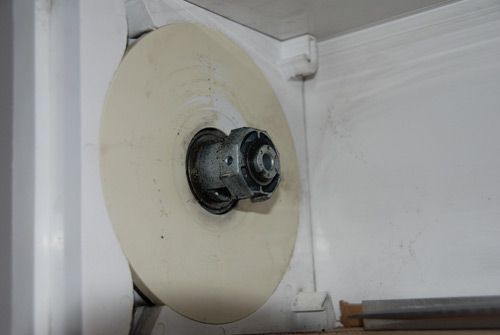

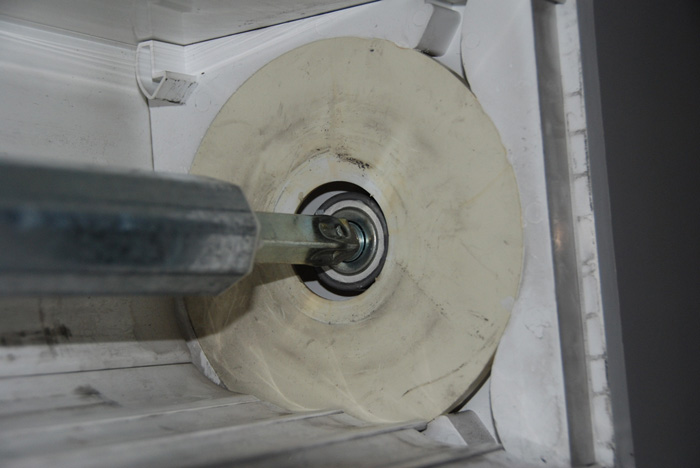

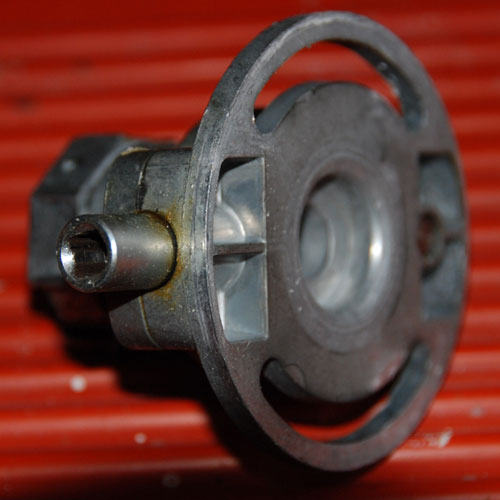

Le treuil est maintenant sorti ! J'ai enfin réussi à enlever la flasque. Avec un couteau type Opinel et un marteau, j'ai placé la pointe du couteau sur les points de résistance et tapé un coup sec sur le manche du couteau afin de faire rentrer la pointe entre la flasque et son support. Cela a fait céder la colle (pas toute jeune) sans casser la flasque (ouf).
Le treuil était ensuite tenu par trois vis. Maintenant il faut que je trouve un treuil compatible. La tête octogonale fait 36-37mm de diamètre.
J'ai envoyé des photos concernant la dernière étape. Dommage François, que je n'habite pas Gironde.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Démontage Photo | Contact : bpfv-at-xyz.xx - Posté le : 19-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Merci pour les photos, on apercoit effectivement que vous avez commencé par enlever le cache latéral du coffre mais en vain, aucun accès au treuil par là.
On voit ensuite que vous avez finalement réussi à enlever l'axe d'enroulement, puis les flasques rondes, pour enfin accéder au treuil et le démonter de son support.
Bravo !
Maintenant, il ne vous reste plus qu'à acheter un treuil neuf chez un revendeur. Il vous faut un treuil couple conique pour tube octo.
En fait, il faut trouver le même que celui qui était en place : même type, même entrée et sortie de treuil.
Des revendeurs de treuil et de pièces détachées pour volet roulant, en voici ci-dessous:
Il y en a chez Euromatik :
http://www.euromatik.fr/produits/volets-roulants_accessoires/treuil.html
Aussi, vous pouvez consulter le réseau Repar'Stores :
http://www.laboutiqueduvolet.com/pieces-detachees/treuils.html
Mais encore cher ServiStores :
http://www.servistores.com/html/categories/treuil-volet-roulant.html
Ou bien là : http://www.pieces-volets-roulants.fr
Enfin, consultez le catalogue de Cludo :
http://www.pieces-volets-cludo.com/pieces.php >> téléchargez le document pdf des pièces détachées sur cette page.
Dans cette documentation intéressante, vous trouverez des centaines de pièces détachées avec leurs noms/désignations, et il y a les photos à coté. Vous pouvez consulter Cludo pour plus d'informations.
Bref, dans tout cela, vous trouverez un treuil de remplacement. Ensuite, vous remontez le tout aussi vite que vous l'avez démonté :-) et le tour est joué ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : treuil volet roulant | Contact : tmigloopixs-at-gmail_abc - Posté le : 20-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Bonsoir,
Merci à tous pour vos conseils, vos encouragements et les liens pour acheter le treuil.
J'ai comparé le catalogue volet roulant de Cludo et celui online de Servistore ; je ne suis pas sur du modèle de treuil à commander.
A priori, il faut un treuil Zamack tube octo 40 et carré de 6mm.
Maintenant se pose le problème du sens de rotation.
D'après servistore :
http://www.servistores.com/html/produits/treuil-volet-roulant-geiger-L070137.html;jsessionid=3BEB1B103F85A35026A8C78F10E7E025
vue de l'intérieur vers l'extérieur (je regarde dehors) + tablier enroulement intérieur (caisson à l'intérieur) + treuil monté à gauche (fixé à gauche du caisson) = il faut un treuil GAUCHE. Normalement c'est mon cas.
D'après la photo du catalogue Cludo (page 20) avec les petites flèches c'est la référence 446F004 qu'il me faut.
Or chez Euromatik :
http://www.euromatik.fr/produits/volets-roulants_accessoires/treuil.html
cette référence 446F004 correspond à du treuil DROITE.
Tout le monde arrive à suivre ?
Du coup je ne sais pas si je dois commander le treuil de ref 446F004 (DROITE ?) ou le 446F003 (GAUCHE ?).
Aussi, à priori je n'ai pas besoin d'un treuil à fin de course car j'ai des buttées en bas du tablier pour l'empêcher de rentrer complétement dans le caisson.
Pouvez-vous me donner votre avis ?
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Choisir un treuil | Contact : bpfv-at-xyz.xx - Posté le : 22-09-2011
Titre : Choix : Comment choisir un treuil de volet roulant manuel ?

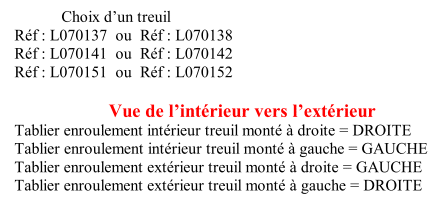

Chez Servistores, il nous informe comment choisir un treuil droite ou gauche :
D'après ces explications, il vous faut en effet un treuil gauche !
Mais, se pose le problème en effet entre Cludo et Euromatik.
Chez Cludo, la référence 446F004 en page 20 du catalogue conviendrait à priori.
Mais cette même référence chez Euromatik correspond à un treuil droite !
Donc, il y a une erreur quelque part...
Le mieux, c'est de leur téléphoner et de voir cela avec eux. Ils vous donneront en même temps leur prix et les frais de port pour l'envoi. |
|
|
|
| Pseudo ou mots-clés liés au sujet : changer treuil volet roulant | Contact : tmigloopixs-at-gmail_abc - Posté le : 25-09-2011
Titre : RE: Comment défaire un treuil de volet roulant bloqué
Bonjour,
J'ai envoyé un mail chez Euromatik avec une photo du treuil pour savoir s'il me fallait un treuil gauche ou un droit. La réponse a été la suivante : votre treuil est la référence 447F004 !
Mon ancien treuil correspond en fait à celui-ci chez Euromatik (la ref 447F004) :
http://www.euromatik.fr/produits/volets-roulants_accessoires/treuil.html
C'est un treuil de volet roulant de 1/3 avec fin de course - Carter zamack - Graissé à vie.
Entrée : carré 6 mm - Sortie : octogonal 40 mm.
J'espère que ce modèle avec fin de course ne va pas me compliquer les affaires. Dois-je faire des choses particulières avant de fixer le tablier sur l'axe, vu que le treuil a des fins de course ??
J'ai rempli un bon de commande en ligne Samedi et maintenant j'attends le mail pour pouvoir le commander.
J'espère que le week-end prochain je pourrais faire le remontage avec le treuil tout neuf.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Démontage volet | Contact : tmprefrat596s-at-fre_abc - Posté le : 27-09-2011
Titre : RE: Comment démonter un treuil de volet roulant à manivelle ?
Vous vous en êtes bien sorti, vous avez fait du bon boulot. Bravo.
En forçant, l'axe à finit par venir alors ? vous avez forcé comment ??? comment l'axe a-t-il coulissé précisément ? Y avait-il d'autre vis à enlever ?
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Défaire Volet roulant bloqué | Contact : tmigloopixs-at-gmail_abc - Posté le : 27-09-2011
Titre : Comment ouvrir un volet roulant à manivelle bloqué pour changer le treuil
Bonsoir,
Pour l'axe octogonal, en fait quand je me suis aperçu qu'il n'était pas possible d'accéder au treuil par le coté extérieur, je me suis dit que l'axe devait forcément coulisser. J'avais bien retiré deux vis dans la partie carrée en bout de l'octo. Comme j'étais en bout de caisson coté treuil, j'ai commencé à secouer et pousser l'axe octo vers le coté opposé en étant perché sur un escabeau. Et là, il a bougé !!
Avant j'avais essayé de le faire bouger en étant devant le caisson. Dans ce cas, je n'avais pas assez de force. Les vis qui sont visées dans le carré, ont légèrement déformé ce dernier au niveau des trous, ce qui explique la résistance au glissement de la pièce en plastique sur l'axe carré.
Pour la suite, dès que j'ai le nouveau treuil, je ne manquerai pas de faire des photos du remontage.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Solution volet roulant bloqué | Contact : tmigloopixs-at-gmail_abc - Posté le : 02-10-2011
Titre : Réparation d'un treuil de volet roulant bloqué manuel
Voilà, j'ai tout remonté ce week-end et tout fonctionne bien avec le nouveau treuil. Mon volet roulant n'est plus bloqué, ça marche impeccable !
J'envoie les photos dans la semaine avec les étapes importantes.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Réparation volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 04-10-2011
Titre : Volet roulant bloqué : réparation en changeant le treuil par un neuf
|
|
|
|
| Pseudo ou mots-clés liés au sujet : Réparation volet roulant | Contact : tmigloopixs-at-gmail_abc - Posté le : 04-10-2011
Titre : Problème résolu pour mon volet roulant bloqué (treuil défectueux) !
Bonjour,
Merci d'avoir mis en ligne mes photos de réparation de mon volet roulant bloqué (treuil HS). J'espère que mon récit aidera d'autres internautes.
Donc pour info, j'ai commandé mon treuil chez Euromatik.
http://www.euromatik.fr/produits/volets-roulants_accessoires/treuil.html
En envoyant la photo de l'ancien treuil, Euromatik m'a indiqué la référence à commander.
Dans mon cas il s'agit du modèle suivant : 447F004
Treuil volet roulant 1/3 avec fin de course.
Carter zamack - Graissé à vie.
Entrée : carré 6 mm - Sortie : octogonal 40 mm
Avec les frais de livraison, je l'ai payé 51,43 euros TTC
La livraison est effectuée par TNT. J'ai reçu la commande le lendemain de l'expédition elle-même effectuée dès le lundi. J'avais passé commande dans le week-end. TNT offre un suivi du colis assez poussé avec accès internet et sms. Le colis a pu être déposé à mon gardien à ma demande. Donc tout bien.
Maintenant pour l'opération de remontage de mon volet roulant, voici comment j'ai procédé :
Mon treuil étant avec fin course, j'ai vérifié qu'il était en position basse. Je ne pouvais pas tourner plus le treuil dans le sens de la descente du tablier. Il était donc prêt à fixer.

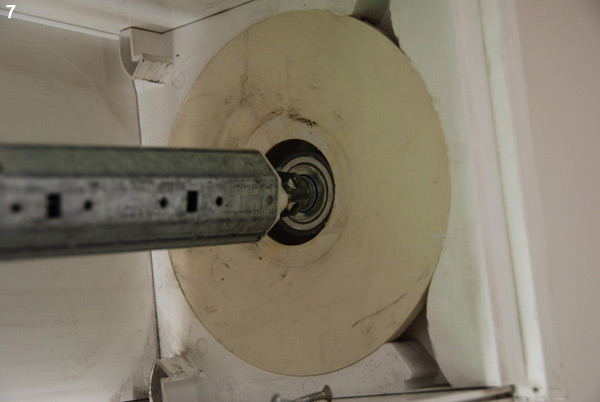

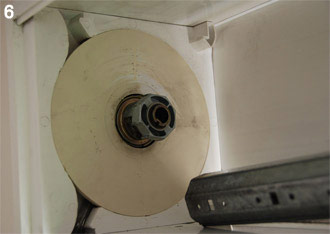

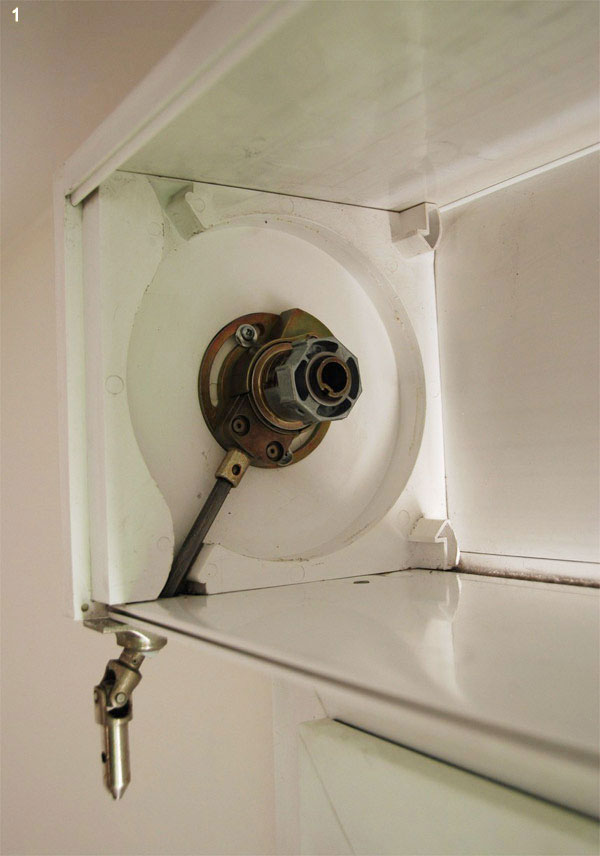

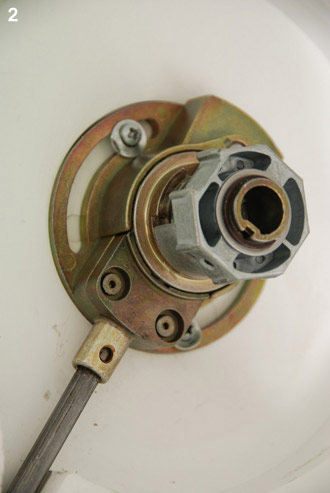

J'ai placé le nouveau treuil à son emplacement dans le caisson [voir photo 1]. Il est fixé par trois vis. J'ai également fixé partiellement le cardan de la manivelle au coffre afin de réaliser l'alignement du carré de 6 avec le treuil. [Voir photo 2], j'ai alors serré les trois vis, le treuil étant bien positionné pour la manivelle.

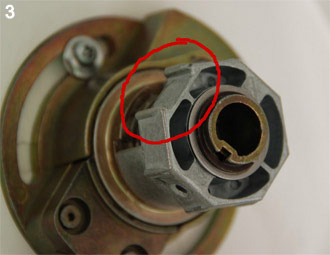

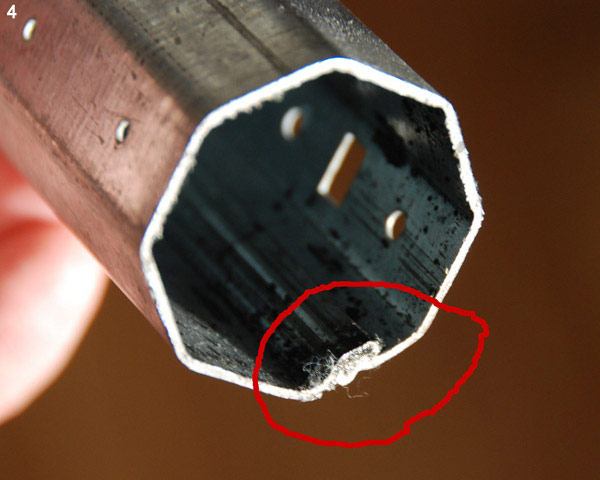

Sur la photo 3, vous remarquerez une petite encoche sur un des cotés de l'octogone (8 cotés) qui va accueillir l'axe d'enroulement. Ceci est dû à l'axe d'enroulement qui fait une bosse sur l'un de ces cotés intérieurs [voir photo 4].

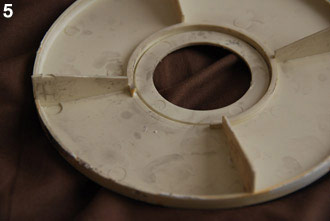

Dans le même style, la flasque est dépourvue d'un bourrelet proche du trou central sur un quart de cercle. J'ai donc placé cette partie au niveau de l'axe carré de la manivelle qui permet de faire la liaison avec le treuil. Je n'ai pas mis de colle autour de la flasque, celle-ci étant coincée dans son logement. Rappelez-vous, cela avait été trop galère pour la démonter avec cette colle. Voir photos 5 et 6 du remontage de la flasque, sans colle cette fois-ci.

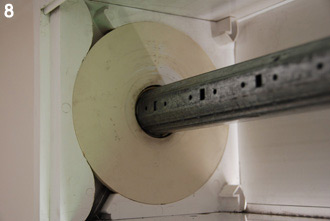

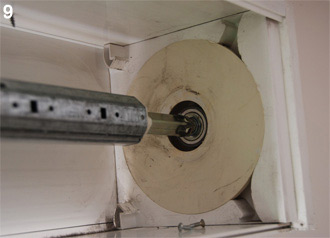

Avant de présenter l'axe d'enroulement dans le caisson, j'ai fait coulisser l'axe carré situé en bout de l'axe d'enroulement octogonal afin de raccourcir l'ensemble. J'ai placé chaque extrémité de l'axe d'enroulement dans son logement en faisant coulisser l'axe carré et en oubliant pas le bourrelet intérieur de l'axe octogonal avec l'encoche du treuil (voir plus haut), [photos 7, 8 et 9].

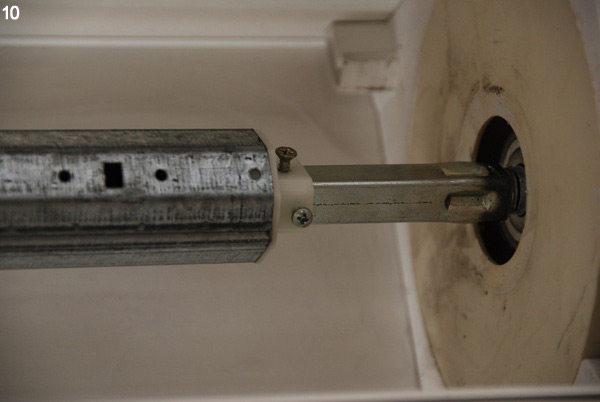

Ensuite, mise en place des vis sur l'axe carré afin que ce dernier ne coulisse plus dans l'axe octogonal, [photo 10].
A ce stade l'axe d'enroulement est en place. Il est prêt à accueillir le tablier.
Lors de démontage, mon tablier étant en trois parties. J'ai assemblé sur le sol les trois parties comme avant le démontage. J'ai ensuite enroulé par terre le tablier en mettant au centre la partie supérieure du tablier, celle qui s'accroche sur l'axe d'enroulement. J'ai ouvert ma fenêtre et j'ai posé le tablier enroulé sur le dessus des deux montants de la fenêtre. J'ai commencé à dérouler le tablier en faisant passer le bas du tablier (lame en alu) au dessus de l'axe d'enroulement et en le guidant afin qu'il retrouve ses rails extérieurs.
Pour cette partie du remontage, il est plus facile d'être à deux. Avant de glisser complétement le tablier à sa place il ne faut pas oublier d'accrocher les trois attaches sur la dernière lame (celle du haut une fois le tablier en place), [voir photo 11].

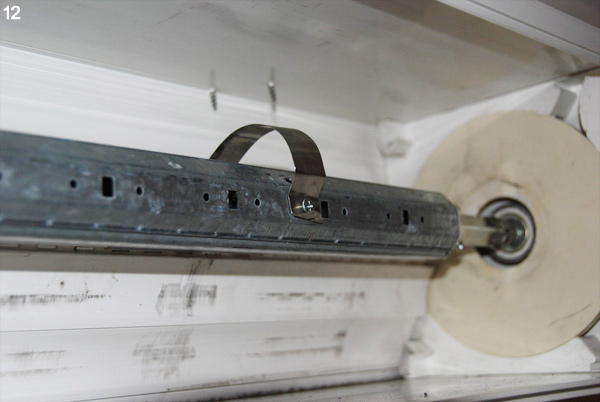

Le plus dur est fait. Il suffit maintenant de fixer les trois attaches sur l'axe d'enroulement du volet roulant, [voir photo 12].

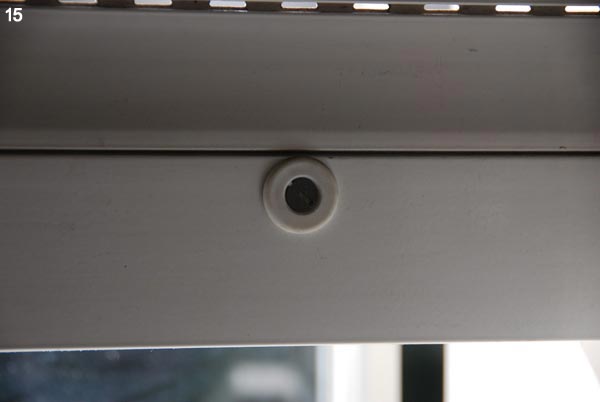

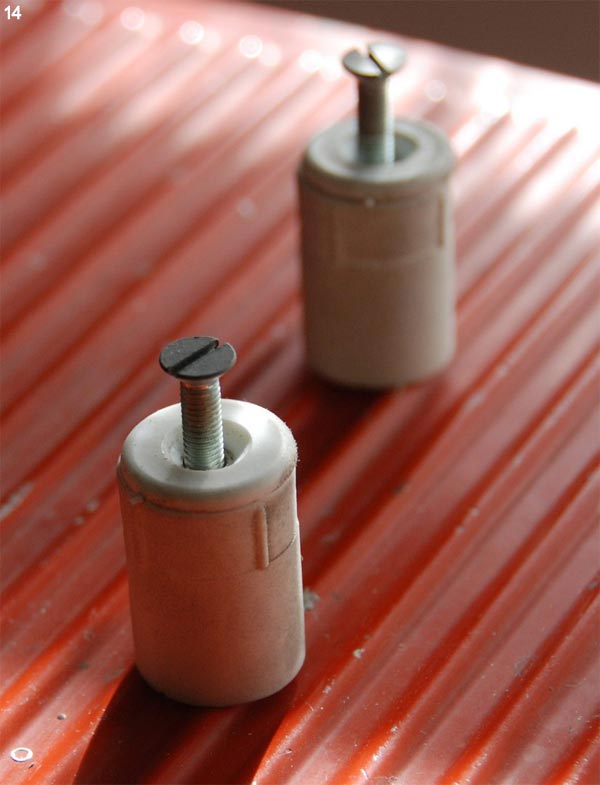

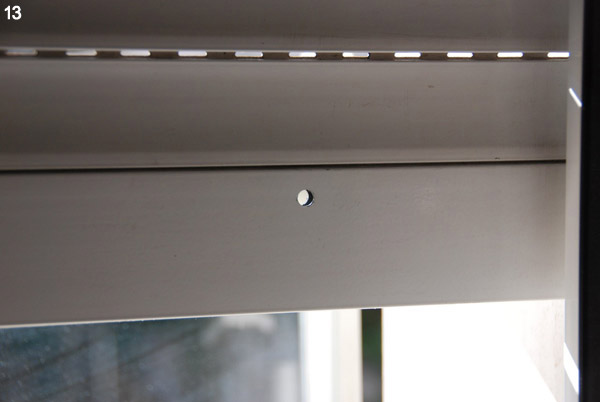

Afin d'éviter de remonter complétement le tablier dans le caisson lors de son enroulement à l'aide de la manivelle et du treuil tout neuf (attention cela marche trop bien), il faut remettre les butées sur la lame alu située en bas du tablier, [photos 13, 14 et 15].

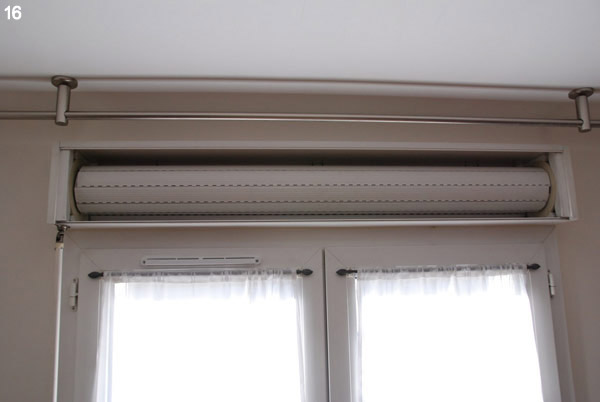

Histoire de vérifier que tout fonctionne, j'ai testé la montée descente du volet roulant manuel, [voir photo 16].

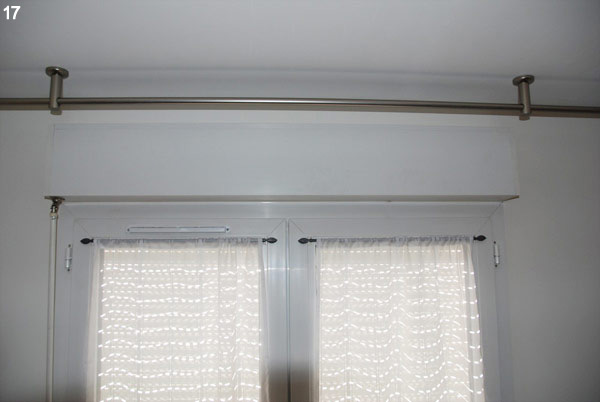

Enfin on peut fermer le caisson [photo 17] et fixer la manivelle sur le caisson avec la deuxième vis, [voir photo 18].
Chez moi, j'ai 6 autres volet roulants manuels de ce modèle. Je suis prêt à les démonter si un autre volet roulant se bloque.
J'espère que vous arriverez à suivre mon récit et que je n'ai rien oublié.
Encore merci à tous les participants qui ont sus me guider pour le démontage.
Merci à l'administrateur de ce forum qui est très utile pour les bricoleurs du dimanche comme moi.
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : autre tuto | Contact : bpfv-at-xyz.xx - Posté le : 24-11-2012
Titre : Tutoriel : Comment changer un treuil de volet roulant à manivelle
L'autre article du forum qui traite de cela : Comment changer un treuil de volet roulant à manivelle
Bonne réparation à vous tous. |
|
|
|
| Pseudo ou mots-clés liés au sujet : réparation ok | Contact : tmramrozzis-at-yaho_abc - Posté le : 20-07-2020
Titre : Comment remplacer un treuil de volet roulant (store) bloqué à manivelle ?
Bonjour et merci pour toutes ces indications précises et justes. Très didactique !
J'ai pu changer le treuil de mon volet roulant (dit store) sans souci. Mille mercis encore ! cela m'a évité de faire intervenir un réparateur (assez coûteux).
Bonne journée à tous.
|
|
|
|
