 SUJET INITIAL OUVERT : « Volet roulant Bubendorff manuel force pour monter et descendre » |
|---|
Contact : tmarkadiuszs-at-laposte_abc - Posté le : 05-02-2012
Titre : Volet roulant Bubendorff manuel force pour monter et descendre
Bonjour,
Les faits :
sur une porte fenêtre 2/3 1/3, je dois forcer en tournant la manivelle du volet roulant en PVC du côté 2/3 (aussi bien pour monter que pour descendre). Du côté 1/3, le store monte et descend impeccablement.
L'historique :
Ce volet roulant 2/3 a été, depuis sa mise en place (appartement neuf), légèrement dur et descendait par à coups lorsque je le descendais un peu vite.
Mais depuis un soir où j'ai entendu un grand bruit en provenance du volet roulant (comme si quelque chose avait tapé contre le volet), j'ai du mal à le monter et à le descendre (j'y arrive tout de même en forçant). N'ayant rien trouvé sur le balcon, ni aucune trace sur le volet roulant, je suppose qu'il a dû se passer quelque chose dans le coffre PVC intérieur.
Ma recherche :
J'ai démonté la façade du coffre et je n'ai rien vu qui me paraisse anormal (à part un peu de plastique cassé et une goupille métallique).
Le treuil ne semble pas fixé au côté gauche du coffre car tournant la manivelle il bouge légèrement. J'ai juste pris quelques photos et j'ai remonté le tout (car il fait très froid dehors en ce moment).
Au niveau marque du matériel, tout ce que j'ai trouvé est "BLOC CLASSIC, BUBENDORFF" sur la dernière lame du tablier.
Mes questions :
- pouvez-vous m’expliquer ce qu’il s’est passé (le bruit et la résistance du volet à la montée et à la descente) ?
- que faire pour revenir dans un état de fonctionnement normal ?
Merci d'avance pour vos réponses.
Cordialement,
Arkadiusz. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Problème Bubendorff | Contact : bpfv-at-xyz.xx - Posté le : 05-02-2012
Titre : RE: Volet roulant Bubendorff manuel force pour monter et descendre
|
|
|
|
| Pseudo ou mots-clés liés au sujet : volet roulant | Contact : tmsavepohus-at-orang_abc - Posté le : 09-02-2012
Titre : Panne sur Volet roulant Bubendorff manuel qui force à la montée/descente
Bonjour,

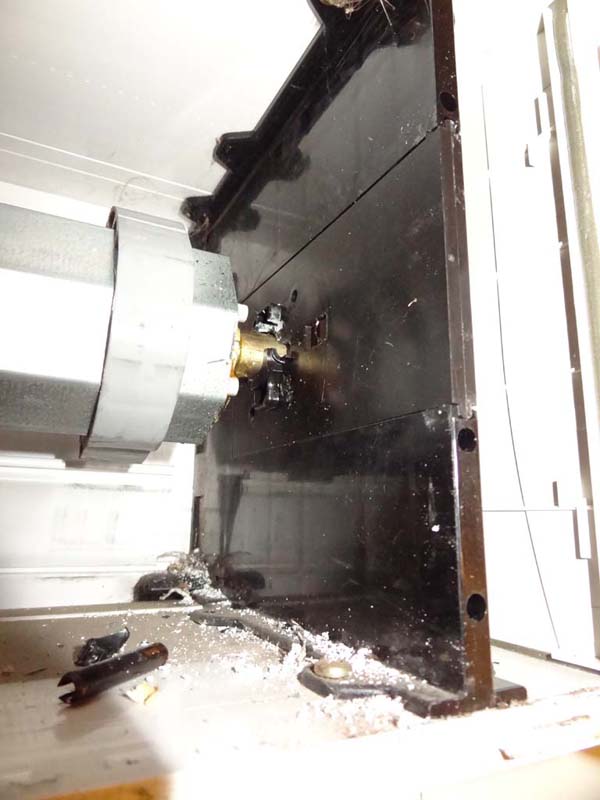

Il faut changer le tiroir noir (photo 2) et remettre la goupille, il faut ensuite décrocher l'axe d'enroulement des lames du tablier, et tourner à descendre pour retendre le ressort. Enfin, raccrocher le tablier à l'axe d'enroulement.
@+
SAVE |
|
|
|
| Pseudo ou mots-clés liés au sujet : Pb volet roulant | Contact : tmdominiquehertuo123s-at-orang_abc - Posté le : 04-05-2012
Titre : RE: volet roulant manuel se décroche toujours coté manivelle
Bonjour,
Perso, j'ai la même panne que vous mais je n'arrive pas à comprendre comment faire la réparation. Cela à l'air bien compliqué. :-( |
|
|
|
| Pseudo ou mots-clés liés au sujet : Problème Bubendorff | Contact : tmarkadiuszs-at-laposte_abc - Posté le : 06-11-2012
Titre : RE: Volet roulant Bubendorff manuel force pour monter et descendre
Bonjour,
Voila, j'ai réparé mon volet roulant Bubendorff à commande manuel (par manivelle).
J'ai pensé que cela pourrait être intéressant de faire un tutoriel qui détaille les différentes étapes de la réparation du volet.
Tout d'abord, j'ai commandé un tiroir noir à la société SAVE et l'ai reçu par la Poste quelques jours plus tard.
Au passage, je vous recommande cette société car ils ont été d'une relation client exemplaire (par rapport à toutes les autres sociétés qui n'ont pas répondu à mes mails) et ce pour une pièce de faible coût.
Voici comment j'ai procédé pour remplacer le tiroir défectueux :
1.) Pour ouvrir le coffre, je n'ai pas eu besoin d'un couteau ni d'un tournevis car j'ai fait glisser la façade horizontalement vers la gauche (2 cm max). Ceci m'a permis d'introduire les doigts à l'intérieur du coffre pour crocheter la façade par derrière et de la tirer très fort vers soi. La façade s’est détachée progressivement sur toute sa longueur de la gauche vers la droite (elle est assez souple et résistante pour ne pas casser).
2.) En manœuvrant la manivelle, j’ai descendu le tablier en ayant préalablement mis des petites cales en bois de 3 cm de haut pour que la première lame du tablier repose dessus.
3.) Je me suis rendu compte que les attaches du tablier sur le cylindre octogonal étaient fixées par des rivets. N’ayant pas envie de dériveter, j’ai cherché un autre moyen. J’ai pensé que je pourrais sortir le cylindre octogonal sur son axe avec les deux tiroirs de chaque côté.
4.) J’ai donc commencé par retirer la manivelle : après avoir dévissé les 4 vis qui maintiennent le cache de la rotule sur la face inférieure du coffre (c’est un coffre intérieur), j’ai tiré doucement sur la manivelle. Rien ne venait ! J’ai alors tiré plus fort par à coups et la manivelle est venue toute seule d’un coup et le tablier est retombé sur les cales, le cylindre ayant tourné sur lui-même car libéré de la contrainte imposée au treuil par cette manivelle.
5.) Ensuite, en tirant doucement et en même temps vers soi les deux côtés du cylindre octogonal, les deux tiroirs ont pu glisser hors de leur logement. Il fallait tirer un peu plus fort au départ pour que chaque tiroir se décoince de son logement (un petit téton plastique le coince dans sa position finale).
6.) Avant de remettre le tiroir neuf, j’ai remarqué que l’axe du côté opposé au treuil était monté sur ressort (merci savepohu_-at-_orange.fr), sûrement dans le but d’aider à la remontée du tablier. Je ne le savais pas lors du démontage.
Le tablier étant toujours solidaire du cylindre et descendu (je n’ai pas défait les attaches rivetées), j’ai effectué les opérations suivantes pour tendre le ressort :
- a) Positionner le nouveau tiroir sur l’axe du cylindre (faire coïncider les trous pour la goupille).
- b) Mettre la goupille dans son logement (traversant l’axe et bloquée par le tiroir plastique).
- c) Effectuer environ 6 tours vers la gauche (sens antihoraire en regardant l’axe du côté concerné). Ce nombre de tours a été calculé tout simplement en descendant le tablier au point numéro 2.
- d) Remettre le cylindre en place dans le coffre en glissant les deux tiroirs dans leur logement respectif (en tenant le tiroir solidaire de l’axe à ressort, sous tension maintenant).
7.) Puis, graisser et huiler la manivelle, remettre la tige hexagonale de la manivelle dans le treuil puis visser le cache avec les 4 vis.
8.) Graisser aussi les logements de l’axe dans ses tiroirs.
9.) Vérifier le fonctionnement à blanc.
10.) Enfin, repositionner la façade et la taper avec la paume des mains pour la clipser au coffre.
J'ai fais des photos du démontage/remontage pour illustrer mon intervention. Je les envois de suite à l'administrateur pour qu'il les insère sur cette page.
Finalement, pour revenir au problème initial de ce post (volet roulant Bubendorff dur à manœuvrer), la cause provenait bien du tiroir cassé qui a libéré la goupille qui ne maintenait plus l’axe avec le ressort, ressort qui ne faisait plus office d’aide pour la remontée du tablier (la gravité aidant à faire descendre le tablier).
Remarquez que la goupille aurait pu détériorer le tiroir en plastique suite à une mauvaise installation mais comme c’était dans le coffre et qu’on ne s’amuse pas à tout démonter lors de la réception de l’appartement, je ne mettrais pas ma main au feu.
Cordialement,
Arkadiusz. |
|
|
|
| Pseudo ou mots-clés liés au sujet : réparation volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 07-11-2012
Titre : Petit guide pour réparer un volet roulant manuel Bubendorff qui force
Un grand Merci à vous pour toutes ces explications hyper détaillées. Vous avez fait un excellent boulot, bravo.

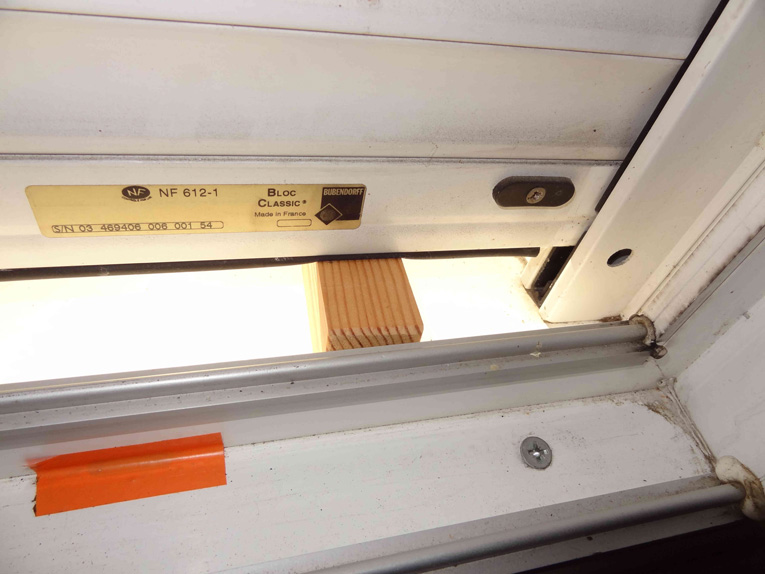

 0. Cales à mettre sous le tablier descendu :

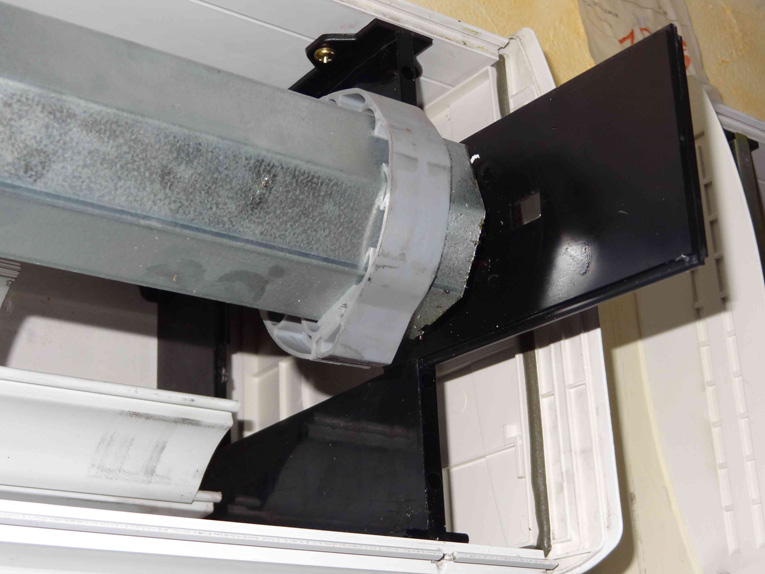

1. Le tiroir de droite du volet roulant Bubendorff est sorti :
2. Le tiroir de gauche est sorti, la manivelle est enlevé du treuil :

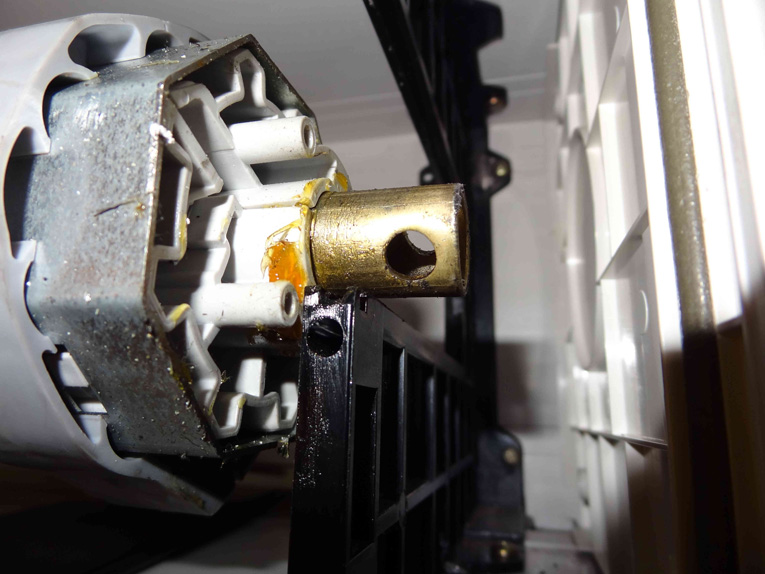

3. L'axe sans goupille hors de son tiroir :

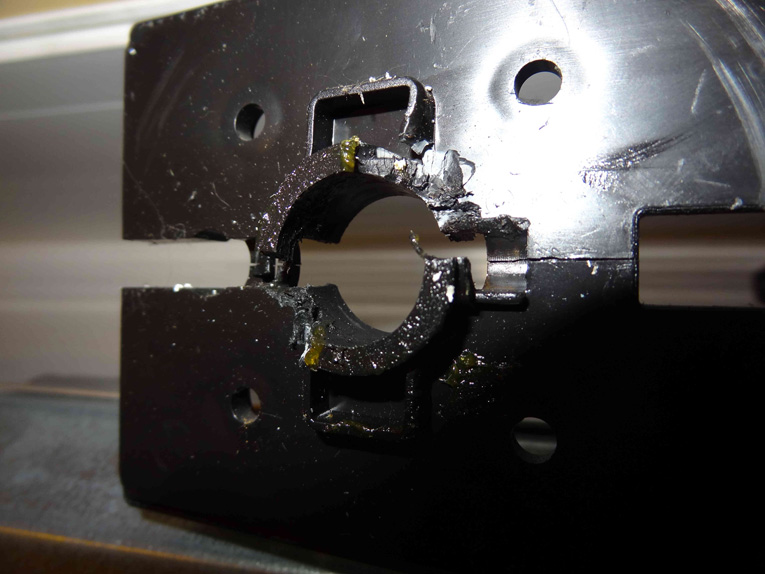

4. L'ancien tiroir détérioré, c'est à cause de cette pièce que le volet roulant Bubendorff était dur à manœuvrer :

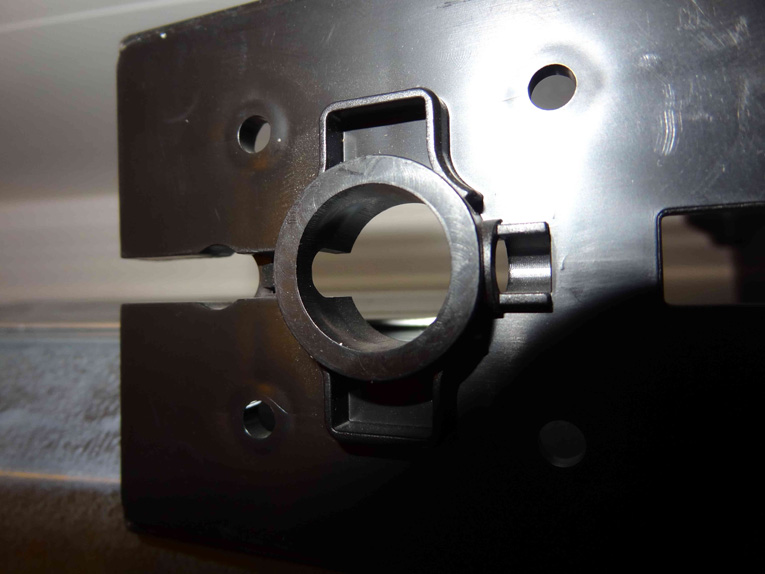

5. Le nouveau tiroir neuf :

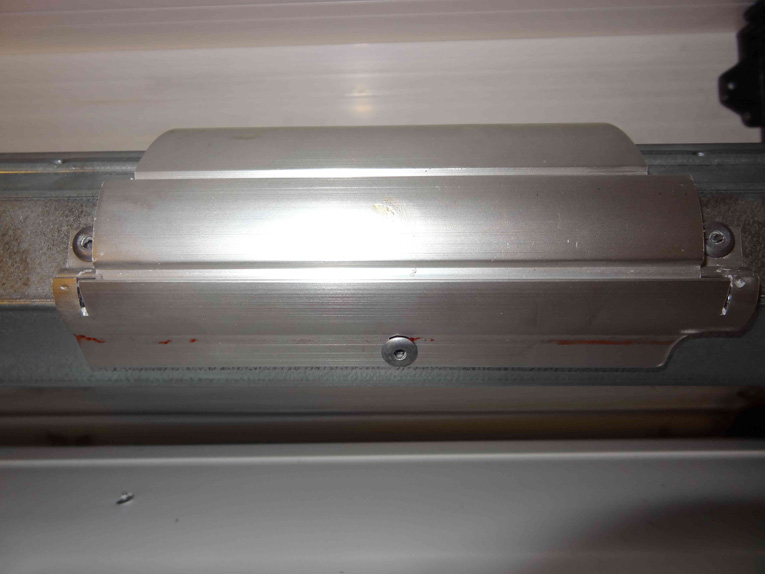

6. Le tablier + ses attaches rivetés au tube d'enroulement (cylindre) :
7. La manivelle remise en place dans le treuil :

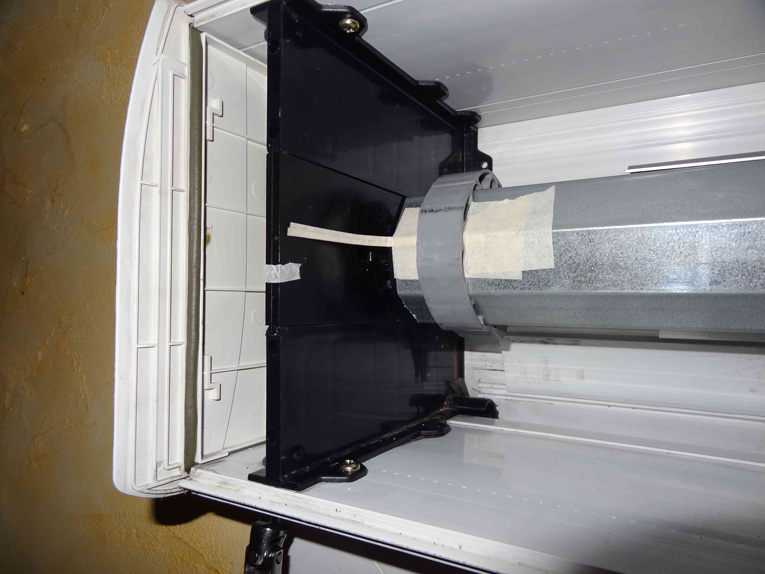

8. Etape du comptage du nombre de tours de l'axe :

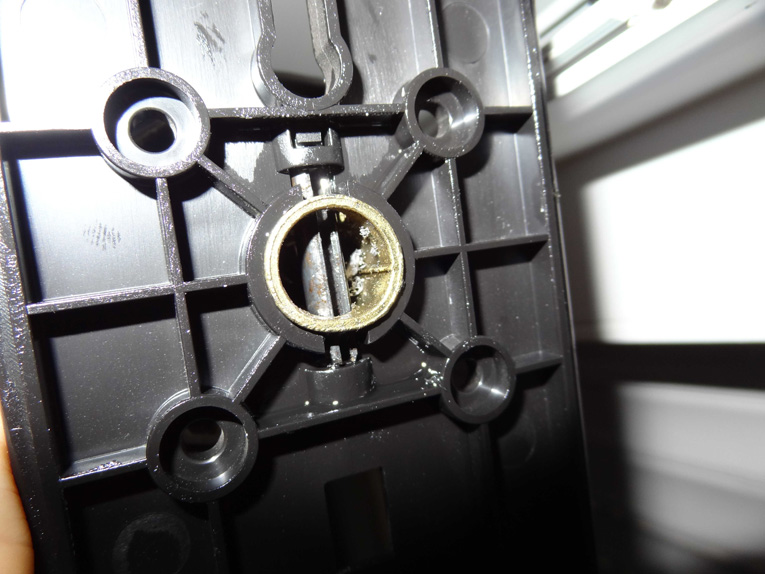

9. Vue de la goupille par la face externe du tiroir :

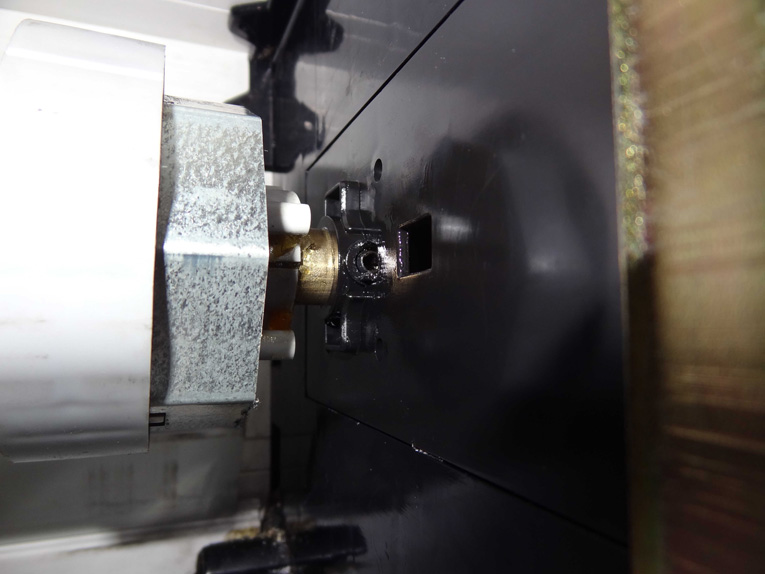

10. Tiroir neuf avec goupille inséré dans son logement :
Voilà, le volet roulant manuel Bubendorff est réparé !!! |
|
|
|
| Pseudo ou mots-clés liés au sujet : ressort de volet roulant | Contact : tmpouchiou40s-at-fre_abc - Posté le : 11-11-2012
Titre : Remontage de Ressort de volet roulant Bubendorff
Bonjour,
Pourriez-vous me ré-préciser l'étape au remontage pour tendre le ressort dans un volet roulant Bubendorff ? car je ne comprends pas trop...
Lorsque j'ai essayé de tendre le ressort sur mon volet, celui-ci s'est cassé ! je pense que je n'ai pas tourné dans le bon sens pour tendre le ressort.
J'ai enfilé le ressort en entier dans le tube, jusqu'au bout en incluant la pièce hexagonale au bout du ressort, je ne pouvais que tourner le tube dans un sens, j'ai fait 10 à 12 tours, j'ai essayé de remonter le volet et là le ressort s'est cassé !
Je pense que je n'ai pas tendu le ressort dans le bon sens, car en effet de la façon dont j'ai tendu le ressort, en remontant le volet je pense que j'ai encore tendu le ressort, mais je ne pouvais que tourner dans ce sens.
Il ne faut peut être pas inclure dans le tube la deuxième partie en plastique qui est au bout du ressort ? et là je pense que je pourrais tendre le ressort dans l'autre sens ?
Du coup, j'ai commandé un autre ressort. Bref, qu'en pensez-vous ? j'attends vos conseils...
D'avance merci.
Bebert. |
|
|
|
| Pseudo ou mots-clés liés au sujet : volet roulant ressort | Contact : bpfv-at-xyz.xx - Posté le : 25-09-2013
Titre : Volet roulant avec ressort : Comment le démonter ou le remonter ?
Salut Bebert,
Ton ressort s'est cassé : la cause la plus probable est que tu as fais tourner le ressort dans le mauvais sens, et là il casse en effet !
Bref, quand on démonte l'axe du volet roulant, il faut défaire les attaches du tablier puis faire tourner l'axe dans le sens de la montée, cela détend le ressort.
Et au remontage de l'axe, c'est l'inverse : il faut tourner à descendre pour retendre le ressort, puis raccrocher le tablier à l'axe d'enroulement avec les attaches-tablier.
Des explications détaillées sont ici : Volet roulant avec ressort : Comment le démonter ou le remonter ?
Bonne journée. |
|
|
|
| Pseudo ou mots-clés liés au sujet : miky | Contact : tmertky.gs-at-caramail_abc - Posté le : 26-07-2016
Titre : Volet roulant Bubendorff (store) : réparation réussie !
Bonjour,
Merci, grâce à vous, j'ai pu réparer tout seul mon volet (store) Bubendorff 251.01 VEM CROSS Bloc N.
Il ne voulait plus se remonter et grâce à vos explications, j'ai pu le dépanner moi-même.
Cordialement,
Yves. |
|
|
|
| Pseudo ou mots-clés liés au sujet : store volet | Contact : tmarezds4s-at-fre_abc - Posté le : 14-06-2017
Titre : Réparation de volet roulant (dit store) Bubendorff à manivelle manuelle
Super tutoriel de réparation !
Merci beaucoup. J'ai réparé mon volet roulant (dit store) Bubendorff à commande manuelle (par une manivelle).
Les explications données ci-avant sont excellente. J'ai économisé la venue d'un réparateur. Cool !
@+
Jean. |
|
|
|
| Pseudo ou mots-clés liés au sujet : terffaj | Contact : tmyvjaffrets-at-gmail_abc - Posté le : 30-03-2019
Titre : Volet roulant Bubendorff : comment ouvrir le coffre ?
Bonjour et merci pour toutes ces infos et ces photos très utiles.
J'aimerais apporter une précision qui pourra aider d'autres personnes.
En effet, l'ouverture du coffre du volet n'est pas des plus simples. Pour cela, il faut arriver à dégager une extrémité (haute ou basse) de la façade pour tirer vigoureusement sur cette façade pour pouvoir la dégager, puis ensuite faire de même pour l'autre glissière (haute ou basse selon par laquelle on a commencé).
Pour remettre tout ceci en place, il faudra taper "vigoureusement" sur cette façade pour la remettre en place dans les glissières (haute et basse). Voilà...
Merci encore et bon courage. |
|
|
|
| Pseudo ou mots-clés liés au sujet : store volet | Contact : tmbubus-at-net_abc - Posté le : 05-05-2019
Titre : Volet roulant (store) Bubendorff manuel : cherche référence des rails
Bonsoir,
Je n'arrive pas à trouver les références des rails métalliques présents sur les tiroirs et qui semble les bloquer (visible sur votre première photo). Si quelqu'un connait la référence de cette pièce détachée Bubendorff ?
Merci, Yoann. |
|
|
|
