fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Comment changer une lyre cassée de volet roulant manuel ? »

Contact : tmpierricklallemands-at-hotmail_abc - Posté le : 10-03-2012
Titre : Comment changer une lyre cassée de volet roulant manuel ?

Bonjour,

Depuis quelques temps mon volet roulant forçait un peu lors de la descente et la remontée, j'ai d'ailleurs déjà changer la rotule de la manivelle.
Mais aujourd'hui une autre pièce a cassé, il s'agit de la lyre (d'après mes investigations).

J'aimerai avoir plusieurs renseignements sur le sujet.

En effet, je me demande si c'est la lyre qui faisait forcer le mécanisme, en faite, il tournait bien 1/2 tour puis il fallait faire 1/4 de tour en arrière pour pour pouvoir refaire un 1/2 tour en avant. Je ne pense pas que ce soit la lyre exclusivement qui soit la cause du problème et j'aimerais savoir si cela peut provenir d'autre part.

J'aimerais aussi savoir comment je peux m'y prendre pour démonter la lyre du volet roulant sans forcement démonter toutes les fixations du volet ? Comment faire pour la changer ?

Merci pour les réponses que vous pourrez me fournir.

Pierrick.
PS : des photos arrivent...
icon arrow next suivant LES REPONSES, CI-DESSOUS :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Couple conique
Contact : bpfv-at-xyz.xx - Posté le : 10-03-2012
Titre : Photos de votre volet roulant : lyre couple conique

Photos bien reçues :

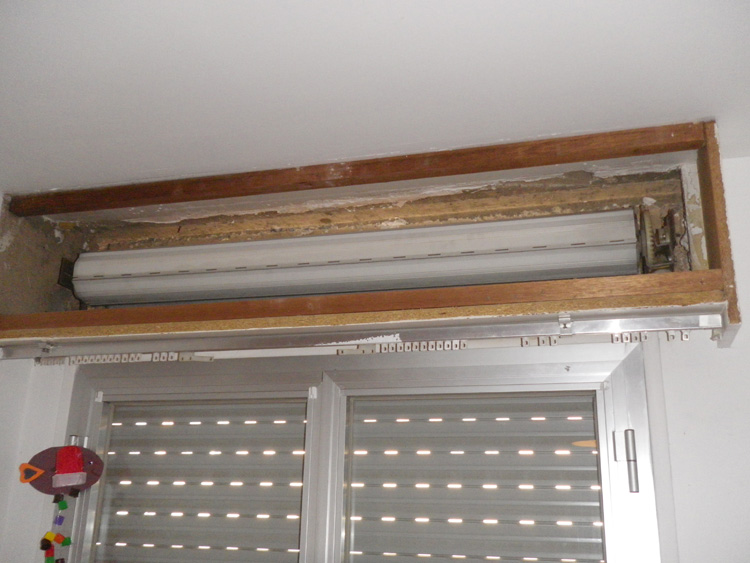

Store double pente coffre

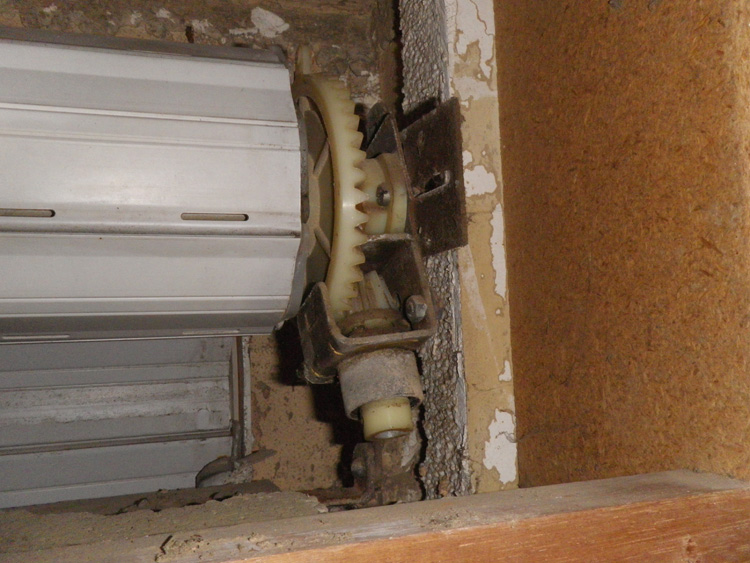

couple conique de volet roulant

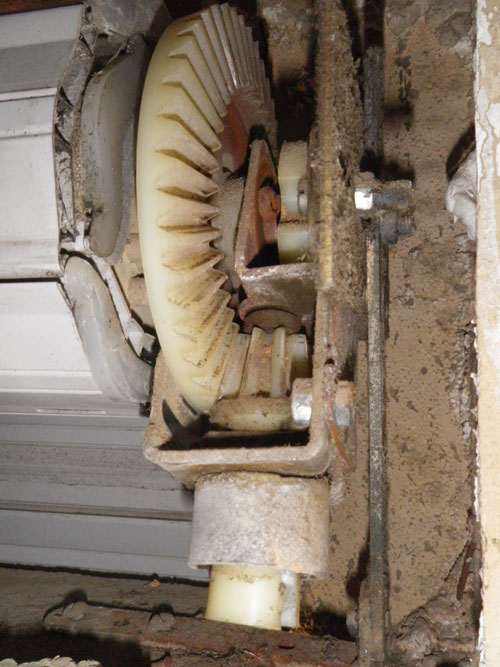

treuil lyre de volet roulant manuel

Sortie de lyre couple conique de volet roulant

bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : aide pour réparation
Contact : tmbdas94s-at-yaho_abc - Posté le : 10-03-2012
Titre : Comment remplacer une lyre cassée de volet roulant manuel

Bonjour,

Assez simple : votre volet roulant doit être de marque Perichou avec une lire de marque ZF.
Mais ce modèle-là ne ce fait plus, il est remplacer par un modèle plus récent.
Mais attention il faut remplacer la lire, la couronne, l'embout et le support embout... tout ça !

Cordialement,
Denis.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : problème volet roulant
Contact : tmsuperginseng2000s-at-hotmail_abc - Posté le : 03-04-2012
Titre : RE: Comment changer une lyre cassée de volet roulant manuel

Je suis exactement dans le même cas, ce petit bout de plastique a été cassé en 3 chez moi.
J'imagine qu'il faut démonter tout le store pour retirer la lyre et la changer?

Si je fais intervenir quelqu'un (et qui?) combien ce genre de réparation pourrait il coûter?
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Réparation volet roulant manuel
Contact : tmleveuzous-at-fre_abc - Posté le : 11-08-2012
Titre : RE: Comment changer une lyre cassée de volet roulant manuel

Bonjour,

Il y a quelques jours, j'ai eu le même problème.
Voici ce que j'ai fait : j'ai replacé les parties plastiques ensemble et les ai enfermées dans un Serflex métallique, puis j'ai vissé le tout.
Puis, j'ai replacé le carré dedans et surtout graissé les dents et le mécanisme.
Ca remarche nickel !

Je vous envoie des photos de ma réparation, si ça peut vous aider...

@++
Leveuzou.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Photos réparation
Contact : bpfv-at-xyz.xx - Posté le : 12-08-2012
Titre : Dépannage, bricolage, réparation de volet roulant manuel à manivelle

Bonjour Leveuzou, merci pour vos photos !

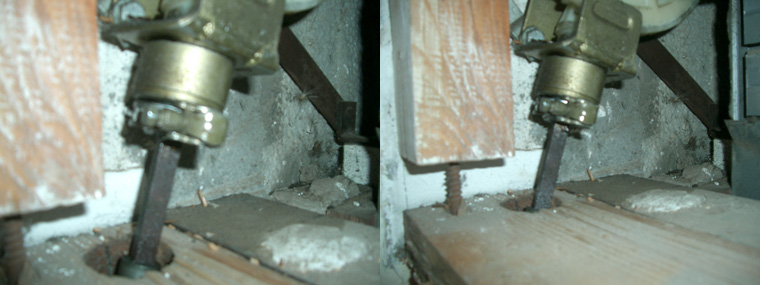

Réparation de volet roulant manuel

Volet roulant : lyre couple conique engrenage treuil

bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet roulant en panne
Contact : bpfv-at-xyz.xx - Posté le : 26-09-2013
Titre : Manuel pour réparation de vieux volet roulant tradi à commande manuelle

Pour info, voici des réparations complètes de lyre + couronne dentée ou de treuil :

Volet roulant tradi : changer le treuil
Volet roulant avec ressort : Comment le démonter et le réparer ?
Réparer une lyre couple conique de volet roulant avec ressort dans l'axe
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet roulant en panne
Contact : tmmailtemporaire86596s-at-temp_abc - Posté le : 26-09-2013
Titre : Réparation de lyre endommagée de volet roulant

Merci Leveuzou pour ton astuce !!

J'ai fait comme toi, j'ai mis un Serflex sur la lyre qui était fêlée et ça tient bien !
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Panne volet roulant
Contact : bpfv-at-xyz.xx - Posté le : 20-02-2014
Titre : Volet roulant manuel : liste de pannes et problèmes résolus

Salut à tous,

Pour information, j'ai créé un grand guide qui liste toutes les pannes possibles sur volet roulant manuel :
flèche Volet roulant manuel : pannes et problèmes résolus

Si cela peut aider d'autres internautes... bonne réparation à vous !
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : lyre cassée
Contact : tmserzrues-at-yaho_abc - Posté le : 11-01-2016
Titre : Comment remplacer une lyre cassée de volet roulant manuel ?

Bonjour,

Merci à ce forum et aux intervenants.
J'ai changé ma lyre de volet roulant, référence achetée en remplacement "DET07110".
Coût de la lyre = 16 euros, 1 heure de boulot.
J'ai économisé un dépanneur qui m'aurait facturé cette réparation au moins 200 euros.
Ce forum est une mine d'or et un générateur d'économie.

Bonne journée.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet en panne
Contact : tmjerezazs-at-gmail_abc - Posté le : 21-05-2018
Titre : Réparation et dépannage réussie de volet roulant rideau metallique

Bonjour et merci pour toutes vos explications.

Grâce à vous, j'ai pu réparer mon volet roulant (rideau métallique) à commande manuelle par manivelle. J'avais à peu près le même système que celui en photo sur cette page, à peu de chose près.

Super ce forum !
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet réparé
Contact : tmguigui589s-at-voil_abc - Posté le : 19-10-2019
Titre : Réparation de volet roulant manuel avec couple lyre pignon couronne

Bonjour,

Je possède un vieux volet roulant manuel équipé d'un treuil de type couple conique ! J'ai reussi à le réparer et je voulais vous en faire part.
En fait, mon problème était que l'axe de sortie du mécanisme (lyre y comprise) était "descendu". La lyre était toujours fixé sur l'axe mais désormais "désolidarisé" du pignon. Du coup, impossible de monter ou de descendre le volet, la manivelle de commande tournait dans le vide, le pignon n'entrainait plus la grande courronne.
Le bout supérieur de l'axe (lorsque complètement sorti du pignon) est lisse, comme une tige coupée, sans pas de vis ou autre moyen qui pourrait le fixer à la partie supérieure du pignon...
J'ai alors pensé que la lyre était cassée à cause d'un rupture de soudure au support.
J'ai cherché alors un moyen de remettre en place la lyre et de la fixer à nouveau au support du pignon, mais pas réussi.
Du coup, après avoir sorti complétement l'axe, et je me suis rendu compte qu'il y avait un trou, bouché par des restes métalliques.
En fait, il manquait une goupille à cet endroit ! l'usure avait bouffé l'ancienne goupille et bouché le trou par des restes métalliques.
Le boulot a consisté à remettre une goupille en place à cet endroit. Ce fut compliqué à remplacer, tellement l'espace de travail était étroit.
Il a fallu accéder aux deux côtés du volet roulant (intérieur/extérieur), arriver à retrouver le trou de passage pour l'axe de sortie puis de passer la goupille d'un côté et l'écarter de l'autre... coût de l'opération 0.50€ seulement.
Entre temps, j'avais téléphoné à un storiste qui ne m'a pas proposé de réparation mais un axe motorisé neuf pour 690 euros.
Bref, j'ai fait de bonne économie en réparant moi-même mon vieux volet roulant.
Je conserve donc mon système actuel, au pire je remets une nouvelle goupille dans 20 ans ;-)

J'envoie 2 photos à l'administrateur pour qu'il les poste sur cette page et que vous compreniez mieux. L'une des photos, je l'ai prise sur cette page et tourné dans l'autre sens + du texte descriptif, cela correspond parfaitement à ma configuration de volet avec couple conique à droite.
Merci à ce forum en tout cas pour les bonnes informations qu'il donne.
@+
Gui.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet réparé
Contact : bpfv-at-xyz.xx - Posté le : 20-10-2019
Titre : Problème sur une lyre de volet roulant, voici des photos...

Bonjour Gui,

Bravo pour votre réparation et merci pour vos photos, les voici ci-dessous :

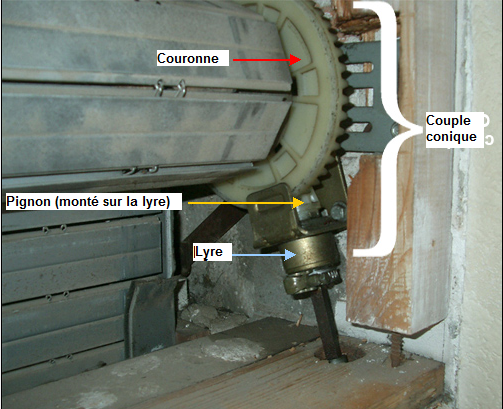

Volet roulant : mécanisme mécanique de couple conique

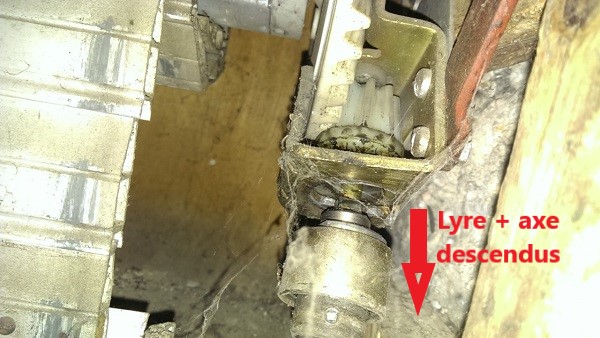

Volet roulant : lyre pignon goupille

Bonne journée. Sacrée goupille quand même ! :-)
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet en panne
Contact : tmtempomail23689s-at-sf_abc - Posté le : 19-10-2020
Titre : Besoin d'aide pour réparation de lyre et roue dentée de volet

Bonjour,

Ce forum est plein d'infos intéressantes, merci à tous les participants.
J'ai moi-même cassé la lyre et la roue dentée (un vieux modèle Zurfluh Feller 264LA) et je m'attèle donc à réparer.
J'ai trouvé une pièce de rechange identique donc je n'ai plus qu'à tout réinstaller, mais je n'ai pas encore compris comment gérer correctement les positions relatives entre :
- La lyre et la roue dentée.
- La roue dentée et l'axe (fixation crabot).

Ce que j'ai compris:
- La lyre a une butée permettant de faire 9 tours avec la roue, qui elle-même a une fin de course de descente.
- Le ressort du volet (axe d'enroulement) permet d'alléger le volet, et doit donc être tendu en position basse.

Mes questions:
- Il faut à priori remonter l'axe sans tension (donc en position haute!?), mais est-ce que le ressort acceptera de prendre 9 tours, ou faut-il qu'en position haute le ressort soit également légèrement tendu ?

Merci d'avance pour vos réponses.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Gachon1981
Contact : tmgachon1981s-at-gmail_abc - Posté le : 11-11-2020
Titre : RE: Comment changer une lyre cassée de volet roulant manuel ?

Bonjour à tous j'ai un souci avec un volet roulant mécanique je viens de trouver cette pièce qui se baladait dans le coffre et du coup là manivelle tourne dans le vide et le volet est bloqué
Quelqu'un pourrait me conseiller
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Etian
Contact : tmetians-at-neu_abc - Posté le : 04-04-2021
Titre : RE: Comment changer une lyre cassée de volet roulant manuel ?

Bonjour à tous et bravo pour ce forum. J'ai démonté un store intérieur dont le couple conique patine dans la semoule. La lyre est en fonte avec un couple conique en acier qui ne semble pas abimé mais dont l'axe a du jeu.

pensez vous que cette pièce est démontable ?
