Titre : Installation d’une prise électrique extérieur et alimentation de store
Bonjour,
Ma problématique : comment installer une prise électrique extérieure ?
J'ai sur ma terrasse un store banne à commande manuelle (à la main avec une manivelle) et j'ai le projet de le motoriser (poser un moteur électrique dedans commandé par une télécommande).
Le problème est que je n'ai vraiment aucune prise de courant à l'extérieur pour l'alimenter.
La prise la plus proche se trouve au niveau de mon salon à l'intérieur de chez moi, à au moins 5 mètres.
Comment faire pour tirer un câble à l'autre bout de la pièce...?
Comment puis-je créer une prise extérieure ? une alimentation vers l'extérieur ?
Cordialement,
Claude. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Aide pour tirer une ligne | Contact : tmantonio-449s-at-voil_abc - Posté le : 10-01-2009
Titre : Installation électrique de moteur de store banne de terrasse
Bonjour Claude,
Oui si vous voulez installer une motorisation de store banne extérieur (ou autres, pergola...), il n'y a pas le choix il faut amener une source d'alimentation.
Il existe 3 solutions :
1.) Tirer un câble jusqu'à la prise électrique intérieure la plus proche. On peut alors faire sortir le câble à hauteur de store, ou en bas pour le faire remonter par l'extérieur dans une gaine.
2.) Se raccorder dans les combles. Par exemple, on peut faire sortir le câble par les caches-moineaux.
3.) Tirer un câble jusqu'au tableau électrique (mais bien souvent en rénovation, c'est trop loin donc on se contente de se raccorder dans les combles ou sur une prise).
Ensuite, vous branchez votre moteur directement via une boite de raccordement d'extérieur, pas besoin de créer une prise extérieure en plus.
=> Donc, pour se raccorder sur une prise intérieure par exemple :
Déjà, il faut acheter dans un magasin de bricolage, de la goulotte/moulure d'intérieur, du tube rigide pour passer dans le mur, de la gaine, un boitier étanche pour l'extérieur, et du câble domestique 3 conducteurs (phase, neutre, terre) de section 1.5mm².
Il faut ensuite démonter la prise électrique intérieure et raccorder votre câble sur cette dernière (les fils de couleur raccordés aux bornes appropriées). S'il y a déjà plusieurs appareils de connectés sur cette prise, il faut en choisir une autre pour ne pas surcharger la ligne. En effet, si tous les appareils reliés sur cette prise fonctionnent en même temps, cela risquerait de disjoncter (surcharge).
Ensuite, il faut fixer la petite goulotte tout le long des plinthes en bas et faire passer le câble dedans. Avant cela, déterminez le parcours le plus sécurisé et le plus esthétique pour mener votre câble vers votre terrasse extérieure.
Une fois que la ligne est tirée jusqu'au mur, il faut percer dans le mur pour amener le câble à l'extérieur. Avant de percer le trou nécessaire pour faire passer le câble, assurez-vous qu’aucun tuyau ou fil électrique ne fait obstacle derrière ou dans le mur.
Attention, il ne faut surtout pas percer dans les profils de la fenêtre pour faire passer le câble.
Enfin, une fois le câble amené dehors au niveau de votre store, il faut bien le protéger de la pluie avec des boitiers de raccordements étanches (IP 44 au moins) dédiés pour l'extérieur.
Une fois la source d'alimentation amenée à l'extérieur sur votre terrasse, la motorisation de store peut désormais être installée...
Si une section de câble moteur dépasse à l'extérieur, il lui faire faire un boucle vers le bas (dit "goutte d'eau") ou la faire passer dans une goulotte/gaine spéciale pour l'extérieur.
Un dernier conseil important qui me semble logique : il faut bien sûr couper le courant avant toute intervention sur votre installation !
Cordialement,
Antonio. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Prise electrique | Contact : bpfv-at-xyz.xx - Posté le : 14-10-2009
Titre : Comment faire : installation d’une prise électrique extérieure en terrasse, balcon
Oui, les conseils d'Antonio sont justes. Si je peux compléter un peu...
 Pour ceux qui veulent installer une prise électrique à l'extérieur :
 Rappel et avertissement :
En matière d’électricité, vous prenez vos responsabilités ! Les conseils de bricolage sont donnés à titre informatif.
Sachez qu'il faut être un bricoleur compétent et averti pour faire ce genre de travaux. En effet, ne s'improvise pas électricien qui veut. Dans l'électricité domestique, il y a des normes, il y a des risques de chocs électriques, il y a des façons de faire...
Si vous n'êtes pas qualifié, il faut faire faire le tirage de la ligne par un artisan électricien ou bien par l'installateur de la motorisation de store d'extérieur.
De même, avant de tirer une ligne supplémentaire à partir d'une prise, il faut qu'initialement l'installation soit aux normes de sécurité (mise à la terre conforme, nombre de disjoncteur modulaire et différentiel suffisant, bon calibrage de ces derniers, bonne section de câble ; le tout gainé, encastré ou protégé).
Bref, l'avertissement donné, voici des informations complémentaires :
Pour alimenter un moteur de store/pergola extérieur, la solution la plus simple et la moins coûteuse consiste en effet à passer un câble d’une prise intérieure jusqu’à l’extérieur, ou bien de se raccorder dans les combles.
Mais attention, il y a certaines conditions à respecter :
Pour être conforme aux normes électriques, il faut vérifier si le circuit de protection est correct (disjoncteur modulaire 16A pour 5 prises maximum). Ces derniers protègent le matériel.
Le tableau électrique doit avoir suffisamment de disjoncteur différentiel (au moins un en tête et un pour la salle d’eau). Ces derniers protègent les personnes.
Pour un raccordement vers l’extérieur c'est aussi important que pour la salle d'eau. Il faut un disjoncteur différentiel de sensibilité 30 mA pour cette ligne, pour être conforme aux normes.
La prise ou la ligne sur laquelle sera fait le raccordement doit être obligatoirement mise à la terre, comme toute l'installation d'ailleurs. Sans le fils de terre (jaune/vert), le différentiel ne fonctionnera pas.
A l'intérieur, ne faites pas passer le câble sur le sol ou sous la moquette, n'enroulez pas le câble autour de crochets ou autres objets. En fait, tout doit être cacher et protéger dans la petite goulotte/gaine en plastique fixée juste au dessus des plinthes ou dans les combles.
Par ailleurs, ne faites pas passer le câble dans une conduite de chauffage ou directement en contact avec une source de chauffage, et mettez les câbles toujours sous gaine/goulotte.
Dans la traversée du mur, il faut mettre un morceau de tube rigide (pas d'encastrement direct de câble, et encore moins de fils…).
A l'extérieur, il faut installer une boite de raccordement étanche (rond ou carré).
Pour ceux qui veulent installer une prise extérieure, choisir un modèle étanche aussi (vérifier l'indice de protection). Elle sera posée en encastrée ou en saillie. Petit conseil pour une pose encastrée (plus esthétique) : il faut faire le trou au marteau et burin : ou mieux, avec une scie-cloche pour béton.
Pour le scellement, ou pour bloquer les gaines et boîtiers de prises, on peut utiliser de la mousse de polyuréthane en bombe (attention en manipulant cela).
Le branchement se fait ensuite en parallèle. C’est une simple dérivation phase, neutre et terre.
Enfin, une fois que tout est raccordé, tu peux remettre le courant et vérifier que tout marche bien.
|
|
|
|
| Pseudo ou mots-clés liés au sujet : Prise électrique pour l'extérieur | Contact : tmprato4123s-at-hotmai_abc - Posté le : 08-07-2011
Titre : Installer une prise électrique extérieur, ou amener une alimentation pour le moteur
Bonjour, j'ai 4 questions complémentaires :
1. Je me demandais s'il était possible de raccorder son moteur de store sur un circuit d'éclairage ?
2. On m'a dit que le câble d'alimentation du moteur devait formé une boucle de type "goutte d'eau", est-ce vraiment nécessaire ?
3. A part ça, si je veux installer une prise extérieure, à quelle hauteur faut-elle l'installer ?
4. Si je veux juste amener un câble d'alimentation pour le moteur de store, à quelle hauteur faut-il percer au mur ?
5. Enfin, avez-vous le tableau des indices de protection (IP et IK) pour le matériel électrique ?
Merci d'avance à tous !!
Prato. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Alimentation électrique | Contact : bpfv-at-xyz.xx - Posté le : 09-07-2011
Titre : Pose de prise électrique extérieure, et branchement de store banne terrasse
Salut Prato,
Pour raccorder le moteur, il faut se repiquer sur une ligne de prise de courant, et non un circuit d'éclairage.

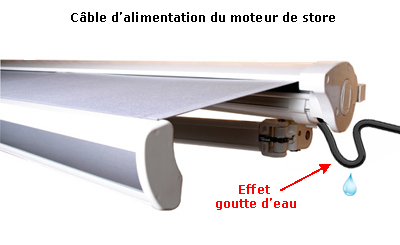

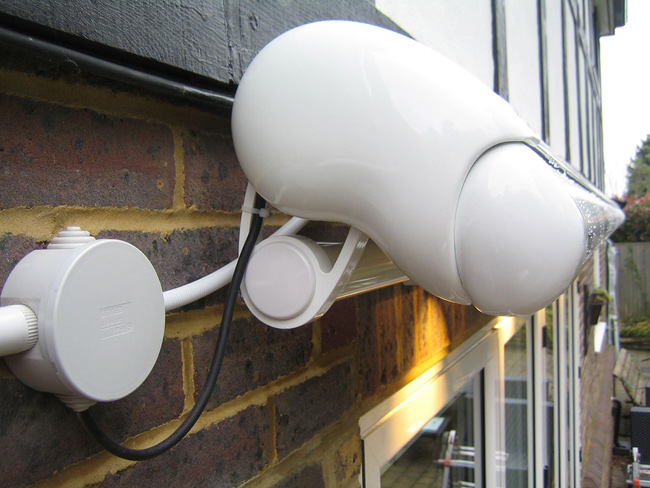

Pour l'effet goutte d'eau, oui c'est important de le faire. En fait, le but est que l'eau qui coule sur les câbles (quand il pleut) ne doit pas atterrir sur l'entrée moteur ni dans le coffre du store. Donc, mettre la boite de dérivation (étanche) plus basse que l'entrée câble et faire une boucle vers le bas.

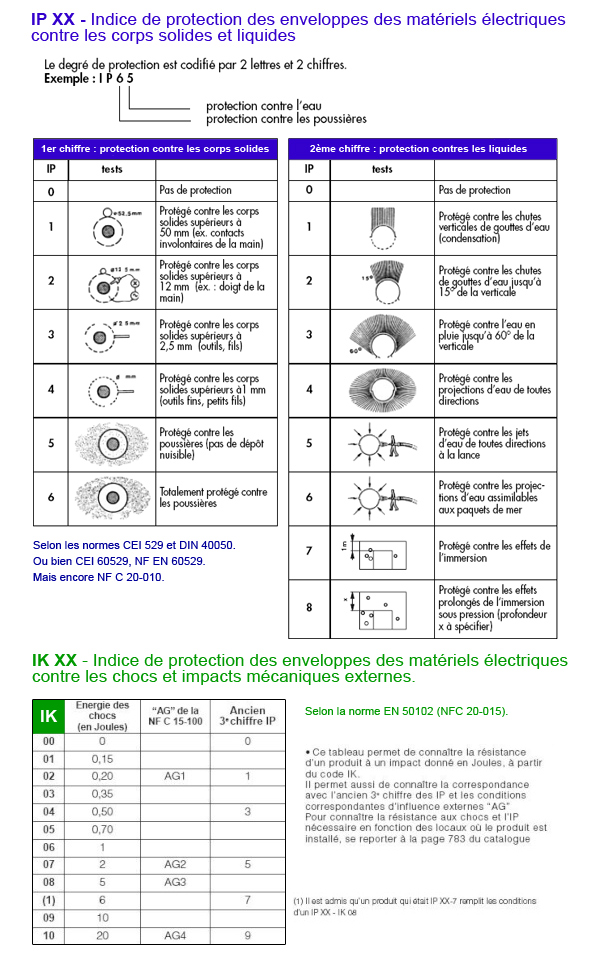

Tableaux des indices de protection des matériels électriques :
Pour la pose d'une prise d'extérieur pour terrasse, balcon... :
J'ai une documentation technique, il est marqué : "A l'extérieur : les prises doivent être placées à 1 mètre du sol et de protection IP25 au minimum." Vérifiez de votre coté les textes de normes.
Je pense que c'est à 1 m du sol car c'est une sécurité pour que la prise ne soit pas trop basse dans le cas où l'eau remonterait du sol par infiltration, cela n'atteindra alors pas la prise. Ou encore, en cas d'inondation d'une terrasse, la prise sera protégée à 1 m du sol de la montée des eaux ?
Pour l'IP 25, le second chiffre 5 est logique. Cela signifie que la prise est protégée contre les jets d'eau à la lance dans toutes les directions, c'est parfait pour l'extérieur. Techniquement, l'étanchéité d'une prise d'extérieure est assurée par la présence d'un joint intégré et d'un clapet de fermeture par dessus l'entrée de prise. Et certaines prises d'extérieur ont des joints mousses supplémentaires pour davantage de protection...
Hauteur pour percer dans le mur pour faire passer le câble d'alimentation du moteur :
Tout dépend de la hauteur de pose du store banne définie avec le client. Généralement le client ne souhaite ni voir de fil ni de goulotte apparente.
Dans ce cas, on perce non loin de la sortie moteur avec une mèche d’environ 30 voire 50 cm de long. On passe le câble et sa gaine en formant une boucle au niveau moteur (ce que l'on appelle la goutte d’eau).
Il est impossible de vous donner une mesure exacte de l'endroit où il faut percer afin de passer l'alimentation. Encore une fois tout dépend de la configuration, en fait c'est une question de logique, de commodité et d'esthétisme.
Voir un article intéressant : Hauteur de pose d'un store banne extérieur
Parfois, on peut prendre l'électricité dans les combles sur une maison de plein-pied. Dans ce cas, descendre une petite goulotte étanche jusqu'au moteur du store. Toujours essayer d'être le plus discret et esthétique possible sur le mur, donc allez au plus court.
Concernant les précautions à prendre : s'assurer qu il n'y ait pas de chemin de câbles, de tuyaux... (mais parfois, il est trop tard… on s'aperçoit desfois de cela une fois le trou percé, gloupsss :-). |
|
|
|
| Pseudo ou mots-clés liés au sujet : Tirage de ligne | Contact : tmgilbertego.354s-at-hotmail_abc - Posté le : 08-11-2013
Titre : Branchement de store banne : sur une prise ou dans les combles ?
Bonjour,
Nous avons fait deux devis pour poser un store banne sur notre terrasse.
Malheureusement, il n'y a pas de prise de courant extérieure sur laquelle se raccorder.
-> Le 1er professionnel qui est venu sur place nous a donc proposé :
1.) Soit de se raccorder à la prise intérieure la plus proche dans le salon.
Pour aller jusqu'à cette prise, le câble pourra longé le mur de la façade dans une goulotte extérieure, ou bien longer le mur du coté intérieur dans une petite goulotte intérieure au niveau des plinthes. Quelle solution est la mieux ? Et est-ce aux normes ?
2.) Soit de prendre l'alimentation électrique dans les combles. Cette solution nous séduit nettement plus mais est-elle vraiment réalisable en respectant les normes électriques ? Notre maison est de plein-pied avec des tuiles en toiture, construite en 2010.
Ce storiste nous a dit qu'il faisait ces techniques depuis 20 ans et que ça marchait très bien, et que tout le monde fait comme cela dans le métier.
-> Le second professionnel nous a proposé :
3.) De tirer une ligne électrique jusqu'au tableau et de rajouter un disjoncteur 16A. Cette solution est la plus coûteuse et nécessite un long passage de câble disgracieux, mais c'est le plus aux normes apparemment. Est-ce vraiment nécessaire selon vous ?
Merci d'avance.
Gilbert. |
|
|
|
| Pseudo ou mots-clés liés au sujet : branchement de store | Contact : bpfv-at-xyz.xx - Posté le : 22-11-2013
Titre : Comment raccorder et brancher un store banne extérieur en terrasse
La norme pour le raccordement d'un store banne :
La norme NF C 15-100 (consultable sur internet) est à la base de toute installation électrique domestique, elle est très stricte pour un obtenir un maximum de sécurité (du matériel et des personnes).

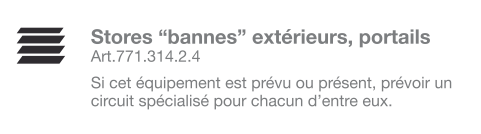

La norme dit que pour tout équipement extérieur (store banne, portail, piscine), il faut prévoir un circuit spécialisé pour chacun d'entre eux, donc une ligne électrique spécifique pour chacun d'entre eux. Voir art. 771.314.2.4 de la norme.
Autrement dit, pour respecter les recommandations de la norme, un store banne doit avoir sa ligne électrique à part entière avec son disjoncteur modulaire de 10 ou 16 A (selon le moteur) au tableau. C'est donc l'idéal à faire !
Maintenant dans la réalité, le store banne est bien souvent posé bien après que le logement soit construit et il n'a pas toujours été prévu d'alimentation dédiée. Du coup, on se repique soit sur une prise intérieure existante, soit dans les combles sur une boite d'alimentation. Ce n'est pas 100% aux normes mais cela ne pose pas de souci car la consommation électrique d'un moteur de store est faible et ne dure qu'une trentaine de secondes ! Juste le temps d'ouvrir ou de fermer le store !
Et dans un cas extrême de défaut de masse moteur, les risques de contact direct ou indirect sont minimes, et de toute façon l'utilisateur est protégé par le différentiel en amont. Mais pour plus de confort/sécurité, la norme préfère recommander un circuit + disjoncteur dédié car c'est en extérieur.
Pour raccorder l'alimentation du moteur sur une prise intérieure :
Si c'est fait correctement, oui cela ne pose pas de problème. Ce n'est pas 100% aux normes (comme expliqué ci-avant) mais tout le monde fait comme ça et je n'ai jamais entendu de problème quelconque si le branchement est fait en protégeant bien le repiquage de la ligne.
Pour un habitat avec une installation électrique récente et aux normes, il y a tellement de protection modulaire et différentiel qu'on peut brancher son store banne sans problème via une prise intérieure. Beaucoup d'électriciens font comme ça, ne vous inquiétez pas. L'important est que ça soit fait par un pro qui sait bien travailler, protéger le raccordement et évaluer le circuit le plus sûr.
Pour le choix de tirer le câble par l'intérieur ou par l'extérieur, je vous conseille par l'intérieur.
En effet, une goulotte/passe câble à l'extérieur est vulgaire en façade, alors qu'une petite moulure à l'intérieur est plus discrète.
Pour être aux normes avec une goulotte extérieure, il faut que la goulotte ait un indice de protection (IP) élevé pour résister à la pluie, au soleil, aux intempéries, etc... De ce fait, elle sera plus grosse, vulgaire et dénaturera votre façade.
Donc, mieux vaut opter pour une petite goulotte d’intérieur (même si venez juste de refaire votre intérieur). Il existe des passe-câbles designs et décoratifs, par exemple des moulures décoratives spécial "Home Cinema", il y a des trucs très sympas en aluminium.
Pour un repiquage de l'alimentation du moteur sous les combles :
Même chose que précédemment : si c'est fait correctement, oui cela ne pose pas de souci. Ce n'est pas 100% aux normes en vigueur quand on lit les textes mais beaucoup d'installateurs font ça.
Beaucoup électriciens disent qu'en gainant les câbles, et en utilisant une boite de dérivation étanche + presse-étoupe étanche, on respecte la norme d'une autre façon. Cela dit, c'est courant de relier son store banne dans les combles quand on peut.
En tout cas, c'est la solution la plus esthétique ! En général on trouve toujours (ou presque) une boite d'alimentation sur laquelle se raccorder dans les combles. Attention à ne pas se prendre sur les chauffages (ou se renseigner avant s'ils sont commandés ou pas ?) et ne pas se reprendre sur une ligne d'éclairage. L'idéal étant de se raccorder sur un circuit prise électrique.
Mes préconisations :
Bien sûr, je vous conseille de respecter la norme à la lettre et de créer un circuit spécialisé pour votre store banne. Maintenant, sachez que d'autres solutions existent et que c'est courant.
En fait, le plus important ce n'est pas forcément la solution de raccordement choisie, c'est surtout le fait que ça soit fait par un bon artisan électricien. Quand c'est fait par un bon pro, on est toujours tranquille et sûr du résultat. |
|
|
|
| Pseudo ou mots-clés liés au sujet : prise électrique | Contact : tmmerzzls-at-neu_abc - Posté le : 23-10-2017
Titre : Installation de prise de courant extérieur pour une terrasse
Bonjour,
Juste merci pour ces bons conseils. Ils m'ont bien servi pour installer une prise extérieure pour ma terrasse.
Super ce forum ! |
|
|
|
