| |  SUJET INITIAL OUVERT : « Comment démonter un volet roulant et sortir le moteur ? » |
|---|
Contact : tmeez.edzs-at-fre_abc - Posté le : 13-12-2009
Titre : Comment démonter un volet roulant et sortir le moteur ?
Bonsoir,
Sur ma baie vitrée, j'ai un volet roulant équipé d'un moteur Somfy.
Le moteur est défaillant, j'aimerais donc démonter mon volet roulant et accéder au moteur.
Si je peux bricoler le moteur et le réparer, pourquoi pas. J'ai lu en réparation qu'on pouvait changer le condensateur dans le moteur.
Si ça marche pas, je changerais le moteur en entier.
J'ai vu qu'un moteur est à l'intérieur du tube d'enroulement du volet roulant, dans le coffre du volet roulant.
Comment puis-je démonter ce moteur ?
Après avoir ouvert le caisson, j'ai essayé mais je ne peux pas le sortir car l'ensemble tube-moteur est plus large que l'espace d'encastrement (2 mètres).
Merci de vos réponses. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Démonter volet roulant | Contact : tmcedricdecreis-at-aol_abc - Posté le : 20-12-2009
Titre : Comment sortir et démonter le moteur d’un volet roulant ?
Dans votre cas, vous avez très certainement à l'opposé de la tête moteur, un embout télescopique qu'il suffit de desserrer.
Vous enlevez la goupille qui l'empêche de relever. Puis, vous défaites le clip de la tête moteur et l'axe d'enroulement devrait se défaire... il vous reste plus qu'à sortir le moteur qui est dans le tube.
Attention, la roue moteur peut être rivetée ou bien vissée à l'axe d'enroulement. A dériveter ou à dévisser dans ce cas. Sinon vous n'arriverez pas à sortir le moteur. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Aide Volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 02-03-2012
Titre : Dépannage : Comment démonter un volet roulant et sortir le moteur ?
Préambule :
Il existe beaucoup de mécanique différente de volet roulant : beaucoup de forme différente de tube d'enroulement, beaucoup de flasques différentes, beaucoup d'attaches tabliers différentes… mais globalement c'est toujours la même chose.
En effet, on a toujours un axe d'enroulement sur lequel s'enroule le tablier, le tablier est lié à l'axe (tube) avec des attaches tablier, le moteur est dans le tube d'enroulement, le tablier coulisse sur les cotés dans des glissières… bref, c'est toujours comme ça un volet roulant électrique.
Sur les photos ci-après, il s'agit d'un volet roulant en pvc, avec des attaches tabliers en inox fixées dans les fentes du tube, la motorisation est une Somfy Système Roller Drive.
Schéma et rappel de vocabulaire sur les volets roulants :
Début du tutoriel : comment démonter votre volet roulant électrique et accéder au moteur ?
 1.1) Ouvrir le coffre du volet roulant.
Il faut ouvrir le coffre (caisson) du volet roulant. Pour cela, il y a bien souvent une encoche sur le bas ou sur le coté du caisson, il faut y introduire un tournevis plat et forcer un peu pour pouvoir l'ouvrir. C'est juste la face avant du caisson qu'il faut dé-clipser, et non pas le coffre en entier.
D'autres infos : Comment ouvrir un volet roulant ?
1.2) Accéder au tube d'enroulement (qui contient le moteur).
Pour cela, il faut déjà descendre le tablier en bas.
Si votre moteur peut être actionné, même mou, appuyer sur le bouton descente de la commande (interrupteur ou télécommande) pour descendre le tablier tout en bas.
Si le moteur est HS et ne réagit plus. Essayez de descendre le tablier à la main, si possible.
1.2 bis) Cas particulier si le tablier est bloqué et que rien ne bouge : défaites les flasques sur les cotés du tube d'enroulement et tenter de sortir l'axe, le tablier sera bloqué et enroulé autour de l'axe, il faut donc tout sortir en entier. En premier, il faut démonter la flasque opposé à la tête moteur pour vous faire un peu plus de place et déboiter l'axe. Une fois les deux flasques dévissées sur les cotés de l'axe, tirez vers vous l'axe d'enroulement avec le tablier enroulé dessus, le reste du tablier va suivre, le reste du tablier va coulisser par le haut via les coulisses sur les cotés.
Mettez ensuite l'axe avec le tablier d'enroulé par terre, déroulez le tout et passez à l'étape 1.3 suivante pour défaire les attaches de tablier, puis à l'étape 1.5 pour sortir le moteur.
En image, deux exemples de démontage difficile en version volet roulant "manuel" :
Volet roulant à manivelle bloqué : d'où vient la panne ?
Comment démonter un treuil de volet roulant bloqué à manivelle ?
A titre d'info, un volet roulant manuel est commandé par une manivelle (ou sangle) et un treuil. C'est la même mécanique qu'un volet roulant électrique sauf que sur l'électrique il y a un moteur dans le tube d'enroulement à la place du treuil.
1.3) Défaire les attaches tablier pour désolidariser l'axe du tablier.
Il faut détacher les attaches qui lient le tablier à l'axe d'enroulement.
Il existe plein de sortes différentes d'attache tablier. Vous trouverez les principales ci-dessous :
Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva
Si vous défaites les attaches tablier alors que le tablier n'est pas complètement descendu en position basse, mettez des cales de bois sous le tablier de façon à ce que celui-ci ne tombe pas brutalement en bas une fois le tablier dégrafé. Ne vous inquiétez pas, il ne pourra pas tomber à la renverse de toute façon, il est maintenu par des coulisses sur les cotés.

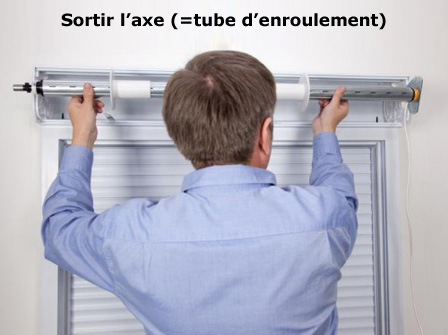

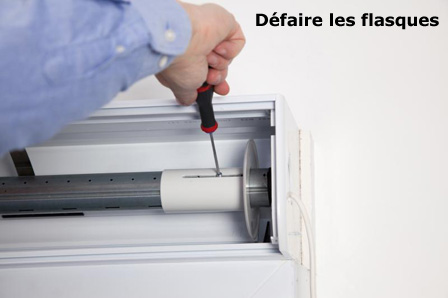

1.4) Dévisser les flasques sur les cotés et sortie l'axe d'enroulement (qui contient le moteur).

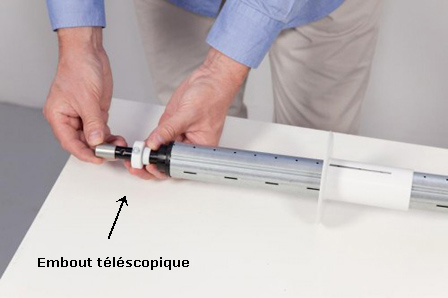

Si du coté opposé au moteur, vous avez un embout télescopique, il faut enlever la goupille qui l'empêche de relever. Voir ci-dessous un exemple d'embout télescopique, sur la photo ci-dessous, l'axe est déjà démonté mais dans votre cas il ne le sera qu'à l'étape suivante :

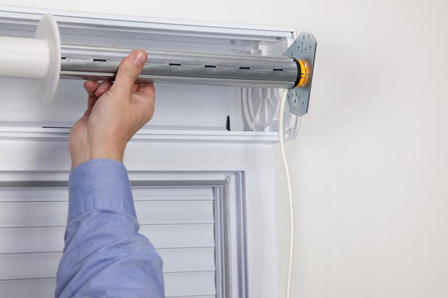

Aussi, défaire le clip de la tête moteur au support moteur.

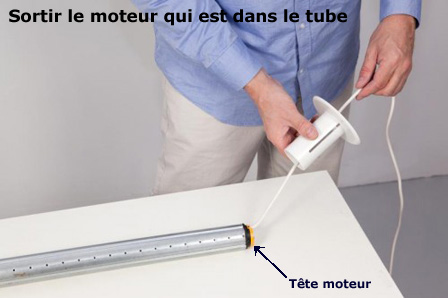

1.5) Sortir le moteur de l'axe d'enroulement.
Le moteur tubulaire se trouve à l'intérieur du tube (axe) d'enroulement. Dans une partie du milieu du tube d'enroulement, le moteur a parfois une roue dentée qui est solidarisé au tube avec une vis ou un rivet. Il faut dans ce cas dévisser ou dériveter (percer dans le rivet), pour pouvoir ensuite retirer le moteur de l'axe. Dans ce cas, vous verrez sur le tube d'enroulement, sur une partie du milieu, un rivet ou une vis dépasser quelques parts.
Voilà, pour les bricoleurs, vous avez maintenant le moteur entre vos mains et vous allez pouvoir changer le condensateur à l'intérieur.
Si le moteur n'est pas fonctionnel bien qu'avec un nouveau condensateur, il faut alors changer complètement le moteur par un neuf. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Aide pour choisir | Contact : tmobenhamous-at-gmail_abc - Posté le : 25-03-2013
Titre : Comment démonter et sortir un axe, un arbre de volet roulant ?
Bonsoir,
Mon moteur de volet roulant semble décédé, et je voudrais démonter l'axe dans lequel il se trouve. Je ne trouve pas comment faire. Après plusieurs tentatives, l'axe ne veut pas sortir...
Je ne connais pas la marque du volet roulant.
Y aurait-il une âme charitable pour m'aider ???
Je vous fais parvenir les photos...
Merci d'avance.
Olivier |
|
|
|
| Pseudo ou mots-clés liés au sujet : aide pour démontage | Contact : tmzizouille85s-at-hotmai_abc - Posté le : 28-03-2013
Titre : Dépose d'axe, du tube d'enroulement de volet roulant motorisé
Bonsoir Olivier,
-> Pour compléter la réponse précédente :
Sur les 2 photos que vous avez fait parvenir, sur celle de droite précisément, vous avez le tube d'enroulement puis la bague noire puis une petite bague blanche entourée du métal de la flasque. Sur cette dernière il y a un clip, on le voit dépasser au dessus et au dessous au niveau de la bague blanche sur la photo.
Retirez ce clip et essayez de rentrer la bague noire dans le tube. Si cela ne fonctionne pas, il se peut qu'il y ait une vis sur l'extrémité du tube qui bloque cette bague noire, enlevez-la auquel cas.
Quoi qu'il en soit, c'est par là que cela se passe, il faut peut être forcer légèrement et une fois ce côté sorti vous pourrez accéder au moteur.
Cordialement,
Luc |
|
|
|
| Pseudo ou mots-clés liés au sujet : Démontage de volet roulant | Contact : tmfannyp34123s-at-yaho_abc - Posté le : 10-05-2014
Titre : Conseils pour démonter un volet roulant électrique et extraire le moteur
Bonjour aux internautes,
• Pour ceux qui sont coincés comme Olivier et ne parviennent pas à sortir le tube (j'avais le même modèle) :
Il faut d'abord débloquer le côté opposé au moteur (photo de droite). Avant de pouvoir faire rentrer la partie en plastique noir dans le tube, il faut enlever une vis, elle se trouve au bord du tube (faire tourner l'axe jusqu'à ce qu'elle soit visible). Une fois la vis retirée, la partie noire peut rentrer dans le tube en appuyant simultanément sur les 2 parties noires qui s'enfoncent. Cette partie a été difficile chez nous, il a fallu forcer pour que la partie noire rentre dans le tube !
Ensuite, vous pouvez attaquer côté moteur pour l'extraire.
Voilà, bon courage. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Thierry | Contact : tmthierryvaiefortins-at-gmail_abc - Posté le : 20-11-2020
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
Bonjour,
Très bon tuto !
Je me retrouve à devoir démonter mon moteur d'un volet électrique.
J'éprouve un grand mal à d'éclipse mes attaches tablier qui me semblent sertis avec 2 attaches en vis à vis.
Comment dois je les retirer ? Tournevis +marteau ? Pince ?
Dans l'attente de votre retour,
Cordialement,
Thierry |
|
|
|
| Pseudo ou mots-clés liés au sujet : Benet | Contact : tmsylvain.benetes-at-gmail_abc - Posté le : 27-11-2020
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
Bonjour
Je vois beaucoup de tutos qui expliquent comment démonter un volet roulant alors qu'il est en position fermée (volet déroulé). Pour ma part, mon volet électrique est bloqué enroulé. Comment faire pour démonter le tout ?
merci d'avance pour si quelqu'un connait l'astuce |
|
|
|
| Pseudo ou mots-clés liés au sujet : Eric de rue-du-condensateur | Contact : bpfv-at-xyz.xx - Posté le : 13-01-2021
Titre : Boutique pour vos achats de condensateurs
NOUVEAU : ACHETER VOS CONDENSATEURS SUR RUE-DU-CONDENSATEUR.COM
Si vous avez besoin de changer le condensateur sur votre moteur de volet/store, nous avons créé un site de vente en ligne de condensateurs de qualité. Nous proposons des produits robustes, un SAV de qualité, et une expédition rapide et avec soin.
Voici le lien vers notre boutique de condensateurs :
RUE DU CONDENSATEUR : La boutique du condensateur
Ou bien, cliquez sur l'image de notre bannière ci-dessous :
En outre, j'ai écrit sur notre boutique un nouveau tutoriel d'aide au changement du condensateur, voici le lien :
Comment changer le condensateur sur un moteur Somfy ou Simu ?
En achetant sur notre boutique RUE-DU-CONDENSATEUR.COM, cela nous encourage à continuer l'entraide sur le forum.
Votre dévoué,
Eric. |
|
|
|
| Pseudo ou mots-clés liés au sujet : daniel sport | Contact : tmdanielfoot48s-at-orang_abc - Posté le : 21-01-2021
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
comment dérouler un volt roulant porte fenêtre So fermi |
|
|
|
| Pseudo ou mots-clés liés au sujet : antoinebumb | Contact : tmgilbertpasquers-at-gmail_abc - Posté le : 25-01-2021
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
J' ai sorti le tube d'enroulement coté opposé moteur facilement . Par contre ,côté moteur je bloque et n'ai trouvé personne pour m'aider ...Je vais vous envoyer la photo et vous remercie de votre réponse . Cdlt |
|
|
|
| Pseudo ou mots-clés liés au sujet : Verro | Contact : tmverros13s-at-yaho_abc - Posté le : 23-04-2021
Titre : Comment démonter le condensateur d un volet roulant électrique Vendôme
Bonjour
Nous avons un volet roulant électrique de marque Vendôme
Il descend mais ne remonte plus sans aide
D après des recherches il s agirait du condensateur
Les spécialistes veulent venir que si je change le moteur
On a degraphé le volet mais nous n arrivons pas à sortir l axe côté moteur
Nous ne voyons pas de goupille, vis ou autre
Merci beaucoup pour votre aide |
|
|
|
| Pseudo ou mots-clés liés au sujet : Bricoleur | Contact : tmdabellos-at-hotmai_abc - Posté le : 21-06-2021
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
Bonjour, votre tuto est riche et apprends beaucoup, mais en ce qui me concerne, je bloque sur la désolidarisation du tablier de ses attaches. J'avoue également que j'apprécierai tout conseil pour la manœuvre ultérieure visant à décrocher l'axe. Je joins à cette fin une photo et vous remercie s'il vous est possible de m'éclairer. Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : lionel | Contact : tmlionelmerys-at-wanado_abc - Posté le : 02-08-2021
Titre : RE: Comment démonter un volet roulant et sortir le moteur ?
Bonjour, comment fait on lorsque le moteur ne tourne plus (bloqué), que la vis de maintien du moyeu noir sur l'enrouleur est placée à l'arrière et inaccessible? Même en démontant le rideau.
Merci beaucoup de votre aide
Cordialement. |
|
|
|
