 SUJET INITIAL OUVERT : « Store et Volet : valeur de condensateur en fonction du couple moteur N/m » |
|---|
Contact : bpfv-at-xyz.xx - Posté le : 24-07-2012
Titre : Store et Volet : valeur de condensateur en fonction du couple moteur N/m
Préambule à lire : Les condensateurs pour volet roulant et store banne : guide de remplacement
Bonjour à tous,
Votre moteur de store banne ou de volet roulant est mou, il ne remonte plus trop ou alors avec de l'aide manuel.
Du coup, vous avez lu sur ce forum (ou ailleurs) qu'il fallait changer le condensateur interne du moteur pour redonner une nouvelle vie à la motorisation.
Après avoir extrait le moteur du store ou du volet roulant, voila que vous vous lancez dans le démontage du moteur pour accéder au condensateur à l'intérieur. Manque de bol, le condensateur n'a plus aucune inscription, ses valeurs et références sont effacées et vous ne savez donc pas par quelle valeur de condensateur le remplacer.
Pour ce faire, deux solutions existent :
 1. La première est de regarder sur la mousse (qui sert d'anti vibration) qui enrobe bien souvent le condensateur. Avec la chaleur, l'encre s'est parfois transférée sur la mousse mais il est possible de lire la valeur et les caractéristiques du condensateur à changer :
2. Si, aucune valeur n'est lisible, j'ai fait un tableau qui donne les correspondances entre les N/m (le couple) de votre moteur et le condensateur qu'on peut retrouver à l'intérieur.
 Attention, ce tableau n'est pas véridique à 100%, il est approximatif car selon les marques et les modèles de moteur, les "ampères tour" ne sont pas les mêmes. Une dizaine de cas pratiques m'ont permis de réaliser ce tableau mais cela ne permet pas de généraliser à tous les cas, à tous les moteurs.
Je pense néanmoins que dans 80% des cas, les valeurs données dans ce tableau fonctionnent bien ! J'ai eu entre les mains une dizaine de moteurs LT50 Somfy et Simu T5, et les valeurs correspondaient bien mais cela ne permet par de généraliser à tous les moteurs (tel que celui que vous avez), il y a tellement de modèles différents sur le marché...
Donc, à réserver uniquement aux bricoleurs avertis. En matière d'électricité/d'électronique, vous prenez vos responsabilités ! Les conseils de bricolage sont donnés à titre informatif.
Sachez qu'il faut être un bricoleur compétent et averti pour faire ce genre de travaux. En effet, ne s'improvise pas électricien/électronicien qui veut.
Pour retrouver le couple de votre moteur, rien de plus simple, il y a une étiquette sur le moteur de collée, et bien souvent celle-ci ne se décolle pas et ne s'efface pas.
Le couple est exprimé en Newton/mètre noté N/m, il suffit de lire.
Par exemple si mon moteur est un LT50 de Somfy et que sur l'étiquette il y a de marqué 6 N/m, alors j'achète un nouveau condensateur de 3 micro Farad (uF).
Si comme sur la première photo, mon moteur fait 20 N/m (regardez l'étiquette grise Somfy), alors j'achète un condensateur de remplacement de 5.5 micro Farad (uF).
Très important : bien entendu, si vous avez la valeur exacte de marquée sur l'ancien condensateur, vous vous référez à celle-ci, et vous oubliez le tableau de correspondance.
Le tableau ne sert qu'au cas où la valeur s'est effacée sur l'ancien condo et que rien n'est lisible.
Articles complémentaires : Démonter un Moteur Somfy : changer le condensateur, réparation store et volet roulant
Où acheter un condensateur neuf ?
Je suis l'auteur du site et du forum de conseils-store.com. Je vends des condensateurs depuis pas mal d'années pour les particuliers et les professionnels.
Vous pouvez me contacter directement par téléphone ou par email et je vous fournirais un condensateur de remplacement neuf.
Je m'appelle Eric et voici mon téléphone et mon email pour me contacter :

Bonne journée et bonne réparation à tous
|
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Condensateur et choix | Contact : tmtadonff5968s-at-voil_abc - Posté le : 24-07-2012
Titre : Remplacer un condensateur sur un moteur de pompe
Merci beaucoup pour ce guide et le tableau !
J'ai contacté Eric ce matin, parfait, à recommander. Il m'a envoyé un condensateur dans la journée et cela m'a permis de réparer mon moteur de volet roulant.
Merci encore Eric. |
|
|
|
| Pseudo ou mots-clés liés au sujet : changement condo | Contact : tmtheyu-david96s-at-hotmai_abc - Posté le : 02-02-2013
Titre : Remplacement condensateur volet roulant avec moteur Somfy
Bonjour,
Effectivement, comme vous dites : "ce tableau n'est pas véridique à 100%".
Car pour mon volet roulant SOMFY, sa puissance est de 30N/m et la valeur du condensateur est de 5,5 µf !
Par contre, j'ai d'autres volets roulants de 10 et 15 N/m et le tableau correspondait bien.
Pour compléter le tableau, j'ai aussi un volet roulant doté d'un moteur Ipso 50 de puissance 17 N.m qui a un condensateur de 4.5 µF. Le condo a été changé l'an passé.
Bref, selon les marques et les modèles de moteur, ça marche pas à tous les coups la correspondance N/m <-> µf
Merci à tous en tout cas, c'est les meilleurs tutos que j'ai trouvé sur internet qui traitent de ces sujets-là. C'est nickel !
@+
David |
|
|
|
| Pseudo ou mots-clés liés au sujet : condensateur moteur | Contact : bpfv-at-xyz.xx - Posté le : 18-02-2013
Titre : Condensateur de moteur somfy Ipso 17 TH
Salut David,

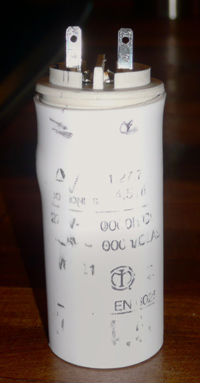

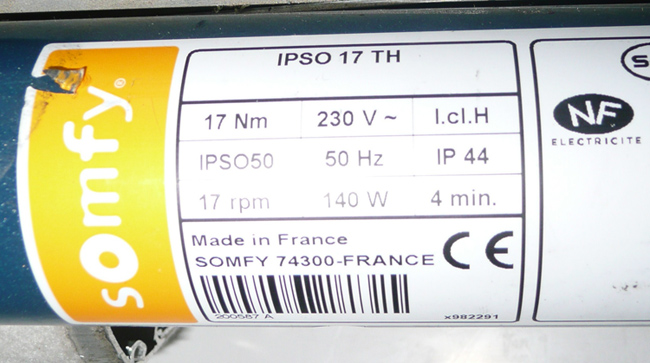

J'ai une photo d'un moteur Somfy Ipso de 17 N.m. En le démontant, on voit que la valeur du condensateur était effacée par vetusté ; mais en lisant bien en bas à gauche sur le condo, on aperçoit 4.5 (µF). Et les sorties font exactement 2.86 mm de large diamètre 25 mm hauteur 55 mm.
Pour le changer, il faut mettre la même valeur (4.5 µF), et mettre un modèle de condensateur haute température (85 degré).
Voilà, c'était juste pour compléter votre info...
|
|
|
|
| Pseudo ou mots-clés liés au sujet : valeur condensateur | Contact : tmfranck.forray123s-at-sf_abc - Posté le : 29-06-2014
Titre : Lire la valeur du condo qui est effacée et transférée sur le mousse
Bonjour,

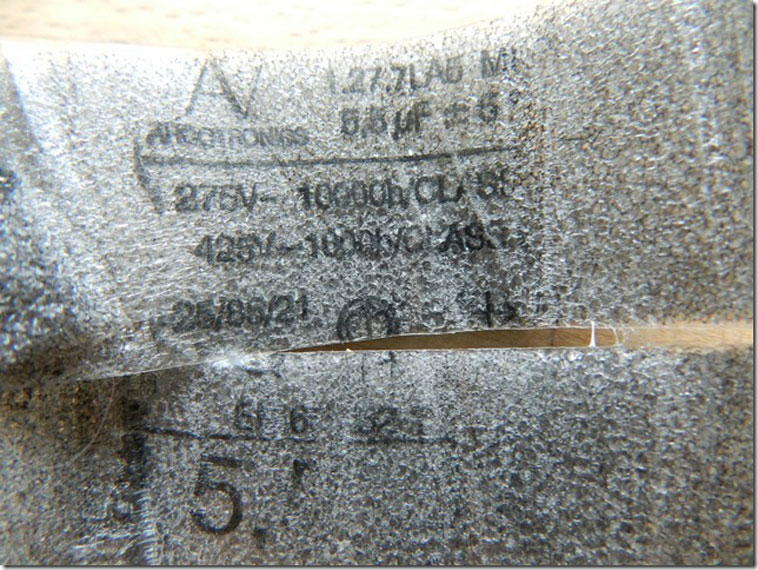

Voici une petite astuce pour pouvoir lire correctement les valeurs inscrites sur la mousse : je vous conseille d'utiliser un éclairage à lumière diffuse, et d'éclairer la mousse par l'arrière. Dans mon cas, cela m'a permis de bien lire la valeur inscrite du condensateur, valeur qui s'était transférée sur la mousse.
Voilà pour la petite astuce...
Bonne soirée. |
|
|
|
| Pseudo ou mots-clés liés au sujet : moteur Simu | Contact : bpfv-at-xyz.xx - Posté le : 03-07-2014
Titre : Moteur Simu : capacité du condo en fonction du couple moteur
Pour compléter l'info...
Pour les moteurs Simu, voici les valeurs des condensateurs qui sont utilisées en fonction de couple/vitesse du moteur :
• Pour un moteur Simu de 08 Nm et 17 tr => le condensateur est en théorie de 3.3 µF
• Pour un moteur Simu de 10 Nm et 17 tr => le condensateur est en théorie de 3.3 µF
• Pour un moteur Simu de 15 Nm et 17 tr => le condensateur est en théorie de 4.5 µF
• Pour un moteur Simu de 20 Nm et 17 tr => le condensateur est en théorie de 5.5 µF
• Pour un moteur Simu de 25 Nm et 17 tr => le condensateur est en théorie de 6.0 µF
• Pour un moteur Simu de 30 Nm et 17 tr => le condensateur est en théorie de 7.0 µF
• Pour un moteur Simu de 35 Nm et 17 tr => le condensateur est en théorie de 7.0 µF
• Pour un moteur Simu de 40 Nm et 17 tr => le condensateur est en théorie de 7.0 µF
• Pour un moteur Simu de 50 Nm et 17 tr => le condensateur est en théorie de 7.0 µF
Cordialement,
Eric |
|
|
|
| Pseudo ou mots-clés liés au sujet : Wise3 | Contact : tmfernande.moines-at-skyne_abc - Posté le : 04-08-2018
Titre : RE: Store et Volet : valeur de condensateur en fonction du couple moteur N/m
Bonjour
Merci pour ce post qui m'a aidé à changer mon condensateur d'un store harol vz510. Je complete le tableau en precisant que dans celui ci se trouve un moteur Somfy Orea 50 Rts 40/17. 40 Nm. Sur un des 6 pans inscription 40M0. Le condensateur est un 9µF :-).
Tout s'est bien passé à par que j'ai mal remis(hors poulie) les câbles renforcés de 2.5mm high Tech de chez Harol et un de ceux-ci a cassé :-( l autre est également entamé et va céder...
Mon installateur en congé :-(
Je ne sais pas où me procurer ce câble noir strié de fil rouge ni quelle longueur prendre ni comment remettre le tout.
J'ai eu tellement de mal à retirer le moteur et tout foirer au remontage :-(
Il fait très chaud et ne peux plus utiliser le store au dessus de ma véranda :-(
Si quelqu'un à un conseil où acheter ce cordon high Tech je suis preneur...
Merci encore pour ce super forum |
|
|
|
| Pseudo ou mots-clés liés au sujet : ChrisPM | Contact : tmchriss-at-chrispm_abc - Posté le : 29-07-2019
Titre : RE: Store et Volet : valeur de condensateur en fonction du couple moteur N/m
Bonjour,
Petit retour d'expérience / récit suite au changement d'un condensateur de moteur de volet roulant.
J'ai 3portes-fênetres +1porte d'entrée vitrée, équipés chacuns d'un volet roulant.
Le volet de la porte commençait à peiner depuis quelques semaines, (remontée très lente, bruit beaucoup plus grave à la remontée) et ces derniers temps, il fallait que je l'aide à remonter. Il pouvait se bloquer en cours de remontée (à environ 30-40cm du sol, j'ai lu que c'était typique) voire n'arrivait pas à démarrer à partir de cette hauteur. avec un bruit électrique.le fait de l'aider le faisait démarrer et remonter plus facilement.
Vendredi dernier (soit le 26 juillet 2019), j'ai donc entrepris d'ouvrir le caisson du bloc-baie (une première pour moi). après un peu de recherche pour savoir comment l'ouvrir, ouverture ok, retrait du polystyrène, descente du volet, examination du système de fixation du tablier : c'est tenu par 4 attaches métalliques souples avec une encoche au bout qui rentre dans une découpe carrée du tube. ingénieux, il suffit de faire pivoter l'attache en diagonale pour déloger le premier coin de l'encoche.
puis retrait du moteur. j'ai d'abord essayé de sortir l'ensemble tube-moteur, mais le moteur est coincé par le câble d'alimentation, trop court... j'ai donc regardé comment je pouvais faire... la fixation du moteur sur le bloc lui-même clipsé au caisson est assez souple.j'ai pu sortir le tube du côté opposé, retirer la fixation qui n'est même pas clipsée (le bout du tube est juste enfilé sur une sorte de téton en plastique), puis retrait du tube en lui-même qui n'est pas non plus fixé de l'autre côté.
j'ai enfin le moteur sous les yeux ! Il s'agit d'un Somfy Altus 40 RTS 9/14 (9 nM, 14 tpm)
J'ai ensuite d'abord essayé de trouver la référence du condensateur sur internet, pas moyen... je trouvais des capa entre 3,5 et 4 uF pour des moteurs entre 8 et 10 nM, mais pas moyen de commander quoi que ce soit sans en être sûr.
J'ai ensuite essayé d'ouvrir le moteur, mais j'ai buté sur l'embout torx de sécurité à utiliser, que je n'avais pas ou que je ne retrouvais plus... pas moyen de savoir aujourd'hui...
j'ai donc tout remonté.
Samedi 27, ayant trouvé un embout torx avec un trou (qui me paraissait petit, mais tant pis.... j'ai rouvert (je n'avais entre temps pas reclipsé entièrement pour faciliter le travail), essayé l'embout, et mirââcle, c'est pile poil le bon !
Coulissage du tube du moteur, et je vois enfin ce condensateur. Il s'agit d'un 3 uF. vues les valeurs trouvées ici et là, ça m'a semblé sous-dimensionné....
J'ai également fait un nettoyage intégral du volet car il couinait en montée comme en descente.
Samedi 27 au soir (23h37 !, après avoir lu plusieurs forums, je prends le risque de commander un 3,5 uF sur Amazon (à 12,60 € en Prime, livraison lundi) car impossible de trouver un 3 uF à moins de 18 euros (avec les bonnes cosses, la bonne taille, etc...) en ayant bien noté qu'un moteur pouvait accepter maximum 20% de plus, soit dans mon cas, 3,6 uF.
Condensateur expédié dimanche 28 (!) et reçu aujourd'hui lundi 29 (!!) vers 13h :)
J'ai immédiatement vérifié sa valeur : 3,5 uF a +- 5%. vérifié au capacimètre, ça m'a donné 3,54 uF.Yes, je pense qu'on est bon, je vais tenter le changement en croisant les doigts. L'ancien condo démonté, test de sa valeur : 0,5 uF (!!!! okkkkk l'est mort de chez mort !)
Devant le volet, le condo est identique, hormis la marque, et quelques millimètres moins long.
une fois remonté, le courant remis, ultime moment d'émotion avant d'appuyer sur le bouton et en espérant ne pas voir de fumée...
"clic", ça remonte, majestueusement, avec un bruit feutré et clair, et il me semble, un peu plus vite qu'avant. On ne sent pas du tout forcer.
Et une fois le caisson refermé, ré-essai, c'est plus silencieux qu'avant et en comparaison, celui au salon juste a coté semble peiner maintenant !
Bref, merci pour toutes les infos trouvées sur ce forum. Je vais probablement changer prochainement le condo du volet du salon juste à coté (volet de même taille, à tous les coups c'est la même valeur) |
|
|
|
| Pseudo ou mots-clés liés au sujet : RUE DU CONDENSATEUR | Contact : bpfv-at-xyz.xx - Posté le : 06-12-2022
Titre : Acheter votre condensateur en ligne, boutique de condensateurs
NOUVEAU : ACHETER VOTRE CONDENSATEUR SUR RUE-DU-CONDENSATEUR.COM
Nous avons mis en ligne une boutique de condensateurs de qualité professionnelle. Expédition rapide et avec soin de vos condensateurs, aide et conseils, suivi, SAV, etc...
Voici le lien vers notre boutique de condensateurs :
RUE DU CONDENSATEUR : La boutique du condensateur
Ou bien, cliquez sur l'image de notre bannière ci-dessous :
En outre, j'ai écrit sur notre boutique un nouveau tutoriel d'aide au changement du condensateur, voici le lien :
Comment changer le condensateur sur un moteur Somfy ou Simu ?
En achetant sur notre boutique RUE-DU-CONDENSATEUR.COM, cela nous encourage à continuer l'entraide sur le forum.
Votre dévoué,
Eric. |
|
|
|
