 SUJET INITIAL OUVERT : « Réparer une lyre couple conique de volet roulant avec ressort dans l'axe ? » |
|---|
Contact : tmpubabodivs-at-fre_abc - Posté le : 18-09-2012
Titre : Réparer une lyre couple conique de volet roulant avec ressort dans l'axe ?
Bonjour,
Mon volet roulant manuel est entrainé par un couple conique et une lyre.
La lyre de ce volet roulant couvrant ma baie vitrée s'est cassée.

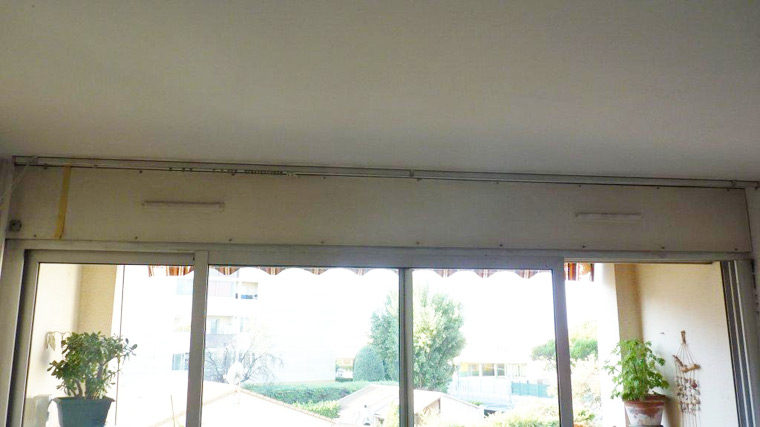

Mon volet roulant mesure 3.5m de long par 2.4m de haut et est en PVC, commande à la manivelle.
La tête de ma lyre (qui tient la manivelle donc) s'est cassée et n'est pas réparable.
J'en ai commandé une similaire chez Euromatik que j'ai reçu et voici maintenant le moment de la remplacer...
Je pense m'inspirer de plusieurs tutoriaux que j'ai trouvé sur ce forum.
Pour "attaquer" le boulot, ma seule inquiétude est au sujet du ressort éventuellement présent dans l'axe du volet roulant.
Comment savoir si la tension est au minimum ? Sachant que je ne peux maintenir l'axe de la lyre puisqu'elle est cassée, à quoi dois-je faire attention lors du démontage ? Quelle pièce est susceptible de "partir" ?
Merci d'avance pour vos conseils, je pense attaquer samedi.
Je vais tâcher de poster quelques photos pour illustrer mon post.
A bientôt,
Stéphane. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Aide pour réparation | Contact : bpfv-at-xyz.xx - Posté le : 20-09-2012
Titre : RE: Comment démonter et remonter un ressort et une lyre de volet roulant ?
Salut,
Oui sur certains volets roulants tradis à commande manuelle, il y a un ressort de compensation logé dans le tube d'enroulement, ou bien sur des volets roulant à manœuvre par tirage direct. Mais encore, sur certains volets roulants de grandes dimensions, il y a un ressort compensateur de poids pour réaliser l'équilibre et pour faciliter la manœuvre manuelle.
Lorsque vous allez démonter/détacher l'axe du tablier, il faut détendre le ressort en faisant tourner l'axe dans le sens de la montée. Le ressort qui est situé dans le tube va alors se détendre.
Pour le remontage, il faut rebander l'axe... je ne détaille pas car tout est déjà expliqué dans les articles ci-dessous :
 Volet roulant à manivelle bloqué : d'où vient la panne ?
Comment changer une lyre cassée de volet roulant manuel
Volet roulant avec ressort : Comment le démonter et le réparer ?
Tenez-moi au courant...
|
|
|
|
| Pseudo ou mots-clés liés au sujet : lyre cassée | Contact : tmpubabodivs-at-fre_abc - Posté le : 20-09-2012
Titre : RE: Comment démonter et remonter un ressort et une lyre de volet roulant ?
Merci pour votre réponse!
Je vais tâcher de m'y atteler samedi en prenant soin de prendre des clichés au fur et à mesure afin de faire un point une fois la manip terminée.
A bientôt. |
|
|
|
| Pseudo ou mots-clés liés au sujet : lyre cassée | Contact : tmpubabodivs-at-fre_abc - Posté le : 23-09-2012
Titre : Réparation de volet roulant : changement de la lyre, mécanique d'entrainement
RE,
Et voilà, mon volet roulant manuel est réparé !
Mission réussie, non sans mal à vrai dire.... car les étapes furent semées de "surprises"...

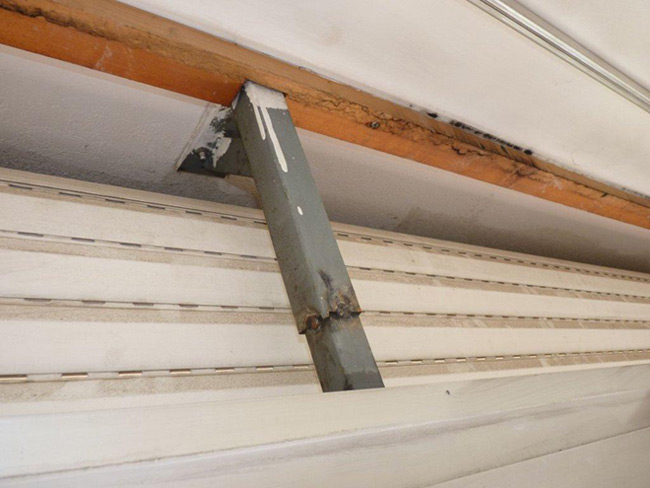

D'abord, après avoir enlevé le bandeau du coffre en entier (du coté intérieur), j'ai découvert une fixation soudée reliant le plafond au dessus de ma baie vitrée, donc impossible à enlever sauf en la coupant à la scie à métaux.

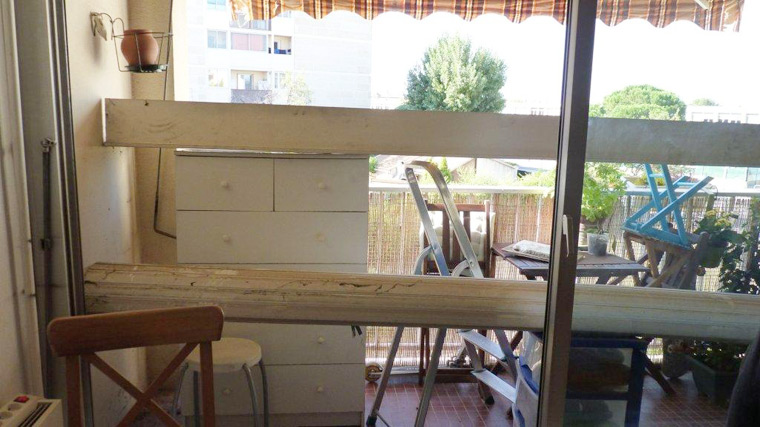

J'ai donc décidé d'enlever l'autre partie du coffre (au fond) comportant le rideau/tablier enroulé, cette partie du coffre se trouvait à l'extérieur sur mon balcon (vous verrez en photo que le coffre s'ouvre par devant/intérieur et par derrière/extérieur).
J'ai ensuite entièrement déroulé le rideau/tablier pour accéder enfin aux 5 attaches de tablier (fixations par lanières/sangles sur le tube/axe) qui n'étaient de toute façon atteignables que de l'extérieur (heureusement que je n'ai pas scié l'axe du dedans...).
Je vous passe les détails sur le fait que n'ayant pas prévu de travailler sur le balcon, je n'avais pas fait la place ! Alors imaginez avec un coffre en bois de 3.5m et un rideau/tablier enroulé de 3.5m de long au milieu du reste... bref. :-)

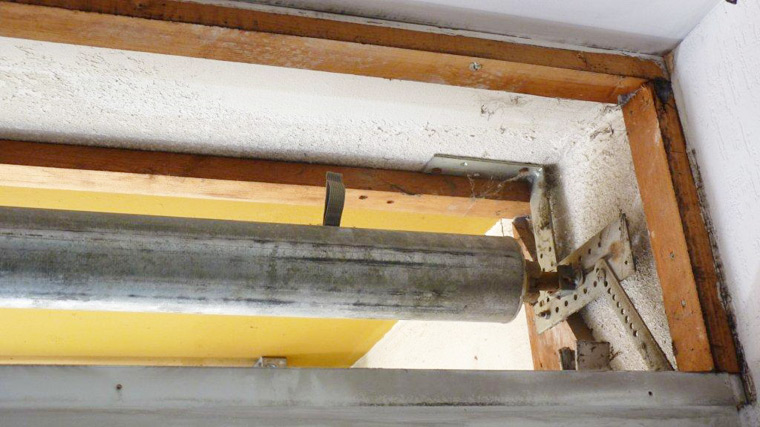

Une fois le rideau/tablier détaché de ses attaches à sangle, j'ai fait tourner (plusieurs tours) l'axe dans l'autre sens pour détendre le ressort qui est caché à l'intérieur du tube. Avec une lyre cassée et une pince, ce n'était pas facile....
Le ressort détendu, j'ai finalement enlevé les 2 goupilles aux extrémités de l'axe puis retiré complètement l'axe d'enroulement, j'ai donc posé tout l'axe par terre.
Puis, remplacement de la lyre sans encombre !
Maintenant, l'étape du remontage de l'ensemble : replacement de l'axe réparé, repose des goupilles et là... le moment que j'ai "préféré" : rattacher le rideau/tablier du volet roulant !
Il a fallut que je demande de l'aide en plus de mon épouse à mes enfants car ce fichu rideau/tablier pèse son poids croyez-moi.
Enfin, repose du coffrage intérieur et extérieur.
Test... le volet roulant remarche bien !!!
Voilà, pour une pièce de 16 €, 3 heures 30 de boulot. J'ai l'impression d'avoir changé la courroie de distribution de mon volet roulant en fait.
En tout cas, je tiens à remercier grandement l'administrateur de ce site pour ses conseils et la tenue de ce forum sans qui je n'aurai jamais osé faire ce remplacement. Un réparateur de volet m'aurait coûté une petite fortune, avec la main d'oeuvre et 1 déplacement !
Merci et à bientôt!
Stéphane.
Ps : je vais tâcher d'envoyer quelques photos d'illustration de ma réparation de volet roulant. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Problème volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 20-02-2014
Titre : D'autres types de pannes et problèmes sur volet roulant manuel
Bonjour à tous les internautes,
A titre informatif , j'ai rédigé un grand guide qui liste toutes les pannes possibles sur volet roulant manuel :
Volet roulant manuel : le guide des pannes et problèmes
Si cela peut aider d'autres internautes... bon bricolage à vous ! |
|
|
|
