Titre : Volet roulant : Abaque, tableau de sélection et choix de moteur Somfy
Bonjour,
 Voici les abaques/tableaux de choix de moteur Somfy pour volet roulant.
Lorsque vous voulez installer un moteur de volet roulant ou changer votre moteur en place, ces tableaux vous permettent de choisir la bonne puissance du moteur (en Nm).
Une fois que vous aurez déterminée la puissance moteur nécessaire, vous pourrez choisir le bon modèle de moteur Somfy en conséquence.
Notez bien que les abaques ci-dessous concernent les volets roulants qui ont des lames de 35 à 40 mm maxi de hauteur de lames (= pas de lames), et une épaisseur de lames de 5 à 8 mm maxi. Cela représente la majorité des volets roulants du marché.

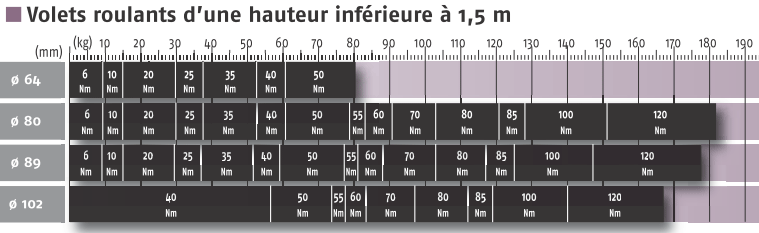

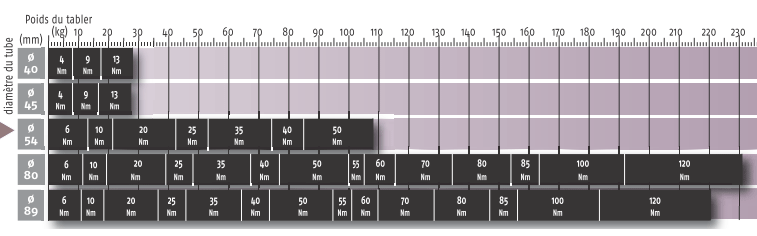

• VOLET ROULANT D'UNE HAUTEUR INFERIEUR A 1.5 METRES :

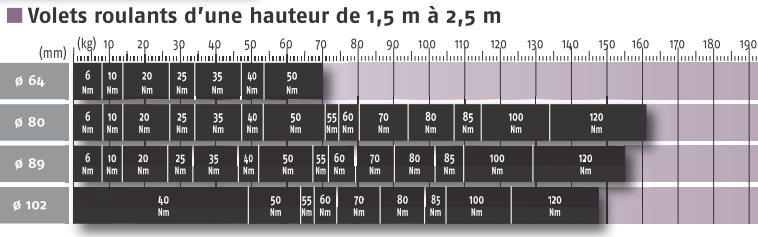

• VOLET ROULANT D'UNE HAUTEUR DE 1.5 METRES A 2.5 METRES :

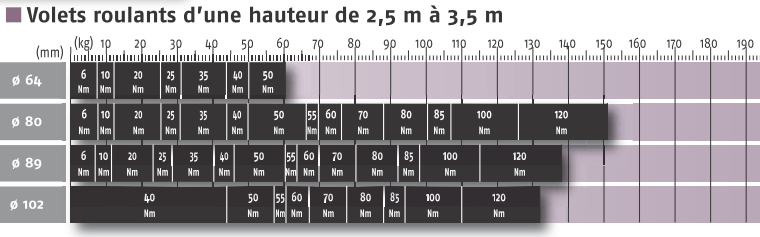

• VOLET ROULANT D'UNE HAUTEUR DE 2.5 METRES A 3.5 METRES :

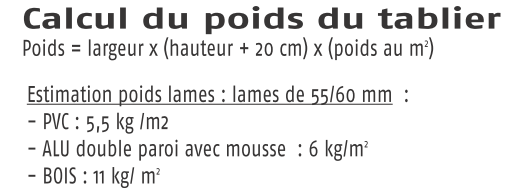

1er étape : Calculer le poids de votre tablier de volet roulant :
Poids = Largeur x (hauteur + 20cm) x (poids au m²).
On rajoute 20 cm à la hauteur dans la formule car il reste du tablier d'enroulé dans le caisson et il faut le prendre en compte pour bien calculer le poids total du tablier.
Estimation du poids des lames (pour lames de tablier de 40 mm maxi) :
- Tablier en PVC : 4 kg/m²
- Tablier en ALU double paroi avec mousse : 4.5 kg/m²
- Tablier en BOIS : 11 kg/m²
- ou prenez la donnée du fabricant.
Pourquoi connaitre le poids du tablier ?
C'est ce qui va nous permettre de choisir le moteur adéquat dans les tableaux. Un moteur de volet roulant se trouve dans le tube d'enroulement, et ce moteur soulève le tablier à la montée. On doit donc connaitre le poids que le moteur va devoir soulever pour déterminer la bonne puissance (en Nm) à choisir.
Précisément, on va choisir le couple du moteur : 5 Nm, 10 Nm, … 50 Nm, …
L'unité Nm signifie newton-mètre, c'est l'unité de mesure du couple moteur (dit puissance).
Le tablier, c'est l'ensemble des lames liées entre-elles de votre volet roulant.
Comment choisir le bon moteur ?
1.) Tout d'abord, calculez le poids en kg de votre tablier.
2.) Ensuite, déterminez le diamètre en mm du tube d'enroulement de votre volet roulant en ouvrant le coffre du volet.
3.) Reportez-vous à l’abaque correspondant. Ci-avant, les abaques sont pour des lames de tablier de volet roulant qui ont 35, 37 et 40 mm de hauteur de lame (et épaisseur de 5 à 8 mm maxi de lame). Pour la hauteur d'une lame, on dit aussi "pas de lames".
4.) En fonction de la hauteur totale de votre tablier, choisissez le tableau qui correspond.
5.) Déterminez alors le couple nécessaire.

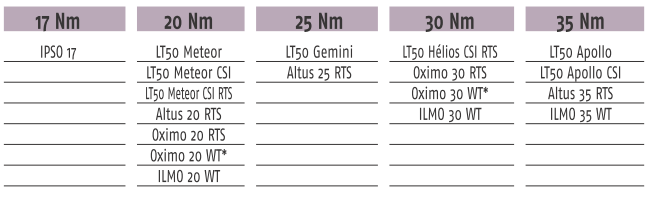

6.) Avec ce couple (en Nm), choisissez un modèle de moteur dans les tableaux ci-dessous ! Vous pourrez l'acheter chez tout bon revendeur Somfy.
Quelques remarques :
- Un coefficient de sécurité est pris en compte dans ces abaques.
- Les couples présentés dans les tableaux correspondent au minimum nécessaire au bon fonctionnement du moteur porteur.
- Si vous n’avez pas de moteur correspondant au couple de l’abaque, prenez un couple immédiatement supérieur.
- Ces préconisations ne sont données qu’à titre indicatif. Vérifiez toujours avec votre revendeur, et de préférence, un installateur-revendeur qui a l'étiquette "expert Somfy".
Un exemple de choix concret :
Vous avez un volet roulant à commande par manivelle sur une fenêtre de chambre.
Vous souhaitez ne plus vous embêter avec la manivelle et vous désirez donc installer un moteur télécommandé dans votre volet roulant. Vous avez une alimentation pas loin pour alimenter le moteur.
Le problème : vous ne savez pas quel moteur choisir chez Somfy ?
Votre volet roulant dispose d'un tablier en PVC de 2 mètres de large par 1.5 mètres de hauteur. Vous mesurez une lame de votre tablier, elle fait 7 mm d'épaisseur et 37 mm de hauteur (= pas de lame).
1.) D'après la formule, le poids du tablier est donc de :
2 mètres de large x (1.5 mètres de hauteur + 0.2 mètres) x 4 kg/m² = 13.6 kg
2.) Pour mesurer le diamètre du tube d'enroulement, j'ouvre le caisson/coffre du volet roulant, je le mesure et je vois qu'il est de 45 mm de diamètre.
Pour ouvrir le caisson, de l'aide ici : Comment ouvrir un coffre/caisson de volet roulant

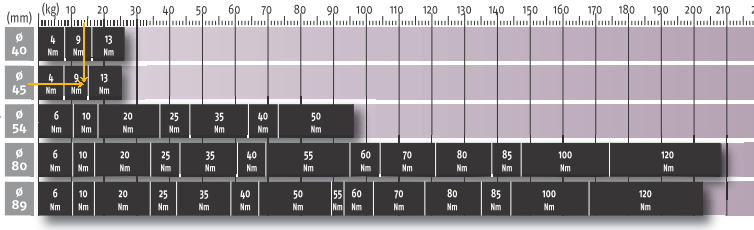

3 et 4.) Je me reporte à l'abaque pour volets roulants d’une hauteur de 1,5 m à 2,5 m.
5.) Je peux lire alors dans l'abaque qu'il me faut un moteur de 9 Nm !

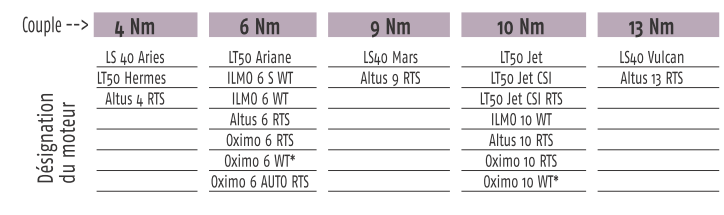

6.) Dans le tableau final de choix moteur, je me reporte à 9 Nm et je constate que j'ai deux choix de moteur possible : le LS40 Mars Somfy ou le Altus 9 RTS.
Le moteur LS 40 Mars 9/14 est un moteur Somfy donc. Le "9 " signifie 9 Nm, et "14" est la vitesse nominal de 14 rpm (vitesse de rotation du moteur en tr/min). Le "40" signifie que le moteur est de diamètre 40 mm. Ce moteur est un moteur filaire, à brancher sur un interrupteur de commande.
Le moteur 40 RTS Altus 9/14 est un moteur Somfy 9 Nm 14 rpm de diamètre 40 aussi. C'est un moteur plus performant qui se commande par télécommande sans fil (= émetteur). Tous les moteurs Somfy avec la désignation RTS se commande par télécommande sans fil. Je choisi donc celui-là car c'est plus pratique, avec la télécommande c'est un confort, et pas besoin de brancher un interrupteur filaire sur le moteur, il faut juste alimenter le moteur. Le réglage de ce moteur est aussi plus facile, avec la télécommande.
Accessoires à acheter en plus du moteur :
Avec un moteur de volet roulant, il faut acheter en plus :
-> 1 jeu de bague moteur (roue + couronne),
-> et le support du moteur.
Vous revendeur vous renseignera pour choisir les bonnes références…
Autre solution, il existe des kits complets de modernisation, ils permettent de motoriser la plupart des volets roulants (bloc baie, traditionnel…) du marché. Ces kits comprennent un moteur, des jeux de bague, 1 nouvel axe d'enroulement, flasque, des attaches tabliers, etc… bref, la total pour équiper son volet roulant d'un moteur et le rénover. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : choix de moteur | Contact : tmzizouille85s-at-hotmai_abc - Posté le : 22-03-2013
Titre : Choisir la puissance-couple d'un moteur de volet roulant
Bonsoir,
Je me permet de venir mettre ma petite graine (lol).
Attention ces abaques sont théoriques ! En effet, si vous motorisez des volets roulants PVC existants, n'hésitez pas à mettre un moteur un peu plus puissant. Les tabliers forcent toujours un peu dans les coulisses et il n'est pas rare que la puissance théorique nécessaire ne soit pas suffisante.
Cordialement.
Luc |
|
|
|
| Pseudo ou mots-clés liés au sujet : moteur de volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 25-03-2013
Titre : Comment choisir un moteur Somfy pour volet roulant
Oui Luc, tu as raison. Lorsque le tablier en pvc frotte dans les coulisses, le frottement rajoute un effort et il est bon de prendre un moteur un peu plus puissant.
Par exemple si les abaques/tableaux vous amènent vers un moteur de 10 Nm, prenez la puissance juste au dessus c'est-à-dire 13 Nm.
Dans tous les cas, il faut bien comprendre qu'il vaut mieux prendre un moteur surdimensionné que l'inverse. Prendre un moteur un peu plus puissant ne pose pas de problème, c'est juste que vous le payerez plus cher.
Par contre, prendre un moteur sous-dimensionné est périlleux puisqu'il risque de s'abîmer plus rapidement et d'être HS à court ou moyen terme.
Pour ce qui est des abaques de sélection moteur, j'ai préparé la seconde partie, elle concerne les plus gros volets roulants.
Il s'agit des abaques pour les volets roulants avec des pas de lames de 55 et 60 mm (lames plus grandes donc) et d'épaisseur de lames de 10 à 14 mm (lames plus épaisses donc que les abaques précédents).
La méthode pour choisir reste identique, c'est le même principe.
Pour le calcul du poids du tablier, c'est la même formule que précédemment. Seul le poids au kg/m² change. En effet les lames du tablier étant plus grandes et épaisses, le poids au kg/m² augmente un peu. Pour le PVC par exemple, on passe de 4 à 5.5 kg/m².
Voici donc la seconde partie des abaques :
Notez bien que ces abaques-là concernent les volets roulants avec des lames de 55 et 60 mm et d'épaisseur de 10 à 14 mm ! Ce ne sont pas les mêmes abaques que ceux donnés en début de page.
Pour le choix du modèle de moteur Somfy :
Pour choisir le modèle de moteur Somfy, ce sont les mêmes tableaux que ceux donnés précédemment.

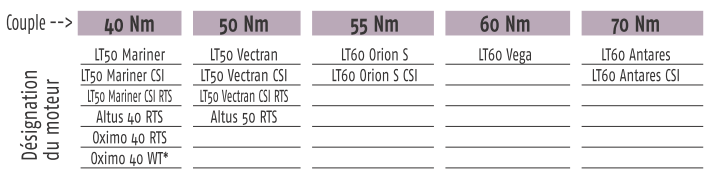

Par exemple si j'ai besoin de 55 Nm, j'ai le choix entre le moteur Somfy LT 60 Orion S ou la version LT 60 Orion S CSI (CSI = il y a une commande de secours en plus, une entrée manivelle au cas où le moteur tombe en panne et se bloque).

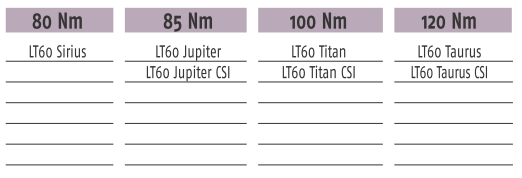

Si le volet a besoin de 70 Nm de puissance, j'ai le choix entre le moteur Somfy LT 60 Antares et le Somfy LT 60 Antares CSI.
Bref, ce sont les tableaux de sélection moteur donnés dans le post initial de cette page.
Voilà, maintenant vous avez tout,
bon choix de moteur à vous… |
|
|
|
| Pseudo ou mots-clés liés au sujet : choisir volet | Contact : tmbrunomartin589s-at-voil_abc - Posté le : 25-03-2013
Titre : Méthode pour choisir un moteur Somfy de volet roulant
Salut,
Merci beaucoup pour ces tableaux et abaques.
Ils m'ont bien servi personnellement.
Bien cordialement,
Bruno. |
|
|
|
