 SUJET INITIAL OUVERT : « Problème sur un vieux volet roulant électrique des années 60 ou 70 » |
|---|
Contact : tmemi48s-at-fre_abc - Posté le : 11-01-2014
Titre : Problème sur un vieux volet roulant électrique des années 60 ou 70
Bonjour,
J'ai un ancien volet roulant électrique qui ne s'arrête ni en haut, ni en bas ! Il faut donc surveiller où il en est de sa course lors de la manœuvre et l'arrêter avec la commande.
Ce vieux volet motorisé date de la construction de l'immeuble, soit 1968.
Il me semble qu'il fonctionnait normalement jusqu'à ce que l'on fasse remplacer la porte fenêtre par du double vitrage, il y a pas mal d'années déjà... Les années sont passées et on a vécu comme ça. Aujourd'hui, on veut refaire les peintures et je me suis penché sur le problème. L'entreprise qui a posé la fenêtre n'existe plus.

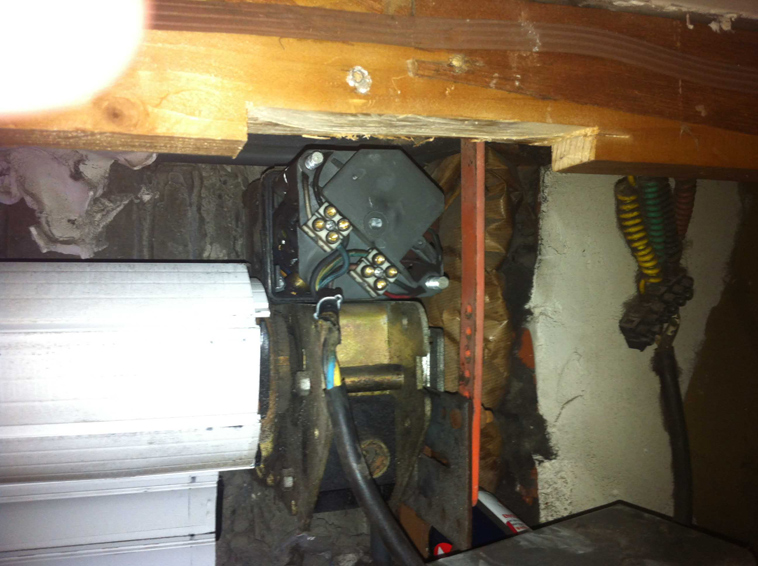

Quand j'ouvre le coffre, j'accède au moteur mais je n'arrive pas à localiser un système de réglage ou quelque chose qui ressemblerait à des fins de course à régler.

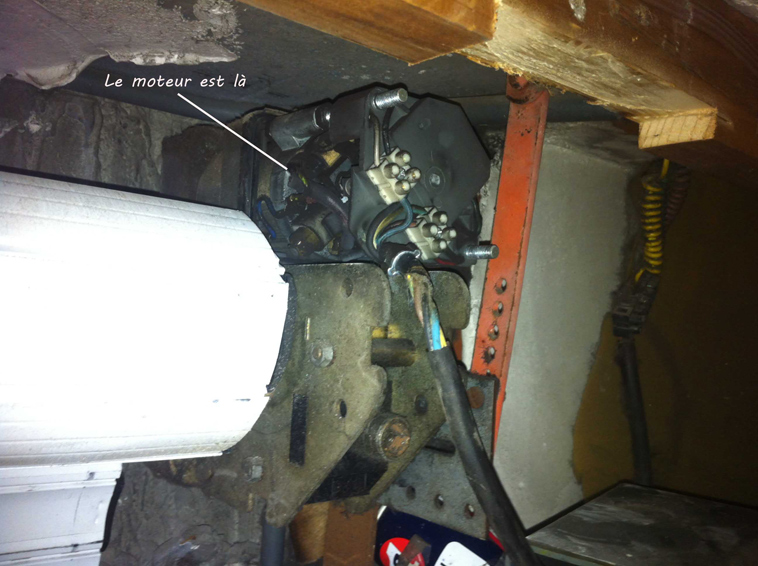

L'axe du moteur est perpendiculaire à celui du volet. Il y a une petite pièce métallique d'environ 6 cm qui est solidaire de l'axe du moteur et qui est derrière la plaque sur laquelle sont fixés les borniers d'alimentation.
Je vois deux solutions :
- soit il y a moyen de résoudre le problème (réglage des courses mais comment faire sur un tel moteur ?),
- soit il faut tout remplacer.

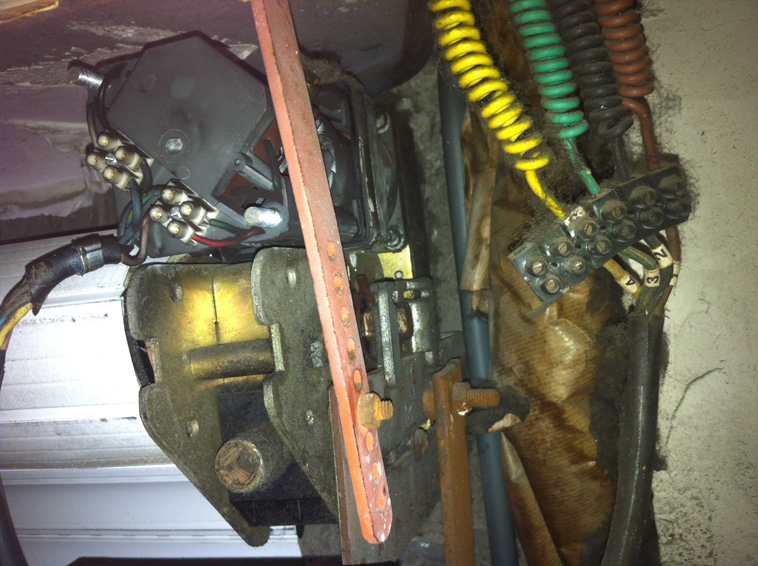

Je n'ai pas trouvé la marque du moteur. J'envoie des photos, je peux bien entendu en faire d'autres si besoin.
Avec mes remerciements.
Etienne. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : moteur volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 11-01-2014
Titre : Réglage des courses sur vieux volet roulant électrique des années 60
Bonjour Etienne et merci pour vos photos.
Malheureusement, je ne peux pas vous aider, c'est la première fois que je découvre une telle motorisation. C'est presque une pièce de collection cet engin. |
|
|
|
| Pseudo ou mots-clés liés au sujet : moteur volet roulant | Contact : tmfotografodavide8s-at-voil_abc - Posté le : 11-01-2014
Titre : RE: Problème sur vieux volet roulant électrique des années 60
Salut,
Oui ce moteur est collector !! C'est hyper rare de voir encore en place ce genre de moteur. Dire que votre moteur a plus de 40 ans !
En tout cas, c'est fou que ça fonctionne encore, c'est au moins 4 fois plus robustes que les moteurs actuels. Les fabricants feraient bien d'en prendre de la graine avec leur moteurs tubulaires HS au bout de 8 ans...
Bref, je serais intéressé de savoir comment cela se règle au niveau des fins de courses ??
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Fins de course moteur | Contact : tmemi48s-at-fre_abc - Posté le : 12-01-2014
Titre : Réglage fin de courses sur vieux volet roulant électrique des années 60, 70, 80
Re,
J'ai un peu progressé... (?).
En fait, j'ai démonté le petit boîtier devant le moteur mais cela ne me dit pas grand chose de plus.
Je joins 4 autres photos :

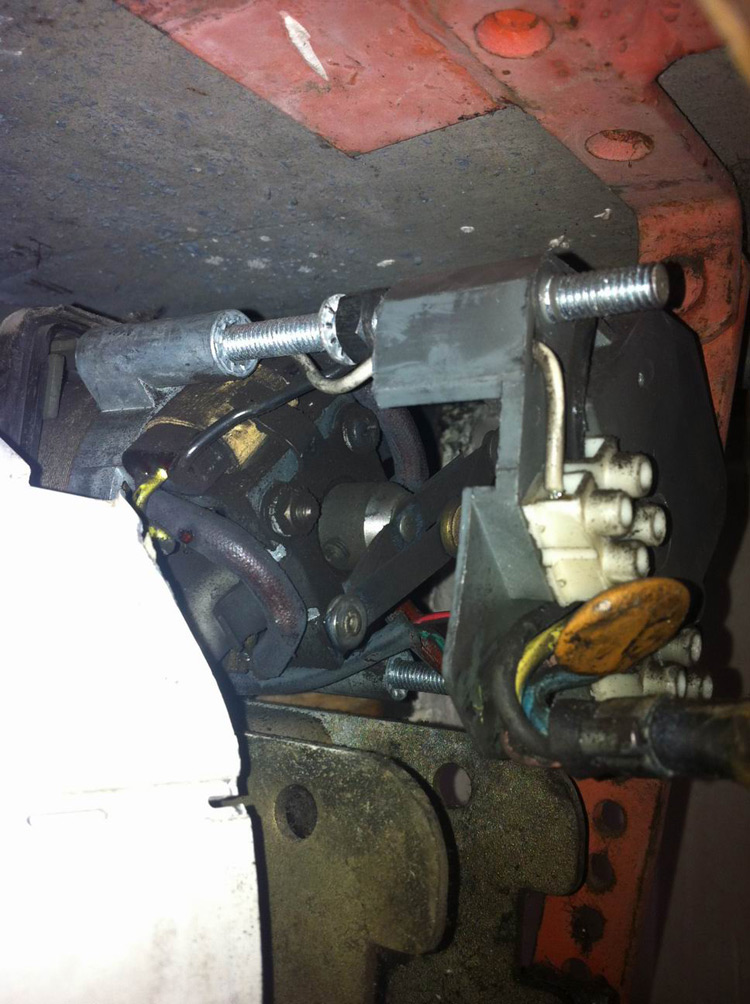

- La première avant démontage avec la pièce qui tourne.
- La deuxième où l'on voit l'extrémité du moteur avec cette même pièce.

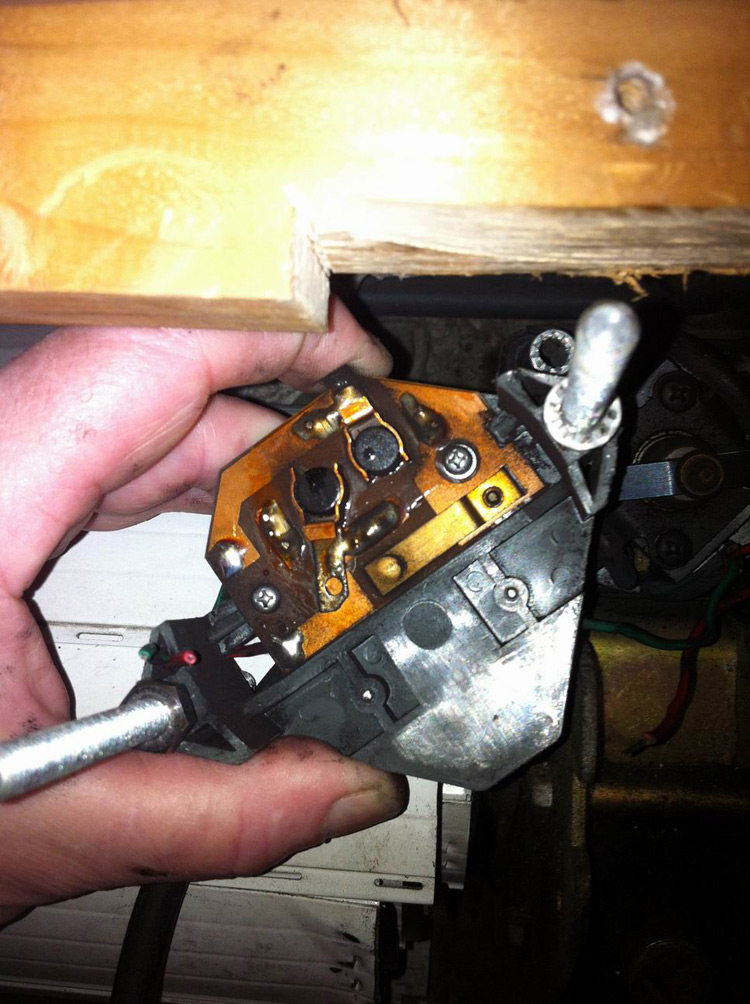

- La troisième qui est le boîtier côté moteur, donc en regard de la pièce qui tourne.
- La quatrième est l'intérieur de sa boîte à ragoût.
Le mystère s'épaissit. C'est de la techno de pointe.
Des volets roulants comme celui-là, il y en a 4 autres dans l'appartement et ils fonctionnent correctement. Je n'ai pas tellement envie de les démonter pour les étudier car après, il faut localiser les vis puis refaire la peinture.
Merci pour tout aide.
Etienne. |
|
|
|
| Pseudo ou mots-clés liés au sujet : moteur volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 12-01-2014
Titre : Réglage des fins de courses sur un volet roulant électrique des années 60 ou 70
Ok pour les nouvelles photos :
Comparer avec l'un des vos volets qui marche bien :
Il faudrait ouvrir le coffre sur un autre de vos volets qui fonctionnent bien, commander ce volet en montée/descente et observer si une pièce mécanique s'actionne une fois arrivée en fin de course haute ou basse.

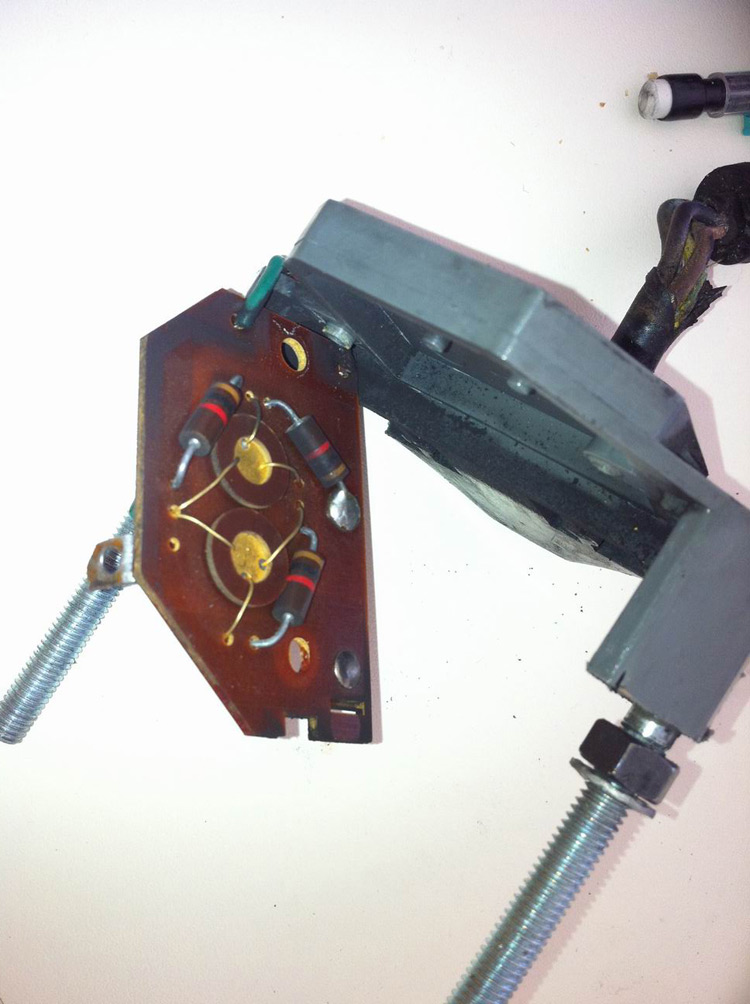

En tout cas, le petit boitier que vous avez démonté n'apporte pas grand chose. Dedans, on voit juste 3 résistances et 2 composants ronds qui sont certainement des petits transistors ou des condensateurs. Regardez quand même si ces 2 trucs ronds ne sont pas des boutons à cliquer ??
Retrouver la fin de course basse :
Quoi qu'il en soit, il y a la possibilité de "récupérer" la position de fin de course basse. Pour ce faire, faire descendre (avec votre commande électrique) votre tablier en position basse (votre volet sera fermé donc), vous verrez apparaitre les attaches de tabliers(= les fixations qui lient le tablier à l'axe d'enroulement).
Ensuite, détachez ces attaches de tablier (cela peut-être des sangles ou des attaches rigides). L'axe d'enroulement sera alors libéré du tablier (= l'ensemble des lames, des lamelles).
Puis, actionnez la commande dans le sens de la descente. L'axe d'enroulement va alors tourner sur lui-même tout seul vers le bas. N'appuyez pas sur stop, attendez bien que l'axe tourne sur lui-même au maximum pour atteindre sa position basse. Si votre commande est à appui maintenu, restez appuyez sur le bouton descente jusqu'à l'arrêt.
Une fois l'axe motorisé arrêté, il sera donc en position basse, rattachez le tablier à l'axe d'enroulement (= rattachez les fixations du tablier sur l'axe) !
Voilà, vous aurez récupérez la fin de course basse du moteur. Pour la fin de course haute, je ne sais pas par contre.
 |
|
|
|
| Pseudo ou mots-clés liés au sujet : Fins de course | Contact : tmemi48s-at-fre_abc - Posté le : 12-01-2014
Titre : RE: Problème sur un vieux volet roulant électrique des années 60 ou 70
Merci pour la réponse, mais en ce qui concerne mes autres volets qui fonctionnent, il faut enlever toute la visserie, ce sont des volets de 2,50 à 3 m. Cela veut dire localiser les vis, enlever le mastic, ensuite refaire le mastic et la peinture ! Pour ça, il faut des autorisations gouvernementales :-) avec le risque de ne rien trouver car il faut comprendre le fonctionnement entre l'espèce de languette qui tourne et le boîtier où il y a les 3 résistances et les 2 composants du type transistor (1 contact au boîtier du composant et les 2 autres isolés).
Un détail, sur la troisième photo du nouvel envoi, il y a une espèce de languette à la verticale de l'extrémité de mon gros pouce qui permet d'établir un contact. Je joins en photo le schéma que j'ai relevé, sauf erreur.
Les deux composants ronds sont inconnus. Il semblerait que la languette permette d'établir un contact.
Et, en modifiant le réglage en profondeur à l'aide des écrous des vis filetées qu'on voit sur la première photo du deuxième envoi, le fonctionnement est modifié, le moteur tourne moins bien, hoquette et, si le boîtier est trop reculé, s'arrête.
A part ça, je tâcherai de détacher le tablier mais il va sûrement falloir que je trouve de la main d'œuvre pour le remettre ensuite, il fait 3 m.
Enfin, j'ai oublié de préciser que le moteur a un comportement différent à la montée et à la descente. A la descente, il freine immédiatement lorsque je relâche la commande. A la montée, il ne freine pas et le volet continue de monter une vingtaine de cm. Bref, pas simple tout ça...
Cordialement,
Etienne. |
|
|
|
| Pseudo ou mots-clés liés au sujet : ancien volet roulant | Contact : bpfv-at-xyz.xx - Posté le : 13-01-2014
Titre : Réglage d'un vieux volet roulant motorisé des années 60 ou 70 ou 80
Ok Etienne pour votre schéma :
Je pense que les deux composants ronds sont des transistors. On le voit car ils ont 3 bornes sur chacun qui sont certainement les 3 bornes (base, collecteur, émetteur) que peut avoir un transistor.
Je pense aussi que la languette qui tourne est l'élément déclencheur de la fin de course haute et/ou basse. Lorsque la languette tourne et arrive en fin de course, elle entre en contact et établie le courant sur la borne "base" commune aux 2 transistors. La carte permet alors d'arrêter le moteur car arrivé en fin de course. Cette carte a donc un lien avec le déclenchement des fins de courses selon moi.
Je voulais vous proposer de faire un test mais vous l'avez déjà fait : modifier la position des écrous sur les tiges filetées mais cela ne fait rien de bien apparemment.
Bref, je suis autant perdu que vous…
Il faudrait trouver un vieux de la vieille du volet roulant qui puisse nous éclaircir. |
|
|
|
| Pseudo ou mots-clés liés au sujet : réglage butées | Contact : tmzizouille85s-at-hotmai_abc - Posté le : 13-01-2014
Titre : Réglage des butées sur un vieux moteur de volet
Bonsoir,
Je découvre en même temps que vous cette vielle mécanique (comme quoi dans le temps ils faisaient du matériel durable !).
Pour ce qui est des butées, personnellement je pencherais bien du côté du boitier jaune maintenu par les griffes en acier noir sur le côté du moteur (celui avec un fil noir et un fil blanc) qui pourrait renfermer un mécanisme de vis sans fin.
Je ne connais pas du tout ce moteur, c'est une simple idée à la vue de ce dernier.
Bon courage en tous cas !!
Cordialement,
Luc. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Fins de course | Contact : tmemi48s-at-fre_abc - Posté le : 17-01-2014
Titre : Réparation sur un vieux volet roulant ZFC électrique des années 60, 70, 80
Bonsoir,
Le machin jaune tenu par deux griffes, ça me paraît être un condensateur.
Bref, j'ai demandé à une entreprise qui répare encore ces vieux matériels dans l'immeuble de passer.
Je m'oriente vers un arrêt du combat par jet de l'éponge. En fait, les fins de course sont à l'autre extrémité du volet. Il y a un boîtier avec deux vis de réglage (haut et bas) sauf que l'une des vis branle un peu dans le manche. Donc ça paraît assez mort. Les pièces détachées n'existent plus. Tant pis...
Encore merci de votre intérêt pour mon problème.
Cordialement,
Etienne.

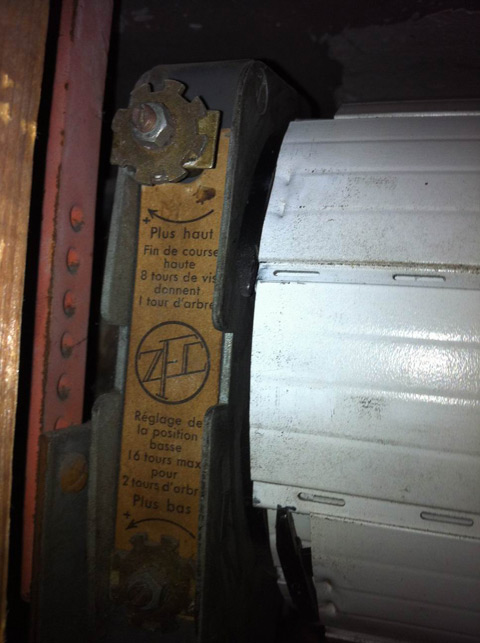

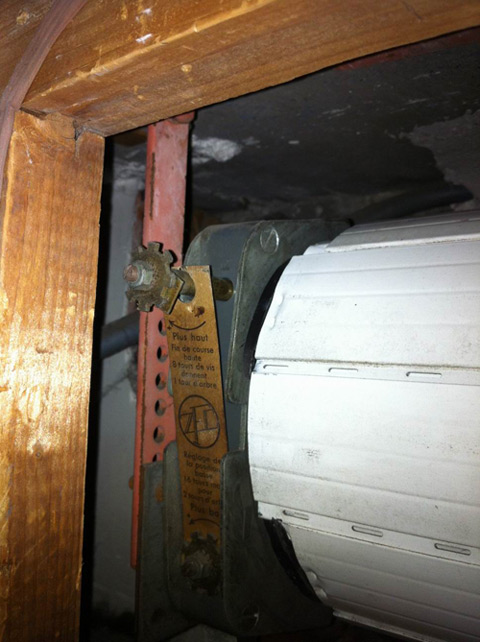

PS : j'envoie 2 photos des vis de réglage des courses. La motorisation semble de marque ZFC ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : volet motorisé | Contact : bpfv-at-xyz.xx - Posté le : 22-01-2014
Titre : Vieux moteur ZFC de volet roulant très ancien
|
|
|
|
| Pseudo ou mots-clés liés au sujet : volet motorisé | Contact : tmpierh4s-at-hotmail_abc - Posté le : 22-01-2014
Titre : Remplacement du vieux moteur de volet
Salut Etienne,
Perso, si ce n'est que cela, je pense que c'est réparable !
Maintenant, changer le moteur, oui c'est le mieux mais pas le même prix, ils vont changer l'axe en même temps mais ce n'est pas plus mal pour être sûr que tout va fonctionner correctement et durablement.
Bonne journée. |
|
|
|
| Pseudo ou mots-clés liés au sujet : volet ancien | Contact : tmroskodebled5874s-at-hotmail_abc - Posté le : 22-01-2014
Titre : Réparation de vieux et ancien volet roulant électrique
Bonsoir Etienne,
Il est possible de récupérer une position de fin de course basse. Pour ce faire, appliquez la méthode décrite par l'internaute "bpfv" ci-avant. Dans le paragraphe "Retrouver la fin de course basse". Lorsqu'il explique de détacher les attaches de tabliers et de faire tourner l'axe sur lui-même vers le bas, puis de raccrocher le tablier. Avec ça, le moteur va retrouver la bonne position d'arrêt bas !
Pour la fin de course haute, la vis (en haut) semble en effet être dans le vide. Regardez s'il y a pas moyen de la rattacher au système en l’enfonçant ou en jouant un peu avec. Cette vis est importante car elle règle la fin de course haute du moteur.
Bref, vous jetez l'éponge trop tôt, vous n'avez pas assez mis le nez dans ce fameux bloc de fin de course. Si vous parvenez à rendre fonctionnel cette vis de fin de course haute, vous pourrez alors retrouver un fonctionnement normal après réglage.
C'est marrant en tout cas de voir ce genre de vieux volet, avec le gros moteur à une extrémité et les fins de course mécaniques de l'autre coté de l'axe !
Bien sûr, si vous avez le budget, changer l'axe en entier. Mais si parfois on peut réparer, ça fait toujours des Euros mis de coté ! :-)
Bien à vous. |
|
|
|
| Pseudo ou mots-clés liés au sujet : moteur | Contact : tmalaquems-at-wanado_abc - Posté le : 27-08-2016
Titre : Schéma de branchement sur un vieux volet roulant électrique des années 60 ou 70
Bonjour,
J'ai un ami qui a exactement ces volets roulants motorisés.
Pour le dépanner, nous recherchons un schéma de branchement de ces moteurs-là.
Auriez-vous par hasard quelque chose à me proposer ?
Merci |
|
|
|
| Pseudo ou mots-clés liés au sujet : comment brancher ? | Contact : tmstephanevennes-at-yaho_abc - Posté le : 09-08-2017
Titre : Branchement d'un vieux volet roulant électrique des années 60 ou 70
Bonjour,
Moi aussi j'ai le même volet roulant électrique. Mon électricien a coupé les fils mais n'a pas fait attention au branchement et on ne sait comment faire.
J'ai 5 fils : un jaune, un marron, un noir, un violet et un bleu.
Une aide svp pour le branchement ?
Merci par avance.
Steph. |
|
|
|
