 SUJET INITIAL OUVERT : « Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ? » |
|---|
Contact : tmln_stefs-at-hotmail_abc - Posté le : 11-05-2010
Titre : Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonjour
J'essaye de remplacer le récepteur radio (intégré au moteur) de mon store Sunstyl par un bouton inverseur.
Il s'agit d'un store banne de Leroy Merlin mais les fils qui sortent de la carte réceptrice vers le moteur (TELCO TEC35) sont au nombre de 6 : Blanc, Vert, Marron, noir, marron, bleu (sachant que la carte est directement logée dans le moteur).
Les 3 premiers fils sont de petite section et les 3 suivants sont de section moyenne.
Une arrivée secteur arrive directement sur la carte.
La carte ressemble à l'Automo 5 de Sunstyl mais comme elle est directement intégrée au moteur, il y a des différences (notamment de branchement) vers le moteur.
Si quelqu'un pouvait m'indiquer comment je peux remplacer cette carte par un bouton inverseur, cela serait super !
J'ai essayer de comprendre par similitude mais dans tous les schéma de bouton inverseur il n'y a que 4 fils. Dans mon cas, il y en a 2 de trop.
Merci par avance.
Stéphane C. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Récepteur Sunstyl | Contact : bpfv-at-xyz.xx - Posté le : 12-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?

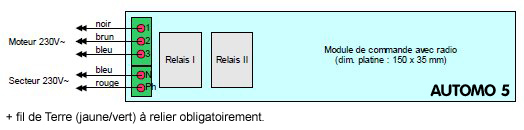

 Votre câblage est-il le même que celui qui est présenté dans la notice Sunstyl ?
Le lien vers la notice avec le câblage : Notice moteur Sunstyl
Si votre câblage est celui présenté dans la notice, c'est facile je peux vous aider.
Sinon, il me faut des photos...
Je ne veux pas me tromper, sinon on risque de faire un court circuit et de griller le moteur.
Si vous pouvez prendre plusieurs photos du câblage sur la carte, l'arrivée électrique...
Il y a un truc que je ne comprends pas. Sur les stores bannes Sunstyl de Leroy Merlin, le récepteur radio est externe, il y a un boitier externe (à l'extérieur du moteur) : à ne pas confondre avec la boite de dérivation pour l'arrivée électrique qui contient simplement un bornier de liaison.
Vous dites que dans votre cas, l'électronique est intégrée au moteur ???
Je ne savais pas que Telco faisait des moteurs avec électronique intégré...
Pour information, sur les moteurs Somfy ou Nice avec électronique intégré, et bien il n'y a que 3 fils qui sortent : phase, neutre et terre juste à brancher sur le secteur. L'électronique étant invisible, enfermée dans la tête moteur.
Bref, il me faudrait des photos pour vous aider. Vous avez mon mail...
Au plaisir de vous lire. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Récepteur Sunstyl | Contact : tmln_stefs-at-hotmail_abc - Posté le : 12-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonjour
Avant tout merci pour le temps que vous prenez !
Je vais essayer d'être clair pour ne pas vous faire perdre de temps.

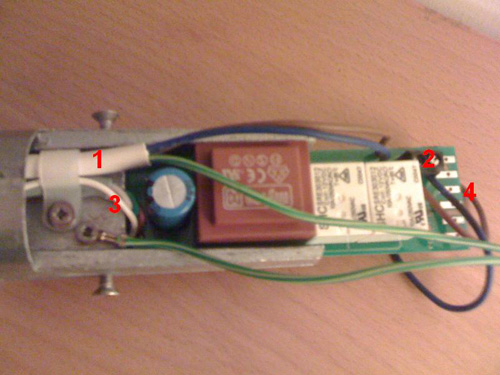

La partie que j'ai prise en photo se trouve dans le moteur dans la partie qui est le plus à l'extérieur (à la différence de ce que j'ai vu sur ce même forum où le récepteur est dans un boitier à part : le fameux AUTOMO 5 externe).
Le secteur arrive par le câble blanc (gauche de la photo -> j'ai indiqué le fil avec la référence 1).
Ensuite la phase et le neutre arrivent sur un "domino" sur la carte (repère 2 sur la même photo). On voit bien ce domino sur la seconde photo.
Le petit câble blanc (repère 3) qui part de la carte correspond à l'antenne pour la télécommande (je l'ai compris par analogie avec l'automo5).

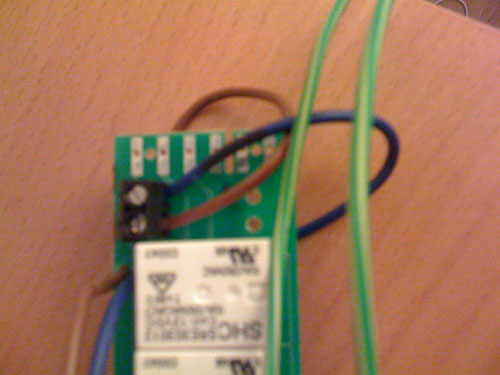

Ensuite (et c'est là où cela se complique), cette carte est branchée à un connecteur 6 broches (repère 4), 6 fils partent directement dans le moteur !
Blanc, Vert, Marron, noir, marron, bleu : les 3 premiers fils sont de petites sections et les autres de sections plus fortes.
Si vous souhaitez je peux essayer de prendre des photos du connecteur et de là où ils semblent arriver dans le moteur mais comme cela est un tube, cela risque d'être difficile.
Je peux prendre toute photo complémentaire si nécessaire.
J'espère en tout cas que mes premières explications sont claires :)
Merci encore,
Stéphane C. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Récepteur AUTOMO 5 | Contact : bpfv-at-xyz.xx - Posté le : 17-05-2010

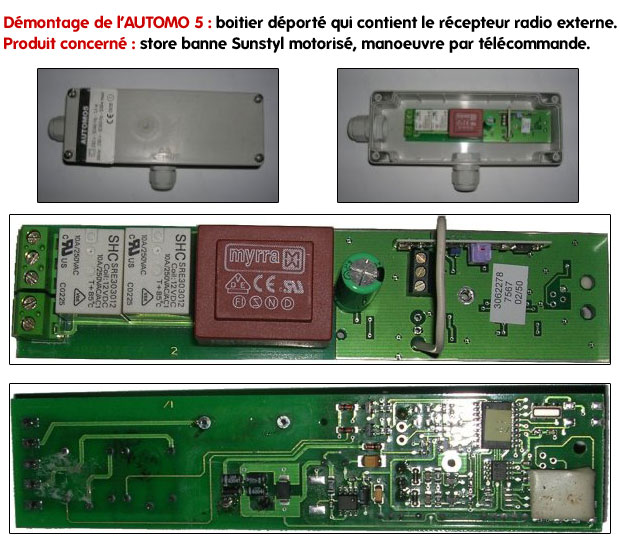

Titre : Le récepteur déporté AUTOMO 5 SUNSTYL comparé à votre carte intégré SUNSTYL
Votre carte de commande intégrée au moteur ressemble exactement à la carte des moteurs à récepteur externe.
J'ai récupéré des images sur le blog d'un monsieur qui a démonté le boitier AUTOMO 5 (récepteur externe), les voici synthétisées ci-dessous :
C'est pratiquement la même carte, regardez les composants.
Le fabricant est SEAV (site web : seav.it). Sur leur site web (multi-langue), il y a quasiment toutes les notices de leurs produits sauf celui qu'on cherche ! Il y a bien la notice de la télécommande (TXS2121) mais j'ai pas trouvé notre fameux récepteur radio Automo 5…
Bref, le fil gris qui surplombe la platine perpendiculairement est l'antenne, n'y touchez pas au risque de perdre en portée de réception ! A ne pas plier, il est très bien comme ça.
Les deux relais blancs servent à la commande moteur : sens enroulement 1 et sens déroulement 2 (inversé).
Attention, présence du secteur 220V au niveau des relais, ne pas mettre vos doigts en dessous lorsque c'est sous tension !
Les moteurs tubulaires de store/volet roulant sont des moteurs asynchrones diphasés à alimentation monophasée : le moteur possède deux enroulements à point communs.
La carte s'alimente en monophasé (le secteur) avec deux fils et commande le moteur avec 4 fils :
Noir : commande l'enroulement 1 du moteur (sens rotation, l'enroulement).
Marron : commande l'enroulement 2 du moteur (sens rotation inverse, le déroulement).
Bleu : le neutre.
Vert/jaune : la terre, à relier impérativement, c'est important pour la sécurité électrique (protection des personnes). Fil à part.
Votre cas particulier :
Dans votre cas, 6 fils partent vers le moteur.
Pour câbler votre inverseur, il vous faut récupérer les 3 fils de commande : Noir (sens 1), Marron (sens 2), Bleu (neutre), sans oublier la terre.
Par déduction, il s'agirait des 3 plus gros, des 3 derniers : on retrouve bien les couleurs noir, marron, bleu.
Les 3 premiers fils de petites sections (Blanc, Vert, Marron), je ne sais pas à quoi ils servent, êtes-vous bien sûr qu'ils vont vers le moteur ????
Est-ce que vous avez un automatisme de câblé en plus ?
Vous pouvez tester avec un ohmmètre pour voir ce que ça donne, mesurez la résistance entre certains couples de fils, la continuité du circuit… si ça peut vous donner des pistes de confirmation ?
Important : n'oubliez pas de connecter la terre à chaque fois dans vos câblages. Aussi, n'oubliez pas qu'en cas d'erreur de câblage, vous risquez de griller le moteur (court-circuit). A vos risques et périls… Vous prenez vos responsabilités : un bricoleur averti en vaut deux ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : Stéphane | Contact : tmln_stefs-at-hotmail_abc - Posté le : 18-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonjour
Coté moteur, il s'agit d'un Telco qui à la (mauvaise) particularité d'intégrer dans son extrémité la partie électronique.
Pour les 3 plus gros fils, je pense que vous avez raison.
Je vais tester.
Pour les petits fils, je penchais pour plusieurs hypothèses :
- butée basse et haute (je n'ai pas de vis pour les régler).
- autre mécanisme -> si l'on regarde la première photo que j'ai prise, entre le repère 1 et 3, il y a une câble gris qui contient 3 fils soudés sur la carte et qui sont de même couleur que les 3 petits câbles qui sortent vers le moteur. Le câble sort du moteur sur 20 cm pour se finir par un "téton" en plastique noir -> peut-être est-ce un câble pour mettre un anémomètre en option ? je pensais que c'était l'antenne de la carte mais en démontant l'extrémité du moteur j'ai vu que l'antenne était à part (repère 3).
Bien sûr je peux prendre des photos complémentaires.
Mais quoi qu'il arrive à mon moteur (et à moi) : merci pour le temps pris à répondre à ce message.
Une dernière chose -> un spécialiste m'a indiqué que le problème venait des thyristors. Peut-être qu'une solution serait de les changer sans mettre de bouton mais je n'arrive pas à déterminer où sont le ou les thyristors.
A bientôt,
Stéphane C. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Stéphane C. | Contact : tmln_stefs-at-hotmail_abc - Posté le : 30-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonjour,
Je vais faire des tests demain mais j'ai une question qui me bloque un peu.
Si je branche le moteur directement sur le secteur via un bouton inverseur -> qu'est-ce qui va gérer les débuts et fins de course ?
Je pense que la carte électronique que je vais remplacer par le bouton faisait ça -> mais si je la "shunte". Je me demande comment le store va s'arrêter ?
Merci par avance pour votre retour :)
Stéphane C. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Récepteur radio | Contact : bpfv-at-xyz.xx - Posté le : 30-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
La plupart des moteurs Telco vendus avec les stores Mitjavila sont visibles ici :
Liens 1 : http://www.mitjavila.com/pro/moteurs.php
Liens 2 (suite) : http://www.mitjavila.com/pro/moteurs1.php
On aperçoit la série TM, TMS, GM et GMS.
Tous ces moteurs ont un réglage des fins de courses qui se fait sur la tête du moteur avec les vis de réglage. Sur ces moteurs, vous pouvez "shunter" le récepteur radio et brancher un interrupteur inverseur à la place.
Si vous avez une autre série de moteur que ceux-ci, avec un réglage de fin de course électronique et automatique, ca va pas être possible de shunter la carte de commande.
Mais d'après vos photos, votre petite carte intégré est juste un récepteur radio de commande. On aperçoit les deux petits relais blancs, chacun commande un enroulement du moteur.
Le gros composant rouge est un petit transformateur moulé pour circuit intégré (marque Myrra) : tension primaire 230 V - tension secondaire de 6 à 2x24 Volts.
Bref, sur votre petite carte, il n'y aucune électronique de gestion de fin de course, c'est juste une carte de réception radio, pour capter les ordres de la télécommande et ordonner la montée ou descente.
A mon avis, vous pouvez la déconnecter sans problème et brancher un inverseur à la place. Le réglage de fin de course doit se trouver ailleurs. Il est vraiment bizarre votre moteur !! :-)
J'aime pas du tout ces produits (TELCO), c'est vraiment énervant, il y a aucun documentation technique sur internet. J'acheterais jamais un moteur pareil.
Somfy, Nice ou Becker, c'est quand même 100 fois mieux ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : Stephane C. | Contact : tmln_stefs-at-hotmail_abc - Posté le : 30-05-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonjour,
Merci ! Malheureusement mon moteur est un TEC35. C'est effectivement énervant de ne pas pouvoir trouver de documentation :(
Je viens de faire le branchement comme vous l'aviez préconisé et... ça marche !!!
Le moteur fonctionne avec le bouton en avant et arrière. Par contre, si je laisse fonctionner le moteur, il ne s'arrête pas.
Pour le début et la fin de course : est-ce qu'il faut remonter tout le store pour tester ou est-ce qu'il y aurait une autre manière de faire ?
Je pense que la bague en plastique autour du moteur compte le nombre de tour. Du coup, comme le moteur est démonté, la bague ne compte plus rien. Est-ce que je suis dans le vrai ?
Merci par avance,
Stephane C. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Réglage moteur | Contact : bpfv-at-xyz.xx - Posté le : 31-05-2010
Titre : Réglage des fins de courses sur un moteur dont on a pas la notice ? !
En cas de test du moteur hors tube, il faut tourner
manuellement la couronne d'adaptation moteur afin d'entraîner le système de fin de course.
Bref, ça permet juste de faire un test mais pour le vrai réglage définitif des fins de courses : le réglage ne peut s’effectuer que lorsque le moteur est installé dans le tube d’enroulement.
Placez bien la couronne d’adaptation en faisant correspondre son encoche avec l’ergot de la couronne moteur. La couronne d’adaptation doit impérativement entraîner la couronne moteur en rotation.
Bague en plastique autour du moteur = couronne d'adaptation.
Voir un exemple sur un moteur Somfy : Moteur somfy volet roulant
Bref, ce que je ne comprends pas avec votre moteur et ce qui va vous embêter c'est : comment régler les fins de courses sur votre moteur une fois remis en place ??
Il n'y a visiblement aucune vis de réglage en tête du moteur !
Vérifiez-cela quand même.
C'est peut être un moteur moderne avec des fins de courses automatiques qui se règlent avec la télécommande ou un outil d'apprentissage...
Sans notice, c'est le flou... Gloupsss... |
|
|
|
| Pseudo ou mots-clés liés au sujet : Stéphane C. | Contact : tmln_stefs-at-hotmail_abc - Posté le : 02-06-2010
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Bonsoir.
je me suis finalement lancé !
Une fois la carte électronique retirée, j'ai re-branché le moteur comme vous l'aviez préconisé à un bouton inverseur et ça a très bien marché ! (ouf)
Je remarque juste que si je fais quelques secondes (2 ou 3 sec.) de montée puis si je teste la descente j'ai un délai d'attente entre les deux manœuvres. Peut-être est-ce une tempo ? mais rien de problématique...
J'ai aussi remplacé le câble qui sort du moteur qui n'avait que 3 conducteurs alors que 4 étaient nécessaires avec le bouton inverseur.
La seule chose qui me gène encore est l'arrêt du store en montée et descente : comment régler les fins de course ? Je ne sais pas comment tester s'il y a une fin de course automatique ou non, j'ai peur de tout griller (après tout ce mal).
Pour tester, j'ai refermé le store et j'ai laissé un tout petit peu le bouton "montée" enclenché alors que le store est déjà complètement replié. Résultat : je ne perçois pas d'arrêt du moteur, j'ai l'impression qu'il continuerait si je continuais à appuyer. Du coup, ce doute me chagrine en m'imaginant déjà griller le moteur dans les 15 prochains jours.
Si vous avez une idée de comment tester et régler les fins de course, je suis très preneur. Il n'y a pas du tout de vis de réglage mécanique sur le moteur.
En tout cas, votre aide m'a permit d'arriver jusque là ce qui est déjà très bien :)
Bonne soirée.
Stephane C. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Panne et réparation | Contact : bpfv-at-xyz.xx - Posté le : 03-12-2012
Titre : RE: Supprimer le récepteur intégré du store Sunstyl de Leroy Merlin ?
Dans le guide ci-dessous, vous trouverez dans la rubrique "A" la liste des problèmes possibles sur les stores bannes de Leroy Merlin.
Guide des pannes et des réparations sur store banne
Il y a plein de pannes et réparations de référencées dans ce guide, bonne lecture. |
|
|
|
| Pseudo ou mots-clés liés au sujet : store sunstyl | Contact : tmmarcoloikis-at-hotmai_abc - Posté le : 26-09-2020
Titre : Problème sur store banne Sunstyl Gold Plein Soleil avec AUTOMO 14
Bonjour,
J'ai un store banne modèle Sunstyl Gold Plein Soleil. Il dispose d'un moteur commandé par un récepteur radio externe + une télécommande.
Depuis quelques temps, le store délire complètement, il fonctionne mal et les pannes sont aléatoires. J'ai lu sur le forum que cela peut venir du boitier radio externe dénommé AUTOMO 14.
Est-ce que vous pouvez me confirmer cela ?
Cordialement,
Marco. |
|
|
|
| Pseudo ou mots-clés liés au sujet : store banne | Contact : bpfv-at-xyz.xx - Posté le : 26-09-2020
Titre : Réparation sur store banne Sunstyl Gold Plein Soleit avec AUTOMO 14
Bonjour Marco,
Oui c'est très probable que vos soucis de store viennent du boitier récepteur externe AUTOMO 14.
Certains internautes ont réussi à la réparer en changeant les petits condensateurs montés sur la carte électronique.
Après avoir changer les petits condensateurs sur le carte AUTOMO 14, tout refonctionnait bien comme avant.
Lire l'article ici : Problème sur store banne Sunstyl avec récepteur AUTOMO
Bonne réparation à vous. |
|
|
|
